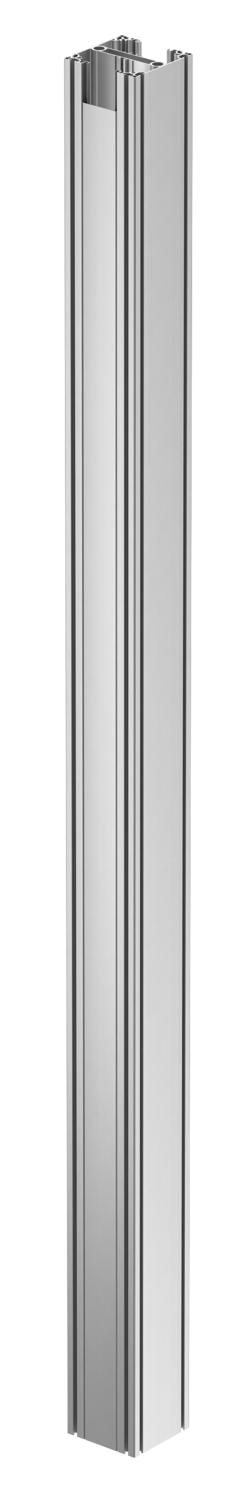

Ipari energiaoszlop profil , ISS160160IP6

Rend. szám 6290406 | EAN-kód 4012196191451

6290406 / ISS160160IP6 EL
6000 mm
Termékleírás
Termékleírás

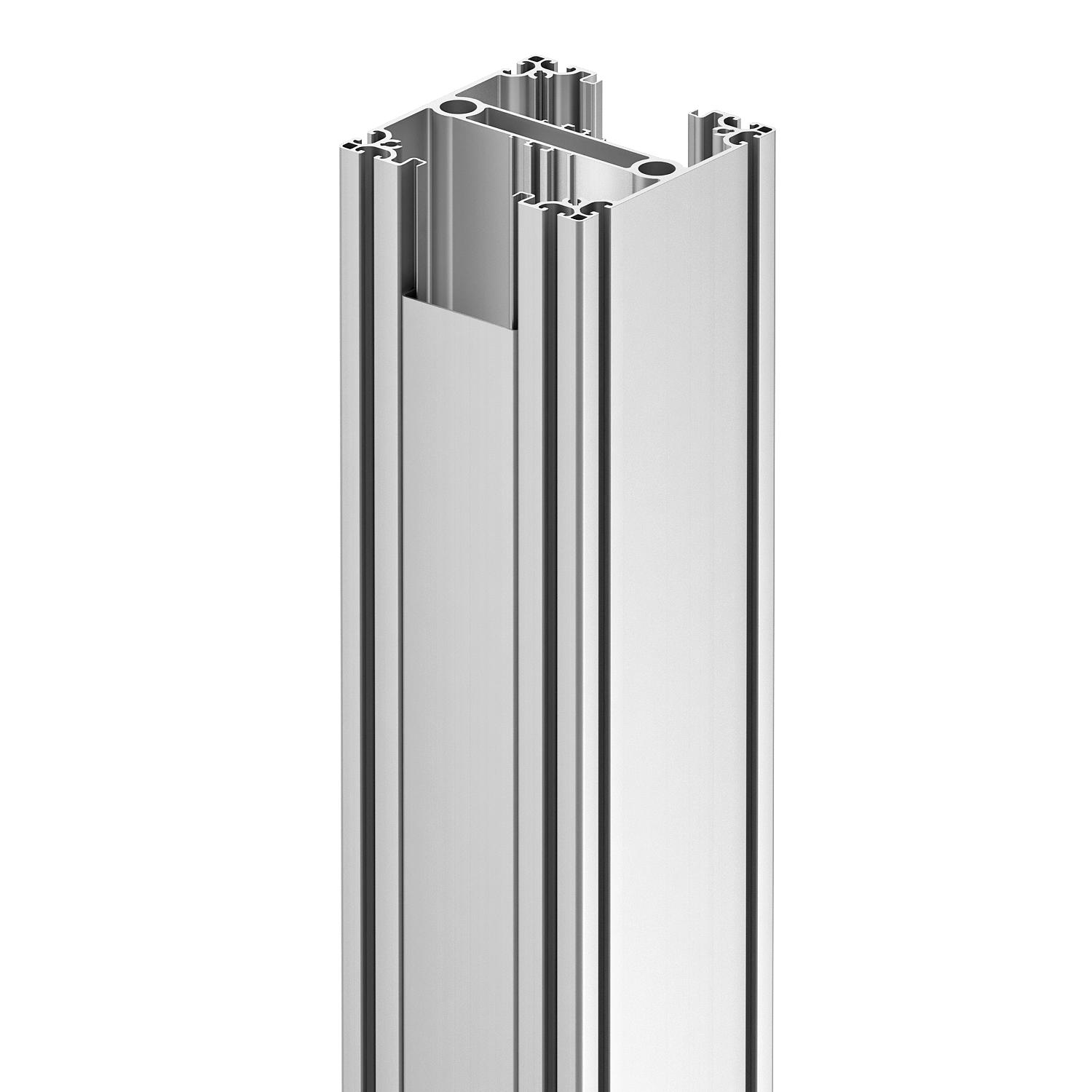

ISS ipari energiaoszlop összeszerelő munkahelyek gyártóegységekben történő kialakításához. A nehéz kivitelű eloxált alumíniumprofil két szemközti oldalán 76,5-es nyílással rendelkezik az elölről bepattintható 71 GD sorozatba tartozó szerelvénytartó dobozok vagy a 71 MT sorozatba tartozó tartók rögzítéséhez. Mind a négy oldalon standard, 8-as névleges méretű horony található a kiegészítő funkciókat szolgáló különböző egységek rögzítéséhez (Item-Systembaukasten). A csomagolási egység tartalmazza az oszlop-profilt, ill. a szükséges felső elemeket a nyílások számára 2000 mm hosszban és egy PE-zacskót 20 kiegészítő RKV3V típusú bepattintható kapoccsal a felső részek magassági állításának lehetővé tételéhez. A profil belsejében futó két zárt csatorna sűrített levegő tömlő vezetéséhez használható.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

A felhasználható fedelek száma 2
Alkalmazási hőmérséklet-tartomány max. 60 °C
Alkalmazási hőmérséklet-tartomány min. -25 °C
Állítható nem
Anyag Alumínium
előkábelezett nem
fedélszélesség 76,5 mm
Felület eloxált
Folytonos profil igen
Halogénmentes igen
Helyváltoztató nem
hossz 6000 mm
Kábelbevezetés fent/lent
Kivitel kétoldalas
Magasság 160 mm
Mennyezeti szerelés igen
Méret 6000x160x160
Oszlopforma Négyzetes
Oszlopmagasság min. 6000 mm
Padlóra szerelés igen
Rekeszek 2 St.
Rögzítési mód szerelőkarima
Schutzgrad IK-Code IK10
szélesség 160 mm
Szín alumínium
Védettség IP30
Minden típus

Minden típus

Típus hossz Rend. szám Mennyiség Legkisebb eladási egység
ISS160160IP6 EL 6000 mm 6290406
1 Darab
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szerelvénydoboz, egyes, 71GD6 Szerelvénydoboz, egyes, 71GD6 71GD6 6288610
5 Darab
Szerelvénydoboz, kettes, 71GD7-2 Szerelvénydoboz, kettes, 71GD7-2 71GD7-2 6288608
2 Darab
Alumínium fedél Alumínium fedél GA-OTEL 6279723
32 m
Bepattintható kapocs RKV3V Bepattintható kapocs RKV3V RKV3V 6288700
20 Darab
Mennyezeti rögzítő ipari energiaoszlophoz Mennyezeti rögzítő ipari energiaoszlophoz ISS160160DB WA 6290436
1 Darab
Padlólemez ipari energiaoszlophoz Padlólemez ipari energiaoszlophoz ISS160160BP 6290416
1 Darab
Védőlemez ipari energiaoszlopokhoz Védőlemez ipari energiaoszlopokhoz ISS160160AS WA 6290422
1 Darab
Védőlemez ipari energiaoszlopokhoz Védőlemez ipari energiaoszlopokhoz ISS160160AS HRO 6290423
1 Darab
Csúszóanya ipari energiaoszlopokhoz Csúszóanya ipari energiaoszlopokhoz NS8 ST 6290499
10 Darab
Sűrített levegő csatlakozó ipari energiaoszlophoz Sűrített levegő csatlakozó ipari energiaoszlophoz ISS160160DLA 6290495
1 Darab
Védővezető-csatlakozókapocs Védővezető-csatlakozókapocs 8AWR 6288704
10 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal GK-TW70 Válaszfal GK-TW70 GK-TW70 6274900
40 m
Adapterlemez kábeltálca rendszerhez Adapterlemez kábeltálca rendszerhez ISS160160APKTS 6290456
1 Darab
