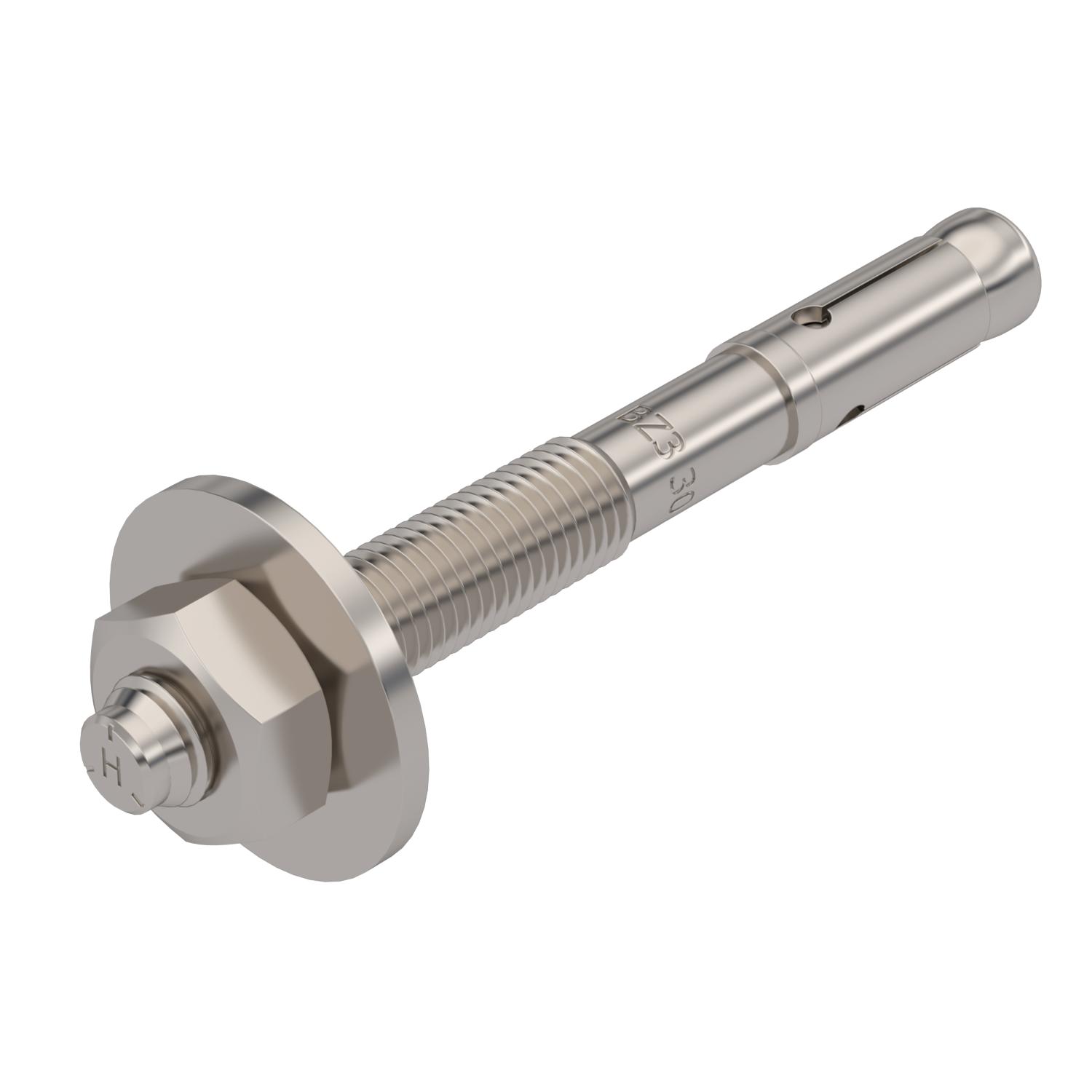

Horgonycsap BZ3 A4
Rend. szám 3498720 | EAN-kód 4012197357115
- Termékleírás
-
TermékleírásBZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez
ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.
Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
-
- Műszaki adatok
-
Műszaki adatok

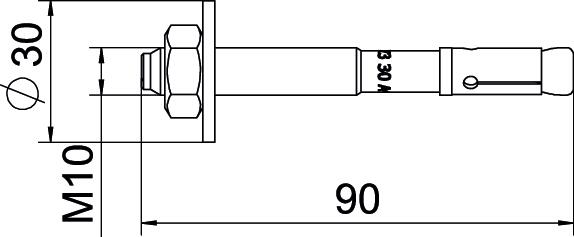

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag rozsdamentes acél Az EN 13501-2 szerinti tűzvédelmi osztály egyebek Csatlakozási méret max. 30 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés ETA földrengés-minősítés C1 és C2 Felület felületkezelés nélkül, utókezelt Furatátmérő min. 10 mm Furatmélység 71 mm Horgony csavarrendszere külső hatlapfejű Horgony rögzítőszerkezete Anya Horgonykivitel Külső menet hossz 90 mm Kivitel beütéshez Kulcsnyílás 17 L méret 90 mm Menet M10 Menethossz 45 mm Méret M10x90 Metrikus menet 10 Szín nemesacél Szorítási tartomány 30 mm - Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat BZ3 10x90/0-30A4 / 3498720 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BZ3 10x90/0-30A4 / 3498720 , 0.12MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdf
