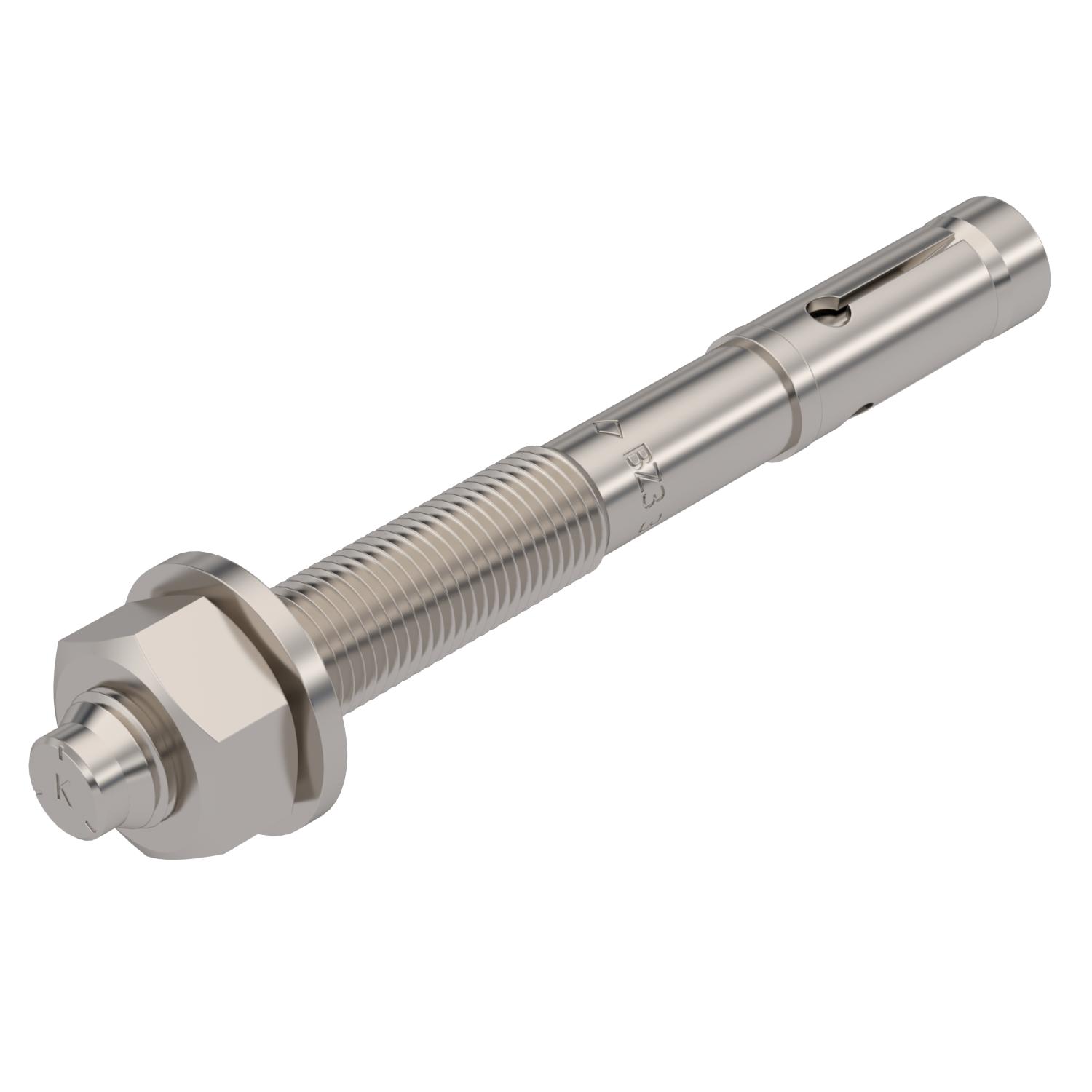

Horgonycsap BZ3 A4
Rend. szám 3498722 | EAN-kód 4012197357153
- Termékleírás
-
Termékleírás
BZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez
ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.
Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
-
- Műszaki adatok
-
Műszaki adatok

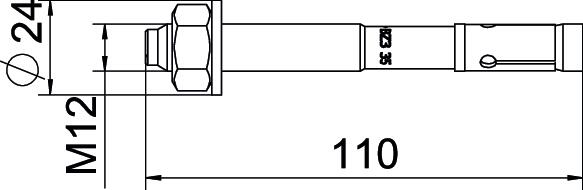

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag rozsdamentes acél Az EN 13501-2 szerinti tűzvédelmi osztály egyebek Csatlakozási méret max. 35 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés ETA földrengés-minősítés C1 és C2 Felület felületkezelés nélkül, utókezelt Furatátmérő min. 12 mm Furatmélység 83 mm Horgony csavarrendszere külső hatlapfejű Horgony rögzítőszerkezete Anya Horgonykivitel Külső menet hossz 110 mm Kivitel beütéshez Kulcsnyílás 19 L méret 110 mm Menet M12 Menethossz 54 mm Méret M12x110 Metrikus menet 12 Szorítási tartomány 35 mm - Minden típus
