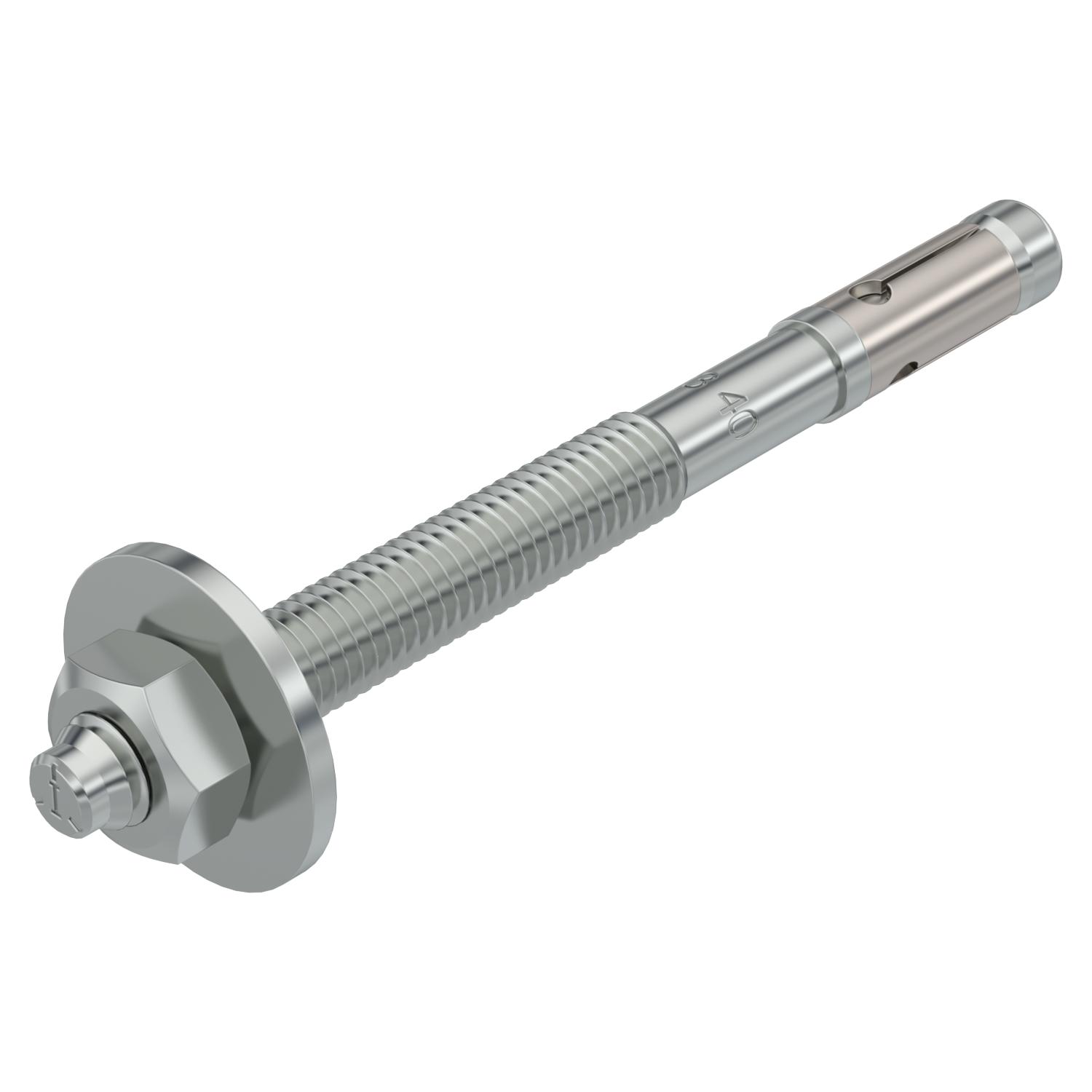

Horgonycsap BZ3
Rend. szám 3498685 | EAN-kód 4012197357276
- Termékleírás
-
TermékleírásBZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.
Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
-
- Műszaki adatok
-
Műszaki adatok

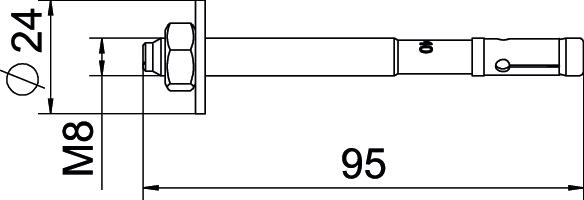

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag acél Az EN 13501-2 szerinti tűzvédelmi osztály egyebek Csatlakozási méret max. 40 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés Engedélyek rendelkezésre állnak igen ETA földrengés-minősítés C1 és C2 Felület galvanikusan horganyzott Furatátmérő min. 8 mm Horgony csavarrendszere külső hatlapfejű Horgony rögzítőszerkezete Anya Horgonykivitel Külső menet hossz 95 mm Kivitel beütéshez Kulcsnyílás 13 L méret 95 mm Menet M8 Menethossz 53 mm Méret M8x95 Metrikus menet 8 Szín rozsdavörös Szorítási tartomány 40 mm - Minden típus
-
Minden típus
