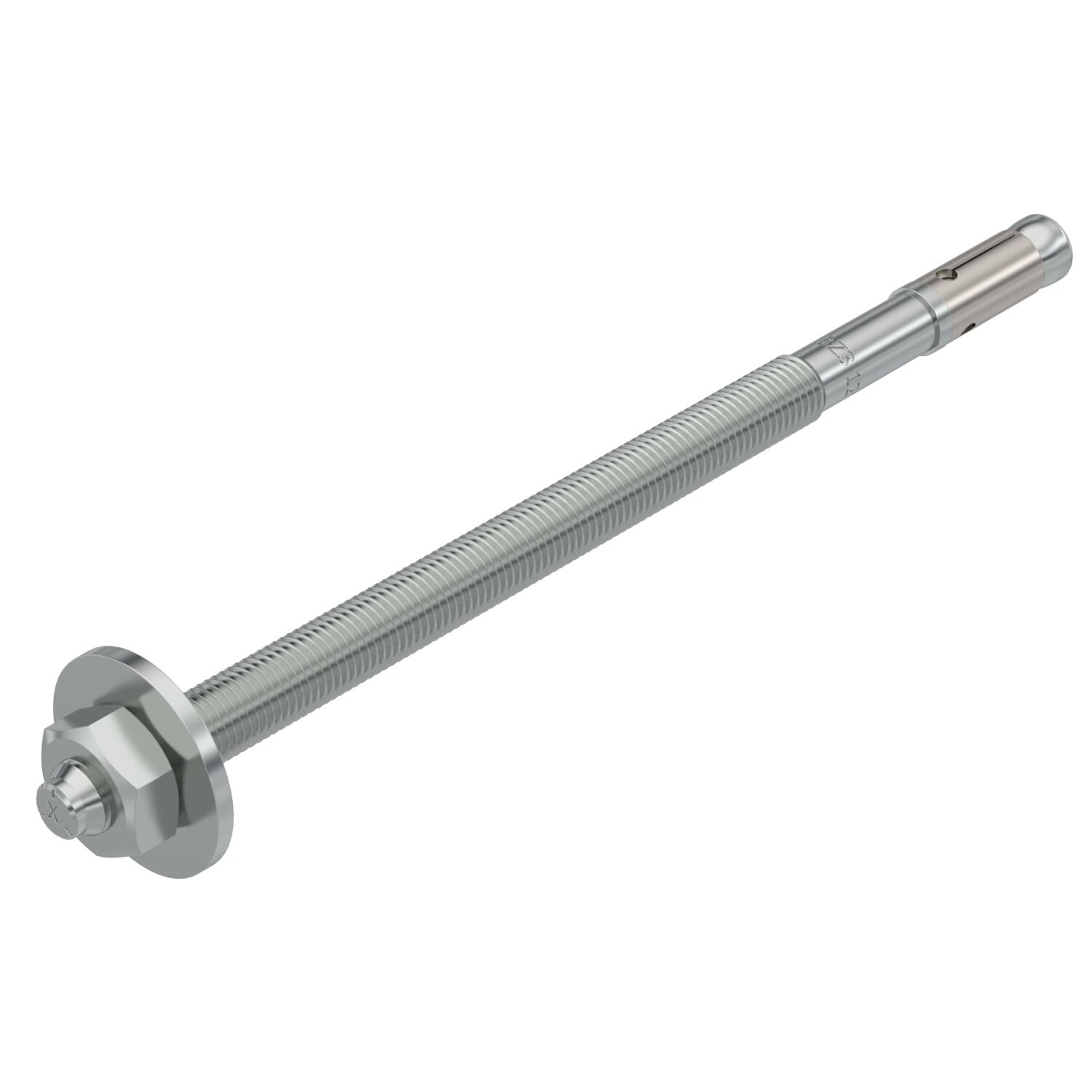

Horgonycsap BZ3
Rend. szám 3498698 | EAN-kód 4012197357511
- Termékleírás
-
TermékleírásBZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.
Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
-
- Műszaki adatok
-
Műszaki adatok

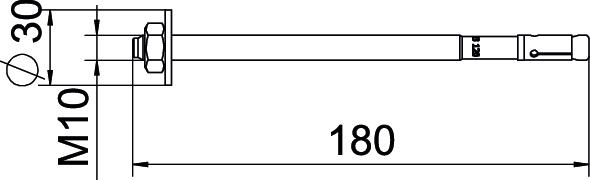

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag acél Az EN 13501-2 szerinti tűzvédelmi osztály egyebek Csatlakozási méret max. 120 mm Csatlakozási méret min. 60 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés Engedélyek rendelkezésre állnak igen ETA földrengés-minősítés C1 és C2 Felület galvanikusan horganyzott Furatátmérő min. 10 mm Furatmélység 71 mm Horgony csavarrendszere külső hatlapfejű Horgony rögzítőszerkezete Anya Horgonykivitel Külső menet hossz 180 mm Kivitel beütéshez Kulcsnyílás 17 L méret 180 mm Menet M10 Menethossz 135 mm Méret M10x180 Metrikus menet 10 Szín rozsdavörös Szorítási tartomány 120 mm - Minden típus
-
Minden típus
