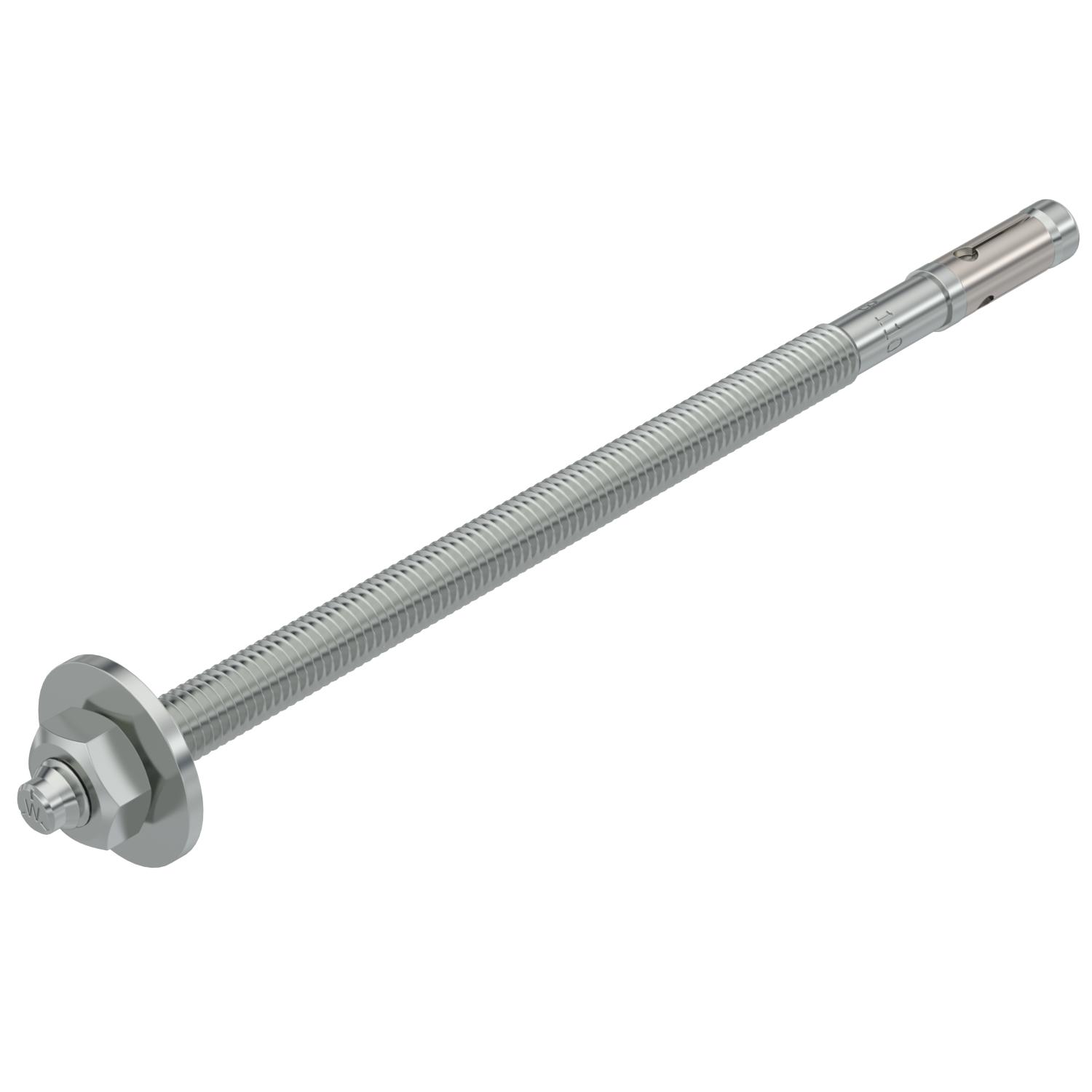

Horgonycsap BZ3

Rend. szám 3498687 | EAN-kód 4012197357313

acél
Termékleírás

Termékleírás

BZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.

Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.

A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék
Anyag acél
Az EN 13501-2 szerinti tűzvédelmi osztály egyebek
Csatlakozási méret max. 110 mm
Csatlakozási méret min. 55 mm
Csavarmenet típusa metrikus
Dübel, horgony szerelési mód Előszerelés
Engedélyek rendelkezésre állnak igen
ETA földrengés-minősítés C1 és C2
Felület galvanikusan horganyzott
Furatátmérő min. 8 mm
Horgony csavarrendszere külső hatlapfejű
Horgony rögzítőszerkezete Anya
Horgonykivitel Külső menet
hossz 165 mm
Kivitel beütéshez
Kulcsnyílás 13
L méret 165 mm
Menet M8
Menethossz 123 mm

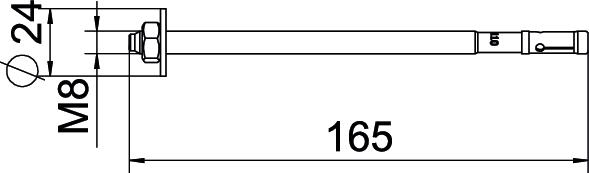

Méret M8x165
Metrikus menet 8
Szorítási tartomány 110 mm
Minden típus

Minden típus

Típus hossz Menet Anyag Rend. szám Mennyiség Legkisebb eladási egység
BZ3 8x65/0-10 65 mm M8 acél 3498680
50 Darab
BZ3 8x75/0-20 75 mm M8 acél 3498683
50 Darab
BZ3 8x95/0-40 95 mm M8 acél 3498685
50 Darab
BZ3 8x165/55-110 165 mm M8 acél 3498687
50 Darab
BZ3 10x70/0-10 70 mm M10 acél 3498689
50 Darab
BZ3 10x90/0-30 90 mm M10 acél 3498691
50 Darab
BZ3 10x110/0-50 110 mm M10 acél 3498693
50 Darab
BZ3 10x155/35-95 155 mm M10 acél 3498695
50 Darab
BZ310x180/60-120 180 mm M10 acél 3498698
25 Darab
BZ3 12x110/0-35 110 mm M12 acél 3498703
25 Darab
BZ312x180/30-105 180 mm M12 acél 3498705
25 Darab
BZ312x200/50-125 200 mm M12 acél 3498707
25 Darab
BZ3 16x135/0-35 135 mm M16 acél 3498709
20 Darab
Letöltések

Letöltés

Letöltés

Letöltés

BZ3 8x165/55-110 / 3498687
