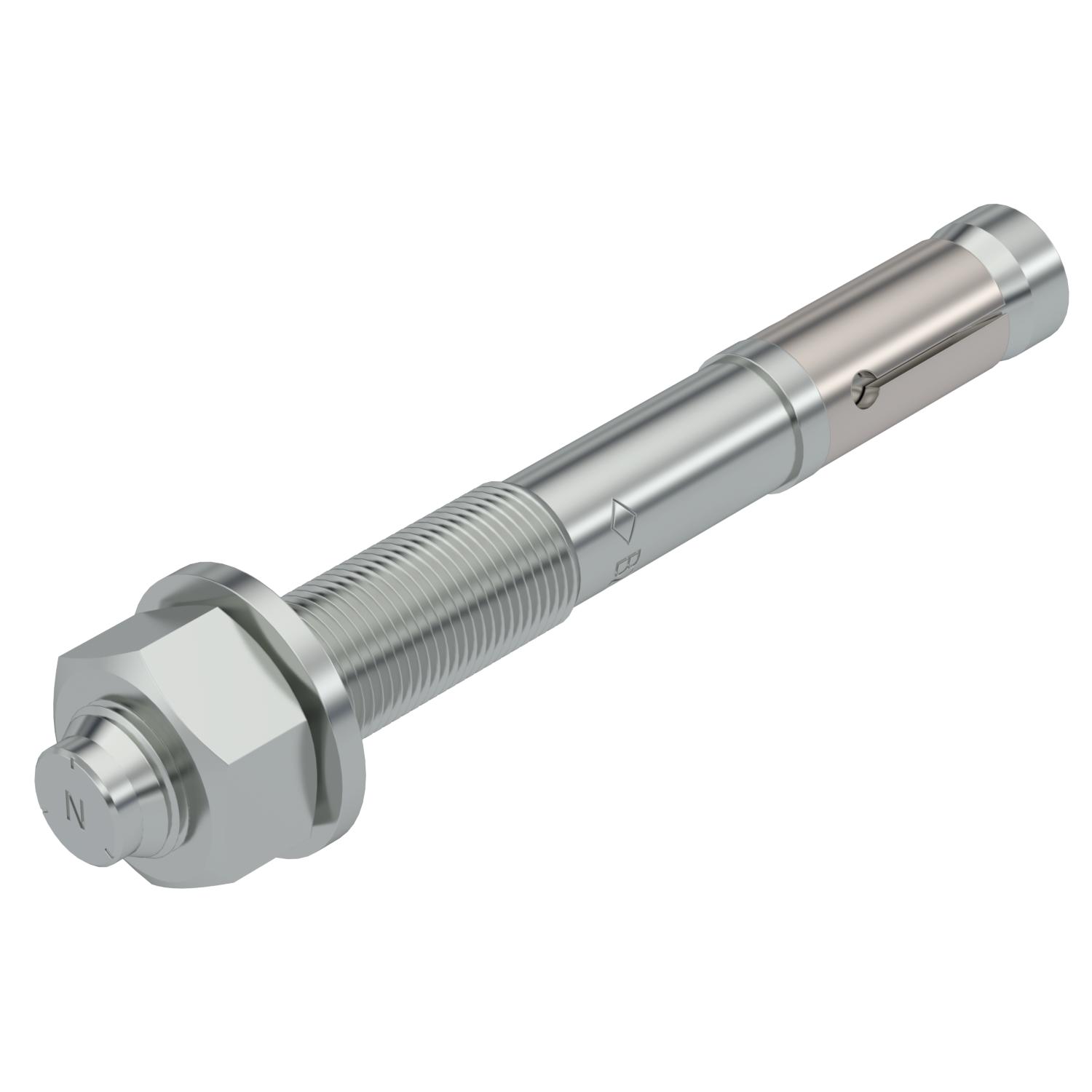

Horgonycsap BZ3
Rend. szám 3498709 | EAN-kód 4012197357719
- Termékleírás
-
TermékleírásBZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.
Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
-
- Műszaki adatok
-
Műszaki adatok

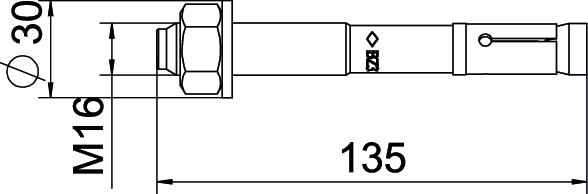

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag acél Az EN 13501-2 szerinti tűzvédelmi osztály egyebek Csatlakozási méret max. 35 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés Engedélyek rendelkezésre állnak igen ETA földrengés-minősítés C1 és C2 Felület galvanikusan horganyzott Furatátmérő min. 16 mm Furatmélység 102 mm Horgony csavarrendszere külső hatlapfejű Horgony rögzítőszerkezete Anya Horgonykivitel Külső menet hossz 135 mm Kivitel beütéshez Kulcsnyílás 24 L méret 135 mm Menet M16 Menethossz 59 mm Méret M16x135 Metrikus menet 16 Szín rozsdavörös Szorítási tartomány 35 mm - Minden típus
-
Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat BZ3 16x135/0-35 / 3498709 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat BZ3 16x135/0-35 / 3498709 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BZ3 16x135/0-35 / 3498709 , 0.12MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdf
