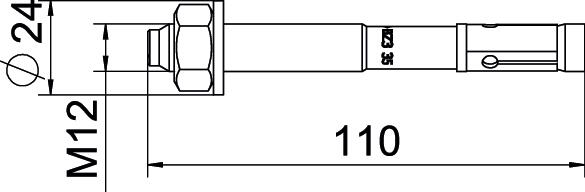

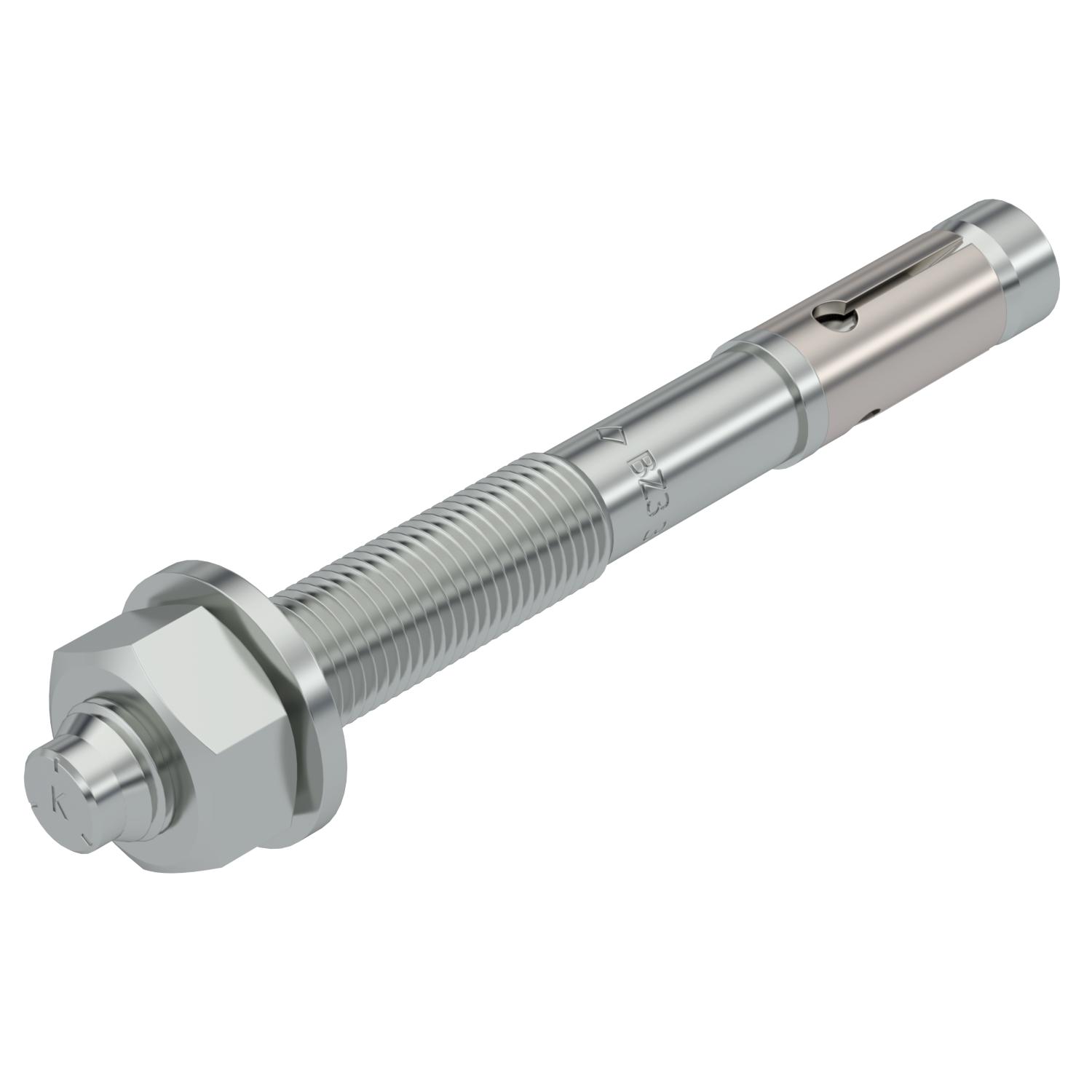

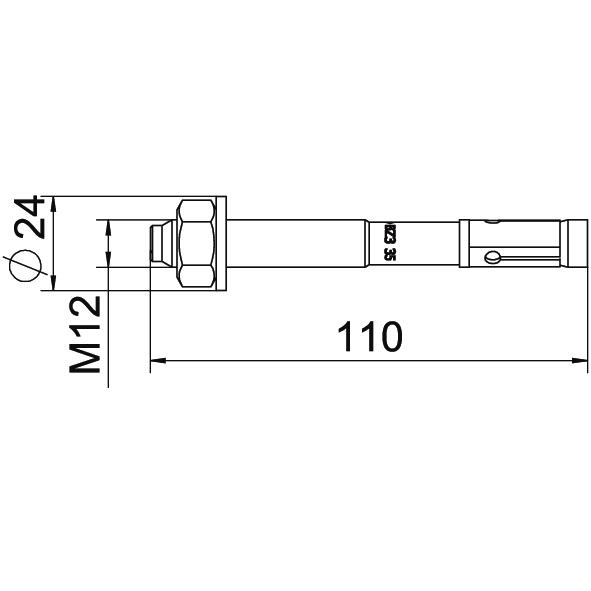

Horgonycsap BZ3

Rend. szám 3498703 | EAN-kód 4012197357597

acél
Termékleírás
Termékleírás
BZ3 horgonycsap középnehéz és nehéz terhek húzott és nyomott betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett. Beütéshez ETA-19/0619 európai műszaki engedély, R 120-as tűzállóságig.

Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.

A szövetségi hivatal engedélye a lakosság védelmére, Bern, Svájc
Nagy alátéttel az MSZ EN ISO 7093-1 (DIN 9021) szerint
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék
Anyag acél
Az EN 13501-2 szerinti tűzvédelmi osztály egyebek
Csatlakozási méret max. 35 mm
Csavarmenet típusa metrikus
Dübel, horgony szerelési mód Előszerelés
Engedélyek rendelkezésre állnak igen
ETA földrengés-minősítés C1 és C2
Felület galvanikusan horganyzott
Furatátmérő min. 12 mm
Furatmélység 83 mm
Horgony csavarrendszere külső hatlapfejű
Horgony rögzítőszerkezete Anya
Horgonykivitel Külső menet
hossz 110 mm
Kivitel beütéshez
Kulcsnyílás 19
L méret 110 mm
Menet M12
Menethossz 54 mm
Méret M12x110
Metrikus menet 12
Szín rozsdavörös
Szorítási tartomány 35 mm
Minden típus

Minden típus

Típus hossz Menet Anyag Rend. szám Mennyiség Legkisebb eladási egység
BZ3 8x65/0-10 65 mm M8 acél 3498680
50 Darab
BZ3 8x75/0-20 75 mm M8 acél 3498683
50 Darab
BZ3 8x95/0-40 95 mm M8 acél 3498685
50 Darab
BZ3 8x165/55-110 165 mm M8 acél 3498687
50 Darab
BZ3 10x70/0-10 70 mm M10 acél 3498689
50 Darab
BZ3 10x90/0-30 90 mm M10 acél 3498691
50 Darab
BZ3 10x110/0-50 110 mm M10 acél 3498693
50 Darab
BZ3 10x155/35-95 155 mm M10 acél 3498695
50 Darab
BZ310x180/60-120 180 mm M10 acél 3498698
25 Darab
BZ3 12x110/0-35 110 mm M12 acél 3498703
25 Darab
BZ312x180/30-105 180 mm M12 acél 3498705
25 Darab
BZ312x200/50-125 200 mm M12 acél 3498707
25 Darab
BZ3 16x135/0-35 135 mm M16 acél 3498709
20 Darab
