Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 3498685 / Horgonycsap BZ3
- Termékleírás
-
Termékleírás

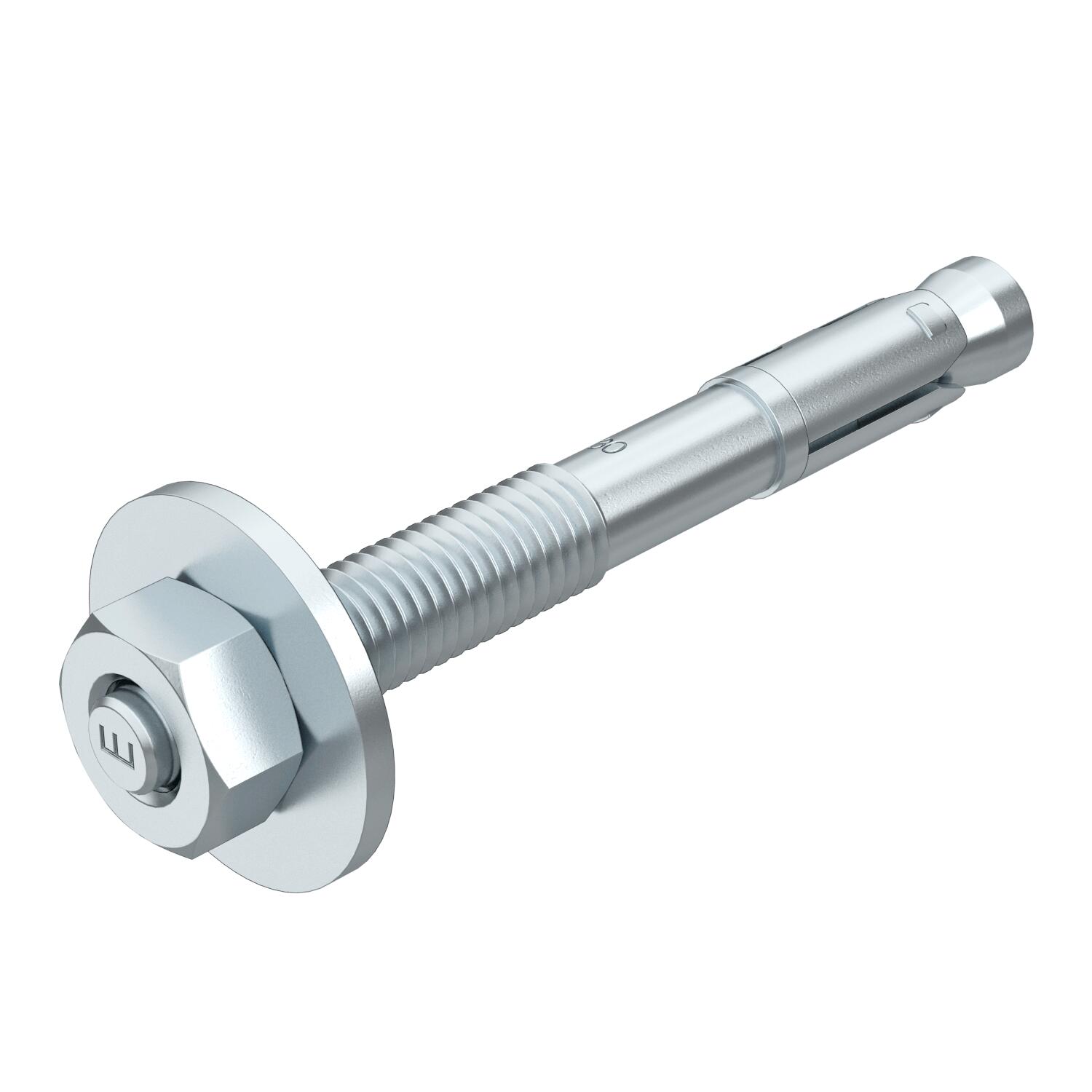

A BZ jelű horgonycsavar középnehéz és nehéz terhek rögzítésére repedt és repedésmentes betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett.
- Műszaki adatok
-
Műszaki adatok

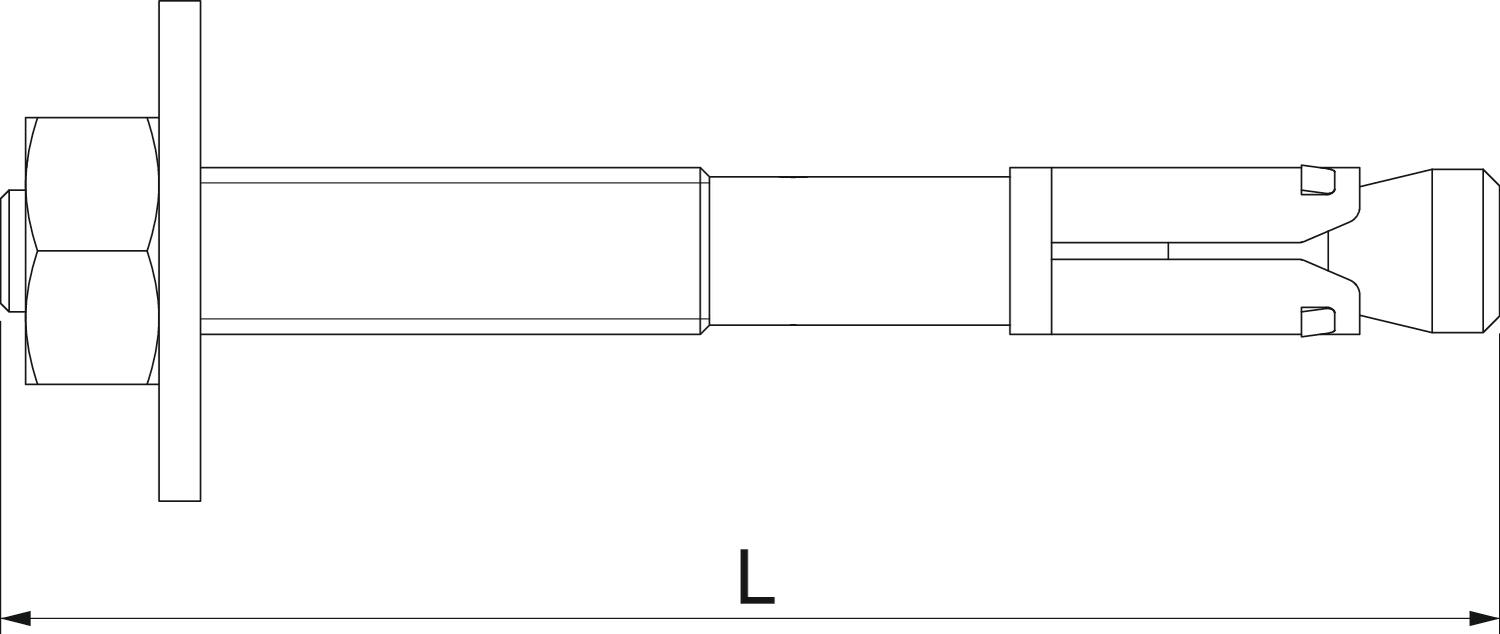

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag acél Csatlakozási méret max. 41 mm Csatlakozási méret min. 30 mm Csavarmenet típusa metrikus Engedélyek rendelkezésre állnak igen Felület galvanikusan horganyzott Furatátmérő min. 8 mm Furatmélység 60 mm hossz 95 mm Húzási zóna megengedett terhelési tartománya 2,4 Kivitel beütéshez L méret 95 mm Menet M8 Méret M8x95mm Metrikus menet 8 Szorítási tartomány 30 mm - Minden típus
- Letöltések
-
Megfelelőségi nyilatkozat BZ-U 8-30-41/95 / 3498326 , 0.29MB , pdfREACH Megfelelőségi nyilatkozat BZ-U 8-30-41/95 / 3498326 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BZ-U 8-30-41/95 / 3498326 , 0.12MB , pdfEngedélyezési okirat Európai alkalmazási engedély MKT, horgonycsap BZ, BZ-IG , 0.13MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató, horgonycsavar, BZ, BZ-U , 0.98MB , pdf
