Hajóipari kábellétra Z-profillal, standard, ALU
Rend. szám 7099772 | EAN-kód 4012196510054
- Termékleírás
-

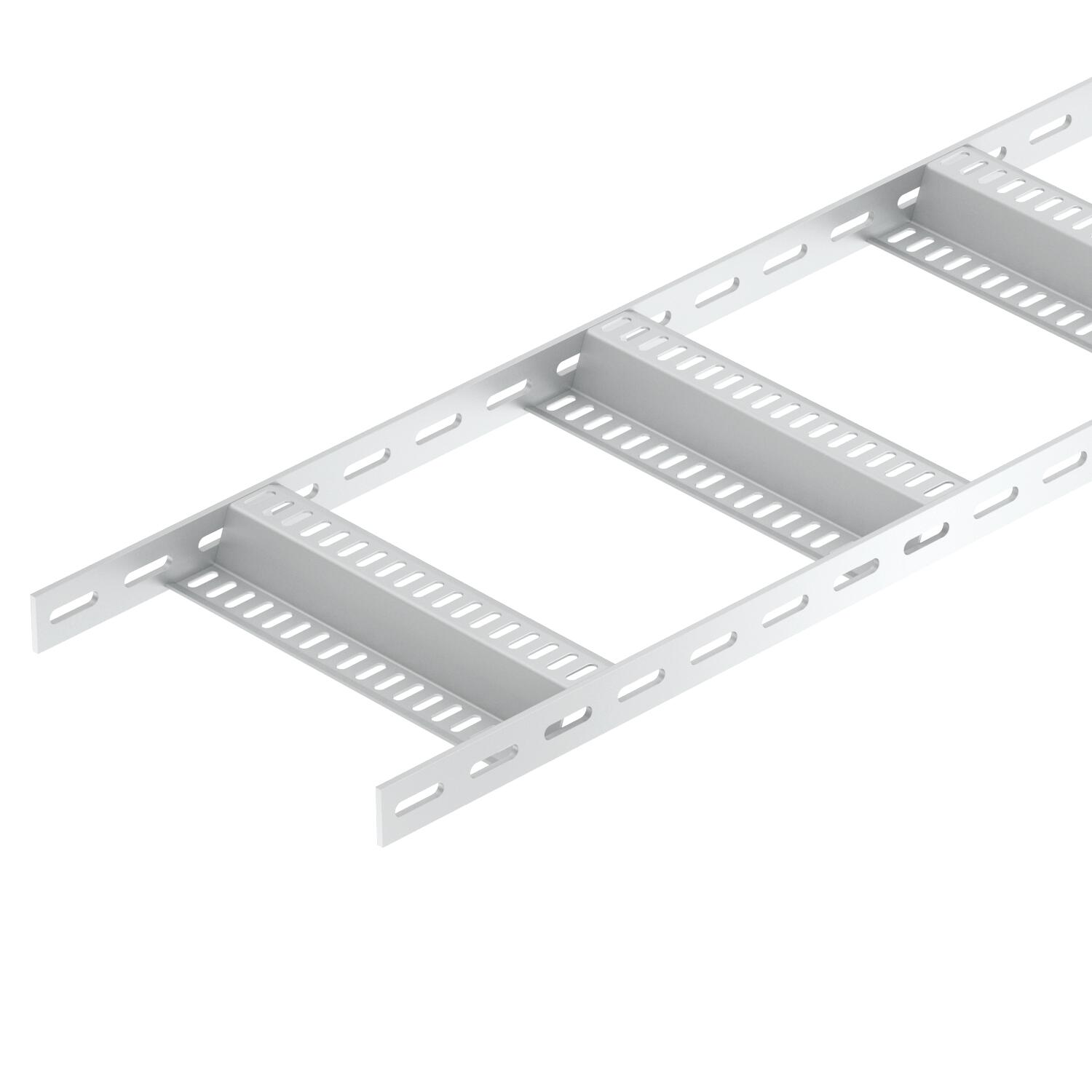

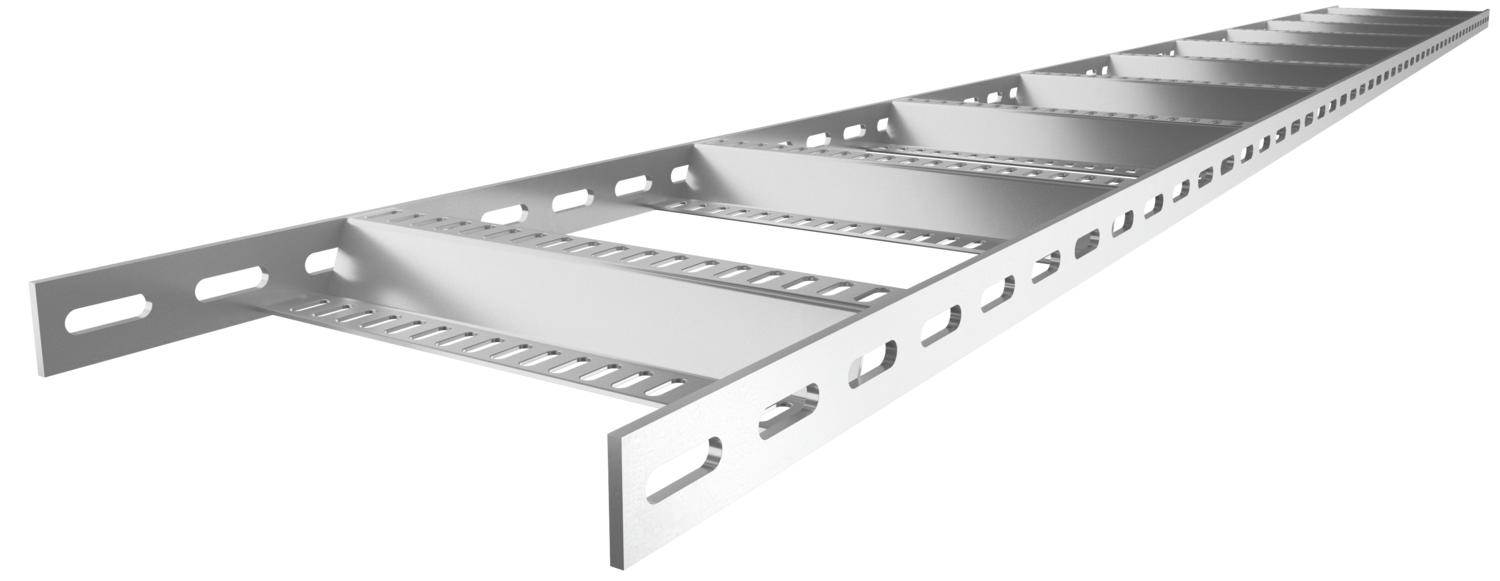

TermékleírásHajógyártásban használt, 40 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, perforált Z-profillal.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag Alumínium Az oldalprofil kivitele lapos profil B méret 110 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 17,133 kg CO₂e / 1 Méter Felület pácolt hossz 3000 mm hossz 3000 ft Létrafoktávolság 300 mm Magasság 40 mm Méret 40x110x3000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 5 mm Rozsdamentes acél, maratott nem szélesség 100 mm Szín alumínium Támaszköz 1,5 m 1,4 kN/m Támaszköz 2,0 m 0,65 kN/m Támaszköz 2,5 m 0,35 kN/m Támaszköz 3,0 m 0,2 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok

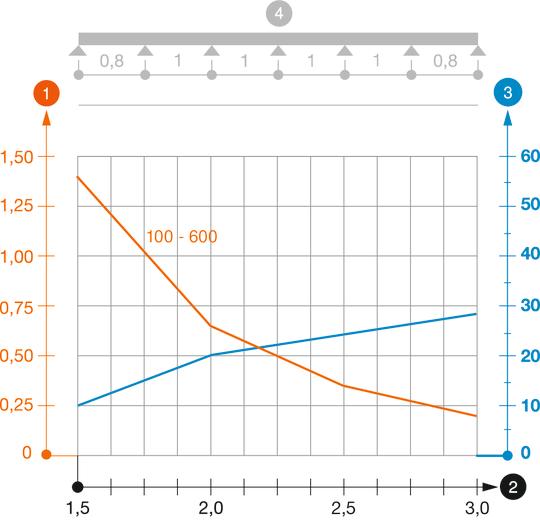

SLZ ALU típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
90°-os sarokidom, Z-profillal, ALU
SLZB 90 100 ALU 7099090 1 Darab - Letöltések
-
