Hajóipari kábellétra Z-profillal, normál, A4 3000 | 100 | 5 | nem

Hajóipari kábellétra Z-profillal, normál, A4

Rend. szám 7098222 | EAN-kód 4012195708414

Rend. szám / Típus

hossz	3000 mm

szélesség

Pofa-lemezvastagság	5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

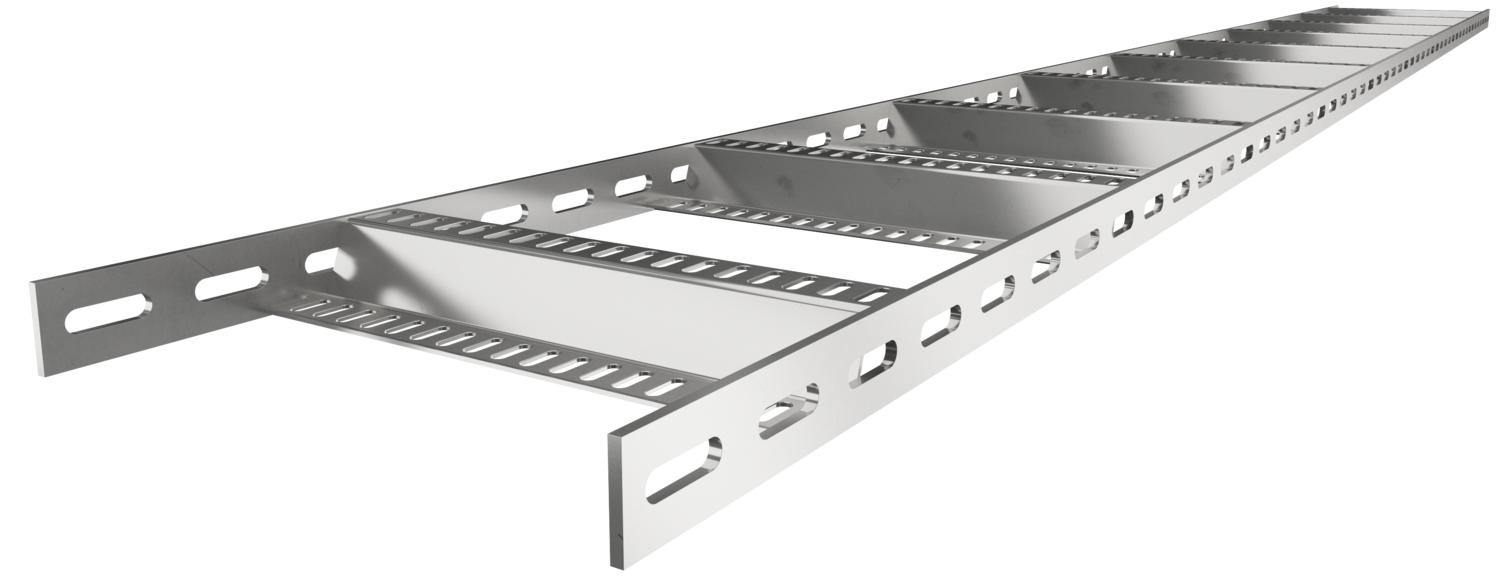

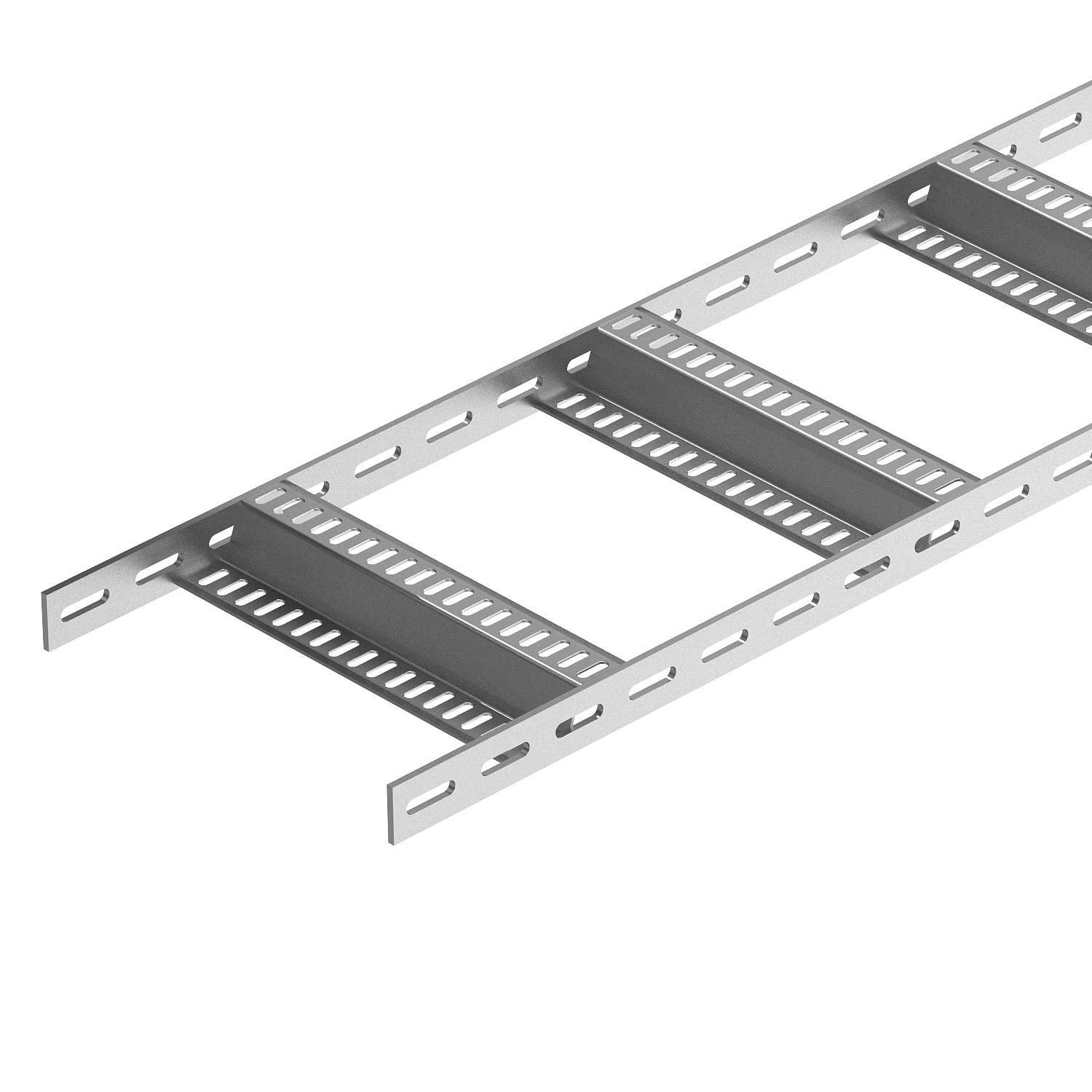

Hajóipari kábellétra, 40 mm magas perforált oldalfallal, hegesztett perforált Z-létrafokkal. A terhelés vizsgálata az IEC alapján történt, az SLV típusú összekötővel.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	rozsdamentes acél, 1.4571
Az oldalprofil kivitele	lapos profil
B méret	110 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,806 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
hossz	3000 ft
hossz	3000 mm
Létrafoktávolság	300 mm
Magasság	40 mm
Méret	40x100

Méret	40x110x3000
Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	5 mm
Rozsdamentes acél, maratott	igen
szélesség	100 mm
Szín	nemesacél
Támaszköz 1,5 m	2,8 kN/m
Támaszköz 2,0 m	1,5 kN/m
Támaszköz 2,5 m	0,8 kN/m
Támaszköz 3,0 m	0,5 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

SLZ A2 A4 típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően
Vizsgálati eljárás terhelési vázlata

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SLZ 100 A4	3000 mm	100 mm	5 mm	nem	7098222	m	3 m
SLZ 200 A4	3000 mm	200 mm	5 mm	nem	7098224	m	3 m
SLZ 300 A4	3000 mm	300 mm	5 mm	nem	7098226	m	3 m
SLZ 400 A4	3000 mm	400 mm	5 mm	nem	7098228	m	3 m
SLZ 500 A4	3000 mm	500 mm	5 mm	nem	7098230	m	3 m
SLZ 600 A4	3000 mm	600 mm	5 mm	nem	7098232	m	3 m
