- Termékleírás
-

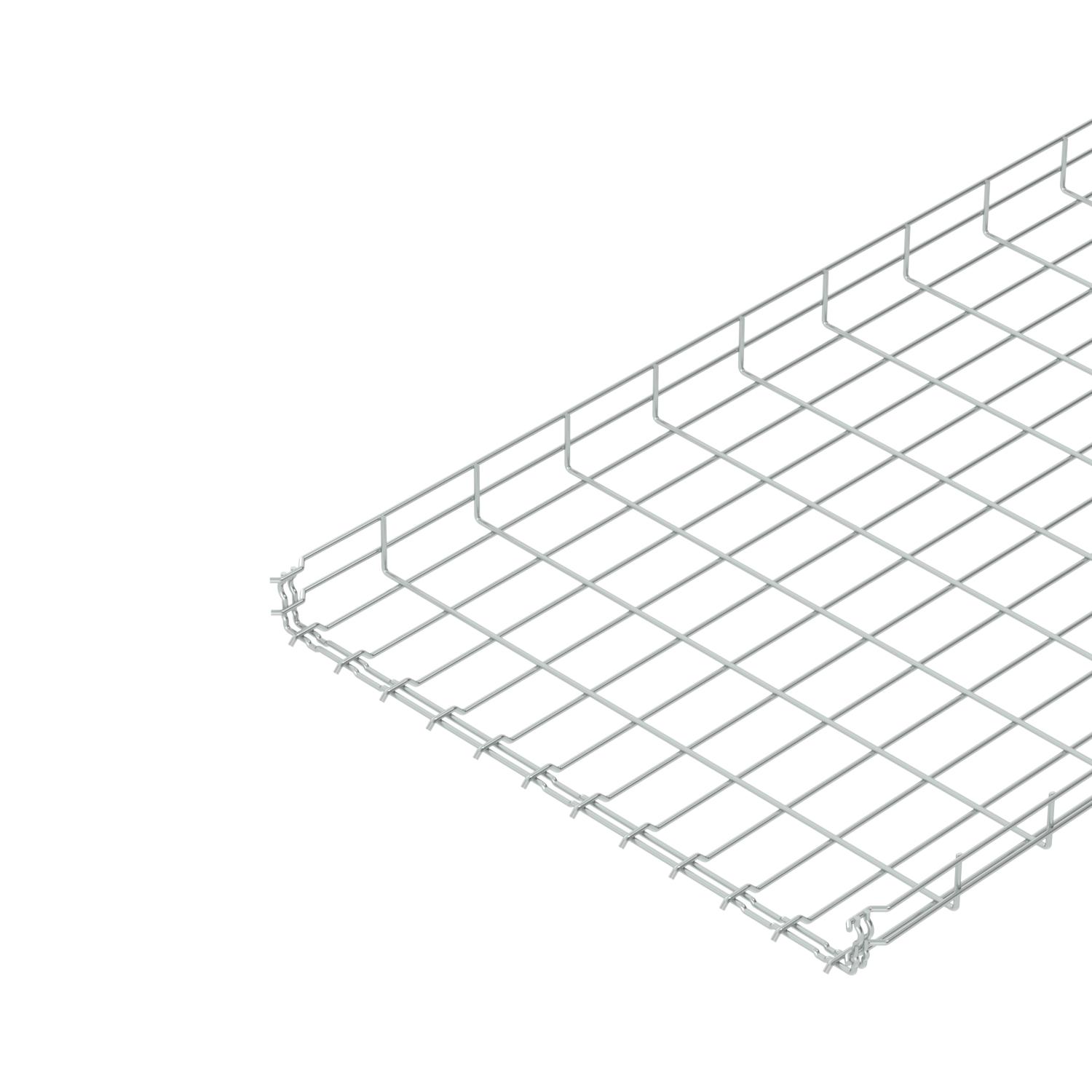

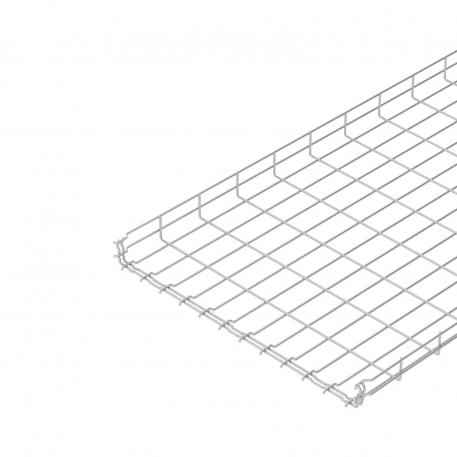

Termékleírás55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
- Műszaki adatok
-
Műszaki adatok

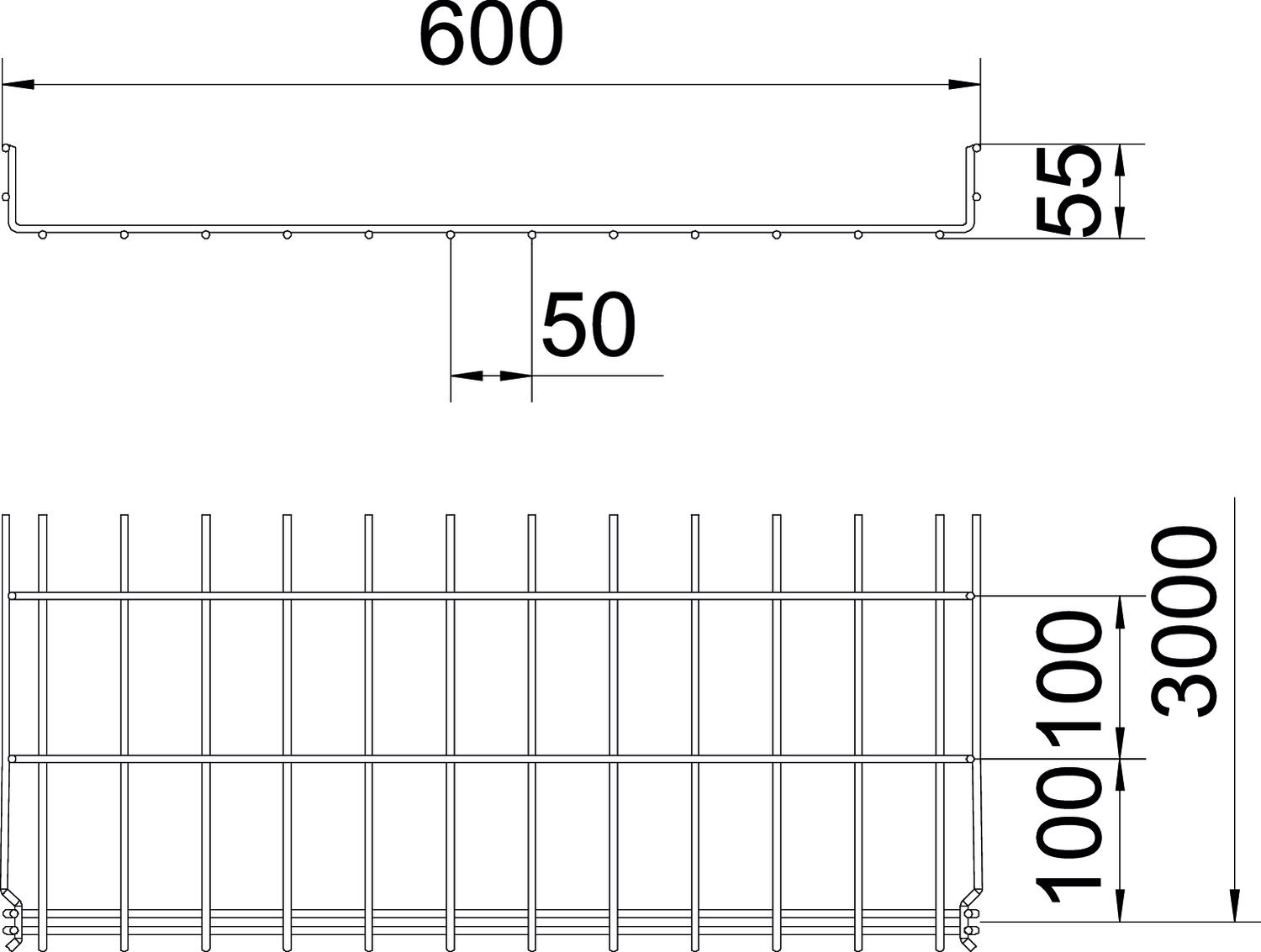

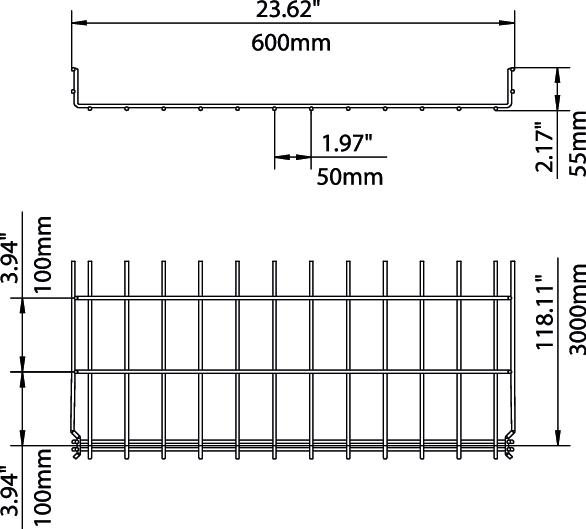

Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 600 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 5,886 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület galvanikusan horganyzott H méret 58 mm Hasznos keresztmetszet 26500 mm² Hasznos keresztmetszet 265 cm² hossz 3000 mm Huzalátmérő 4,8 mm Magasság 2,17 in Magasság 55 mm Méret 55x600x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott nem szélesség 600 mm szélesség 23,62 in Szín rozsdavörös Támaszköz 1,0 m 0,9 kN/m Támaszköz 1,5 m 0,6 kN/m Támaszköz 2,0 m 0,3 kN/m Támaszköz 2,5 m 0,25 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Tűzvédelem Használat tűzvédelmi mennyezetekben Műszaki adatok
GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
