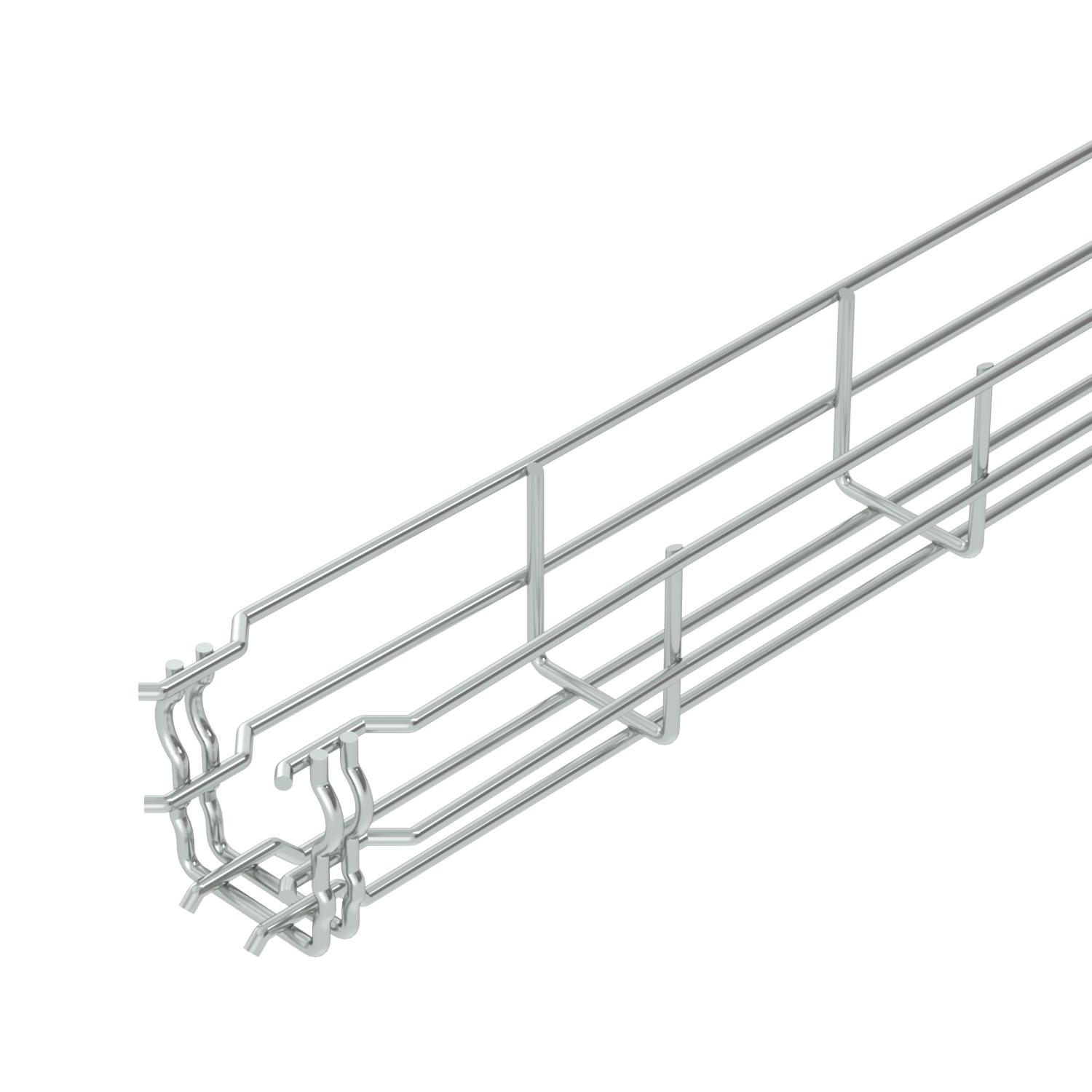

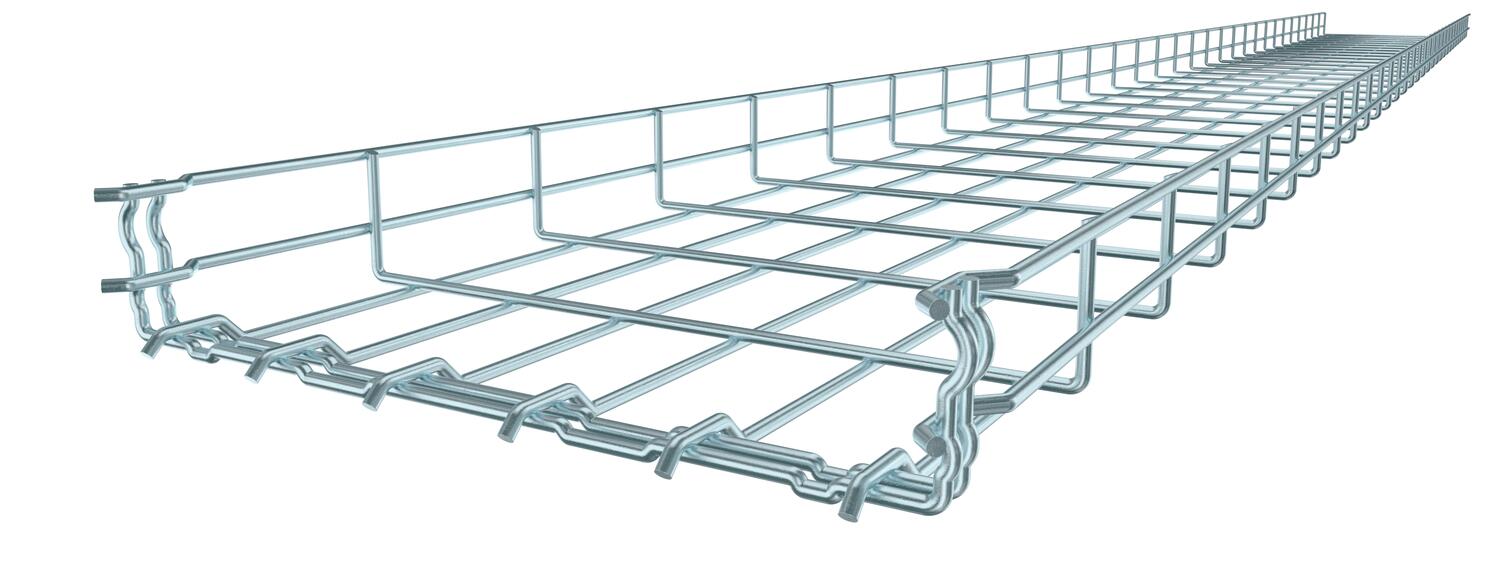

GR Magic® rácsos kábeltálca, 55 G
Rend. szám 6001441 | EAN-kód 4012195430957
- Termékleírás
-
Termékleírás55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
-

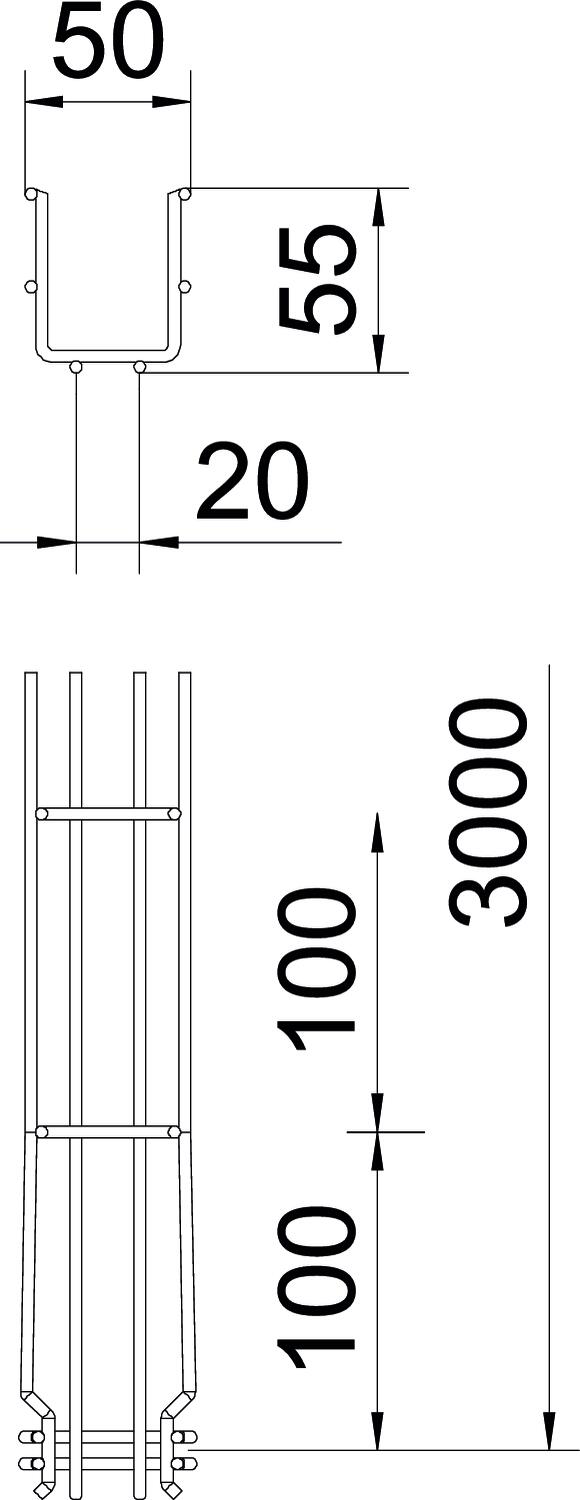

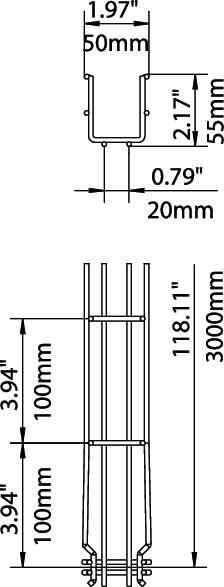

- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 52 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,275 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület galvanikusan horganyzott H méret 58 mm Hasznos keresztmetszet 16 cm² Hasznos keresztmetszet 1600 mm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 55 mm Magasság 2,17 in Méret 55x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott nem szélesség 50 mm szélesség 1,97 in Szín rozsdavörös Támaszköz 1,0 m 0,35 kN/m Támaszköz 1,5 m 0,2 kN/m Támaszköz 2,0 m 0,1 kN/m Támaszköz 2,5 m 0,1 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Tűzvédelem Használat tűzvédelmi mennyezetekben Műszaki adatok

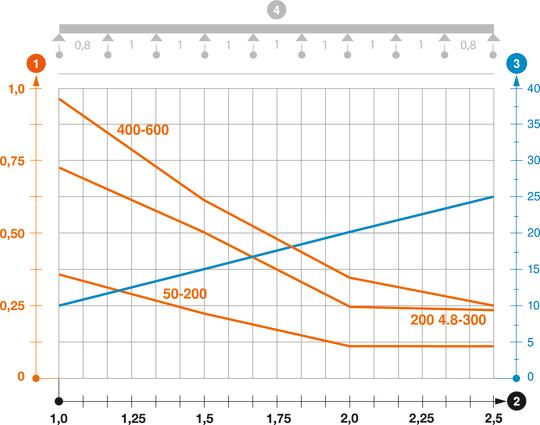

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FS

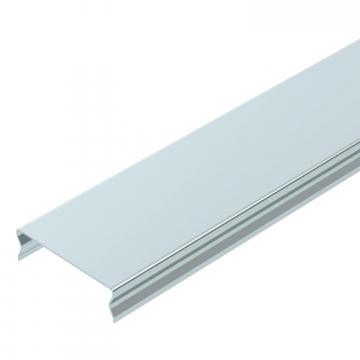

DGRR 50 FS 6001840 3 m
Sarokösszekötő

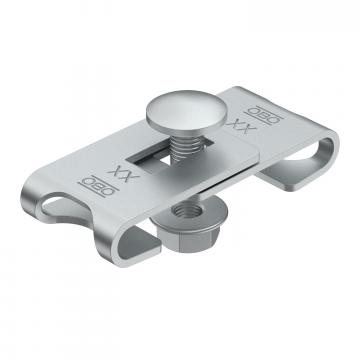

GEV 36 G 6016715 20 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 FS

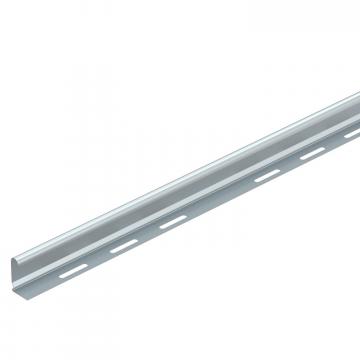

TSG 45 FS 6062033 3 m
Rögzítőelem válaszfalakhoz
KS GR A2 6062282 30 Darab
Kábel kilépő lemez

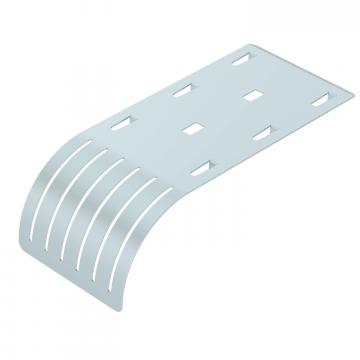

KAB GR FS 6220139 10 Darab - Letöltések
-
