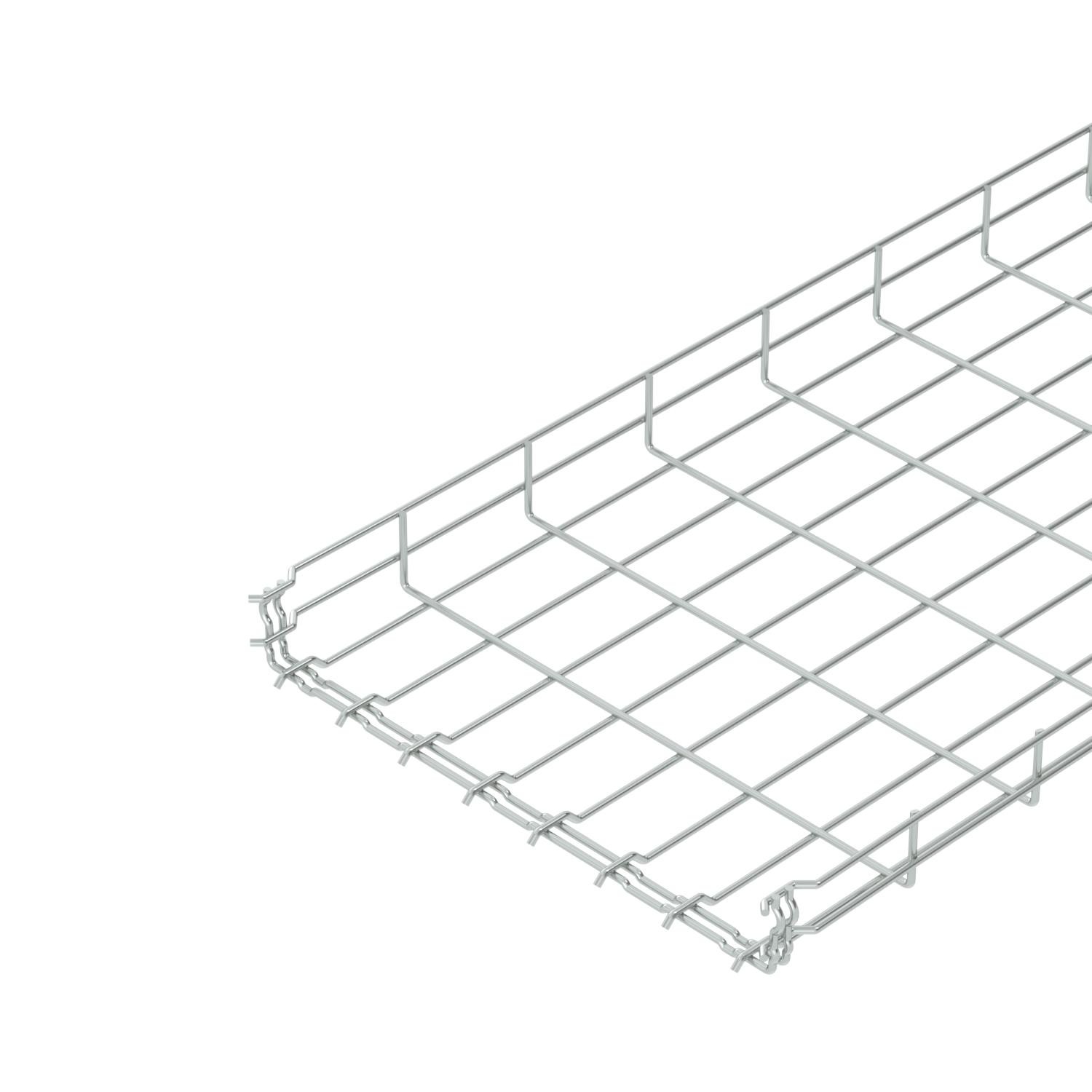

GR Magic® rácsos kábeltálca, 55 G

Rend. szám 6001450 | EAN-kód 4012196858736

3000 mm
55 mm
Termékleírás

Termékleírás

55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
  • Tűzállósági osztály E30
  • Function maintenance class E60
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 400 mm
Beépített válaszfal nélkül
Csavar nélküli összekötő igen
Felület galvanikusan horganyzott
H méret 58 mm
Hasznos keresztmetszet 175 cm²
Hasznos keresztmetszet 17500 mm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 2,17 in
Magasság 55 mm

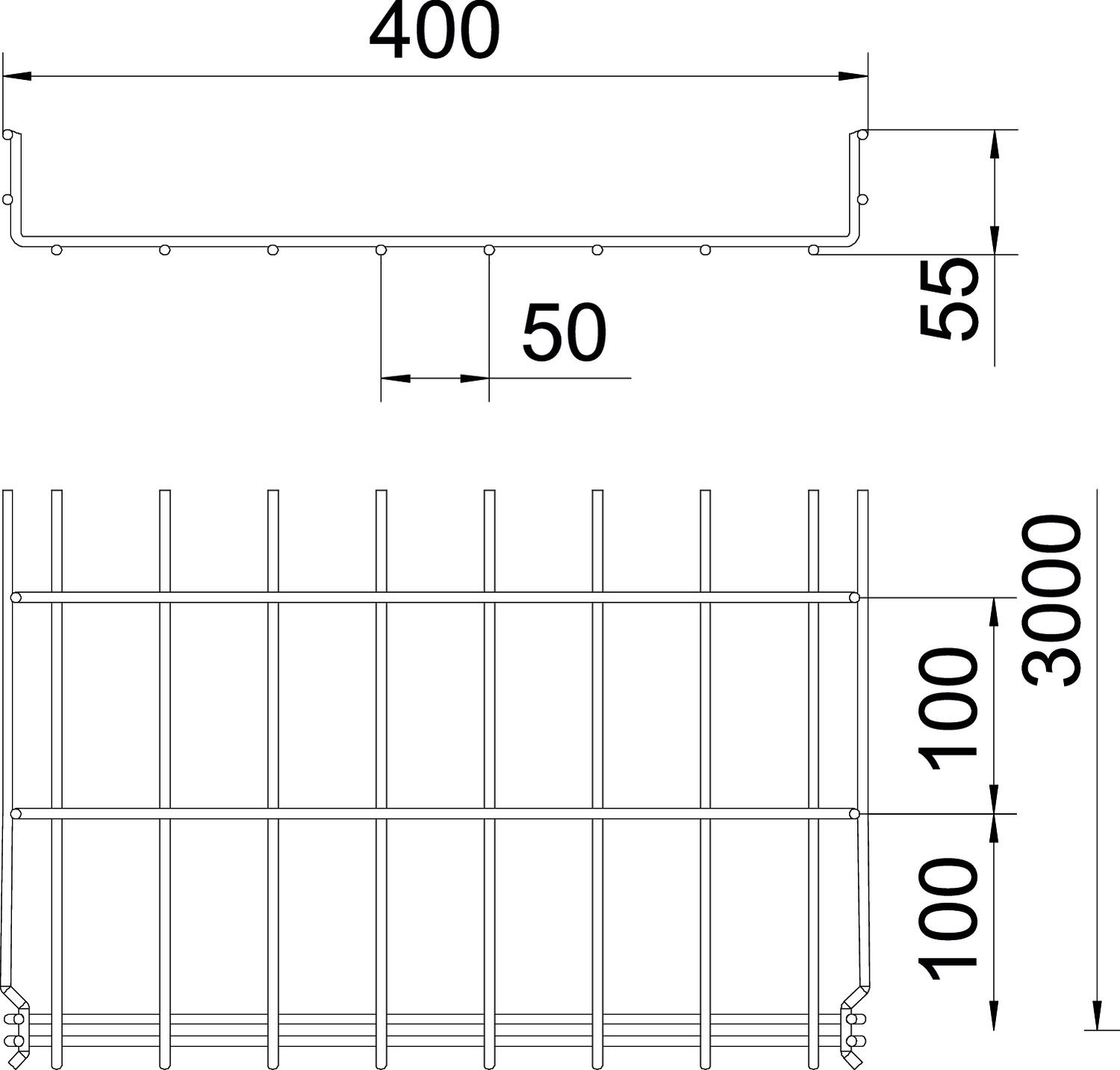

Méret 55x400x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 400 mm

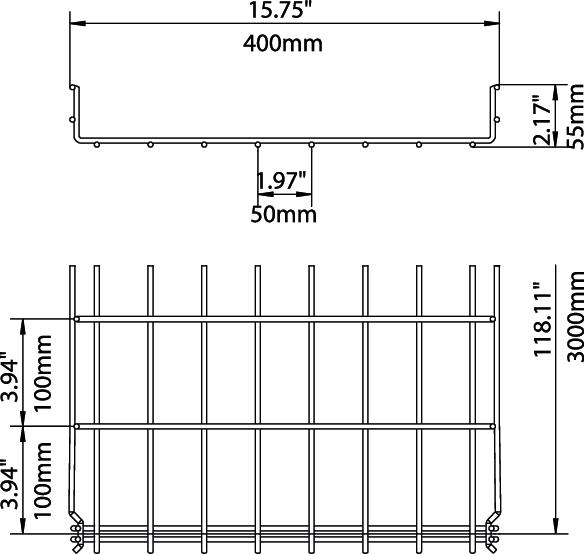

szélesség 15,75 in
Támaszköz 1,0 m 0,9 kN/m
Támaszköz 1,5 m 0,6 kN/m
Támaszköz 2,0 m 0,3 kN/m
Támaszköz 2,5 m 0,25 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – igen
Tűzvédelem Kábelspecifikus tűzálló kábeltartó-szerkezetek

Műszaki adatok

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² igen 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² igen 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² igen 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² igen 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² igen 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² igen 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² igen 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nem 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nem 6001454
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

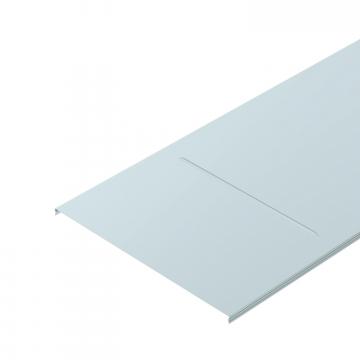

Rápattintható rácsos kábeltálca-fedél, FS Rápattintható rácsos kábeltálca-fedél, FS DGRR 400 FS 6001850
3 m
Sarokösszekötő Sarokösszekötő GEV 36 G 6016715
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 FS Válaszfal 45 FS TSG 45 FS 6062033
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR FS 6220139
10 Darab
