GR Magic® rácsos kábeltálca, 55 G 3000 | 100 | 55 | 3,9 | 40 | igen
morepic-1 morepic-2 video-1 video-2 video-3

GR Magic® rácsos kábeltálca, 55 G

Rend. szám 6001442 | EAN-kód 4012196858552

3000 mm
55 mm
Termékleírás

Termékleírás

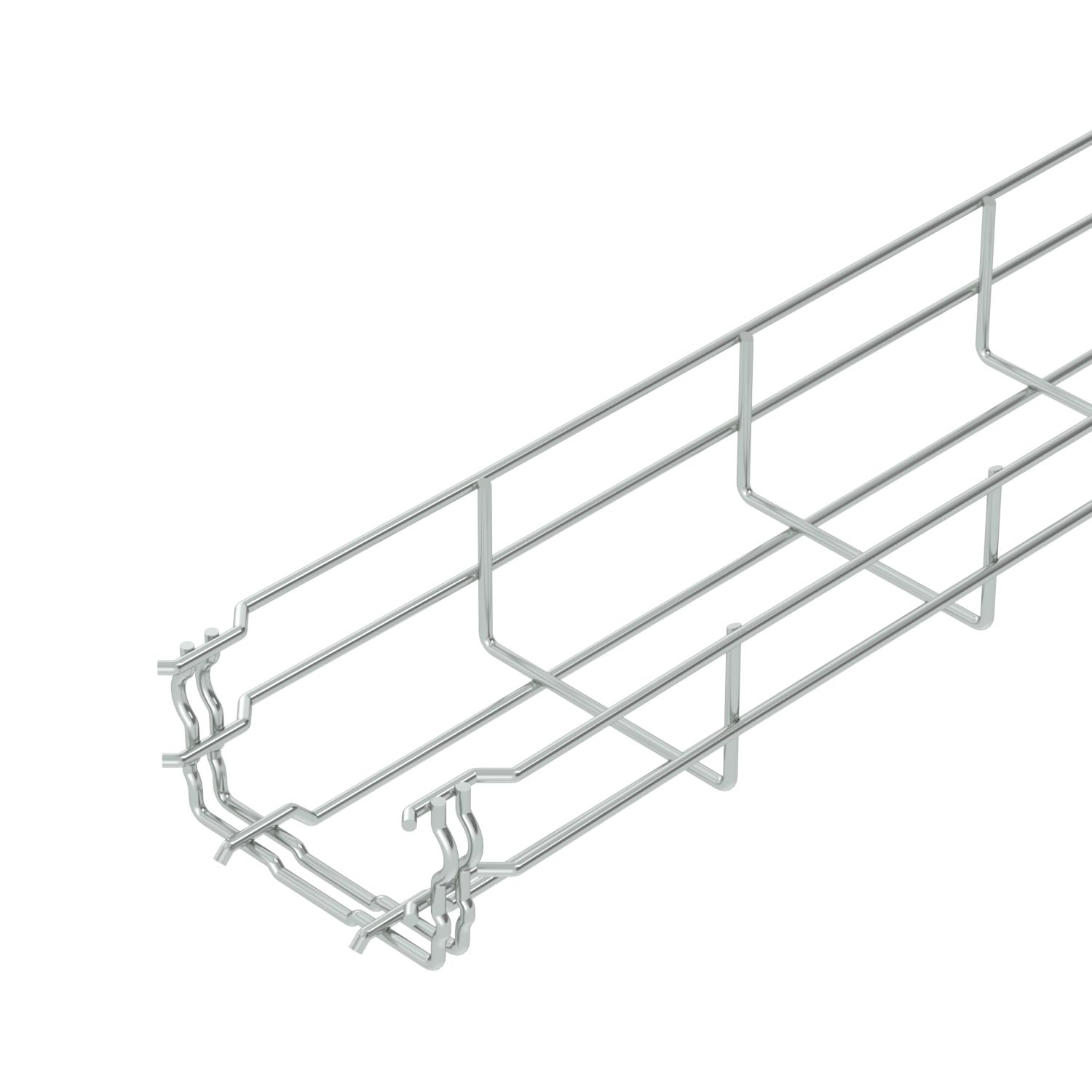

55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
  • Tűzállósági osztály E30
  • Function maintenance class E60
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 100 mm
Beépített válaszfal nélkül
Csavar nélküli összekötő igen
Felület galvanikusan horganyzott
H méret 58 mm
Hasznos keresztmetszet 4000 mm²
Hasznos keresztmetszet 40 cm²
hossz 3000 mm
Huzalátmérő 3,9 mm
Magasság 55 mm
Magasság 2,17 in

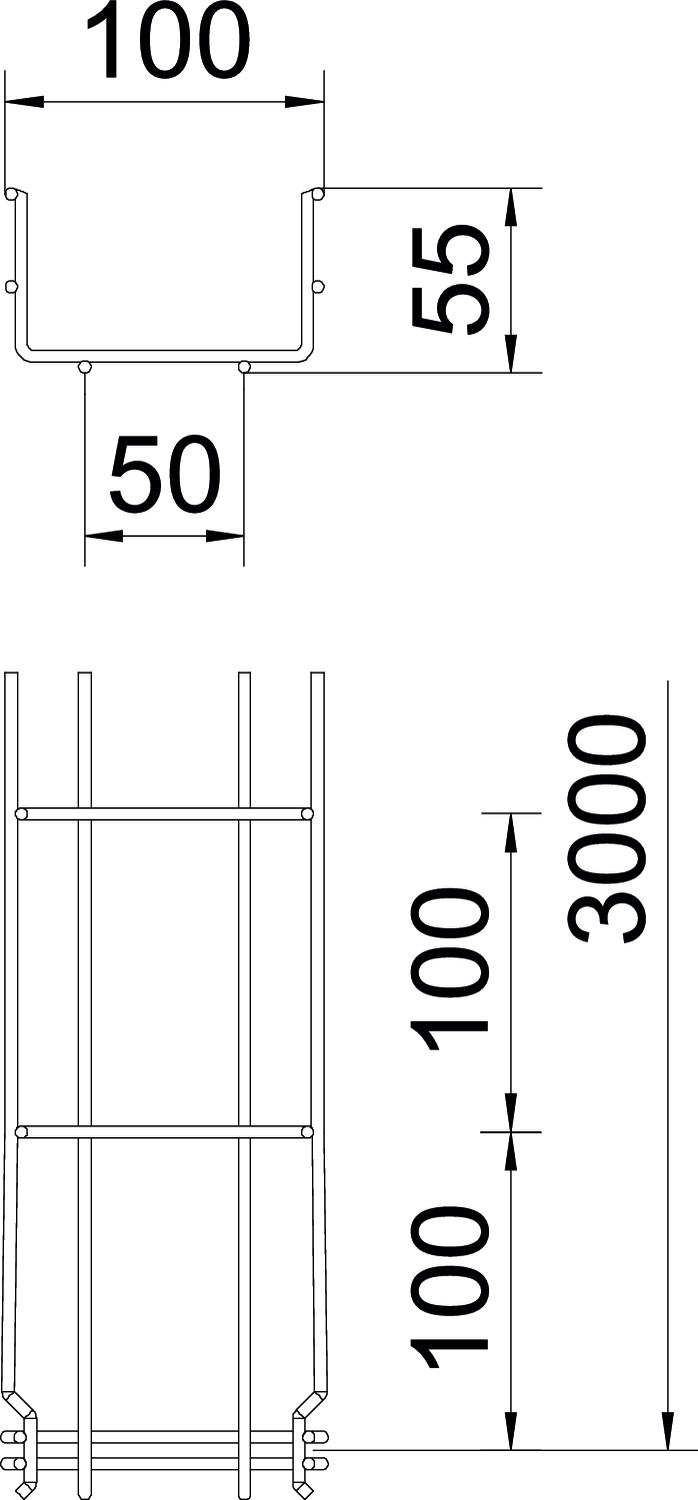

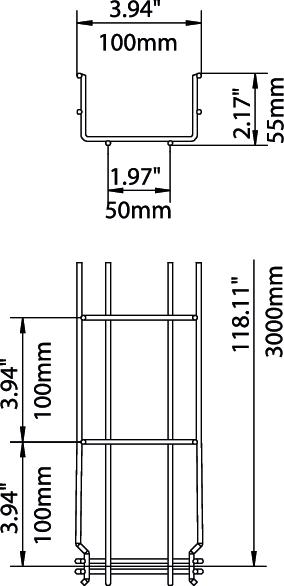

Méret 55x100x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 100 mm
szélesség 3,94 in
Támaszköz 1,0 m 0,35 kN/m
Támaszköz 1,5 m 0,2 kN/m
Támaszköz 2,0 m 0,1 kN/m
Támaszköz 2,5 m 0,1 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – igen
Tűzvédelem Kábelspecifikus tűzálló kábeltartó-szerkezetek

Műszaki adatok

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² igen 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² igen 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² igen 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² igen 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² igen 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² igen 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² igen 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nem 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nem 6001454
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FS Rápattintható rácsos kábeltálca-fedél, FS DGRR 100 FS 6001842
3 m
Sarokösszekötő Sarokösszekötő GEV 36 G 6016715
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 FS Válaszfal 45 FS TSG 45 FS 6062033
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR FS 6220139
10 Darab
Letöltések

Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés

Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés

Kiválasztási segédlet GR-Magic® , 2.00MB , pdf
Letöltés
Letöltés
Letöltés

GRM 55 100 G / 6001442
