GR Magic® rácsos kábeltálca, 55 FT

Rend. szám 6001424 | EAN-kód 4012196815050

3000 mm
55 mm
Termékleírás

Termékleírás

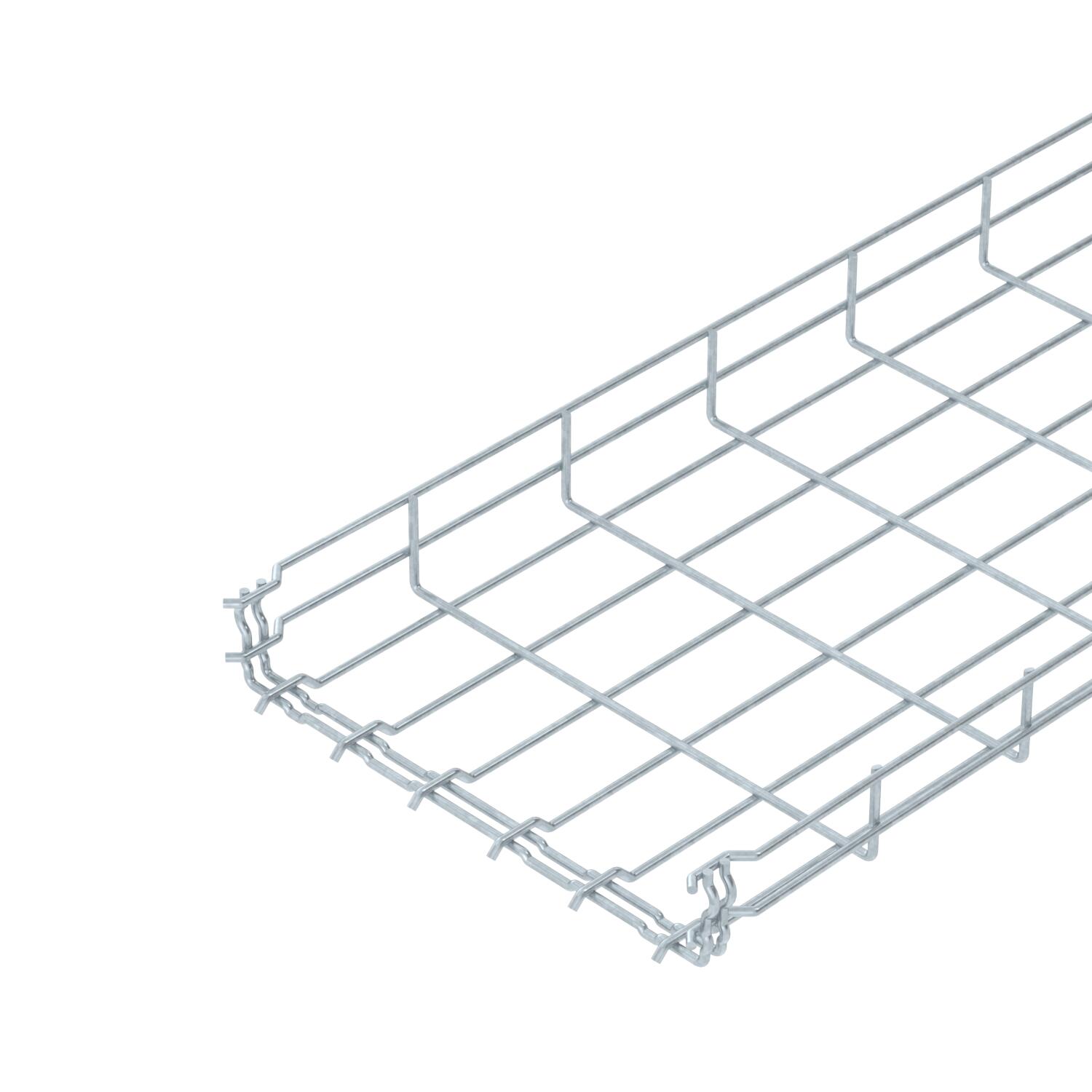

55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • Tűzállósági osztály E30
  • Function maintenance class E60
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 300 mm
Beépített válaszfal nélkül
Csavar nélküli összekötő igen
Felület merítetten tűzihorganyzott
H méret 58 mm
Hasznos keresztmetszet 129 cm²
Hasznos keresztmetszet 12900 mm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 2,17 in
Magasság 55 mm
Méret 55x300x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 11,81 in
szélesség 300 mm
Támaszköz 1,0 m 0,7 kN/m
Támaszköz 1,5 m 0,5 kN/m
Támaszköz 2,0 m 0,25 kN/m
Támaszköz 2,5 m 0,2 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – igen
Tűzvédelem Kábelspecifikus tűzálló kábeltartó-szerkezetek

Műszaki adatok

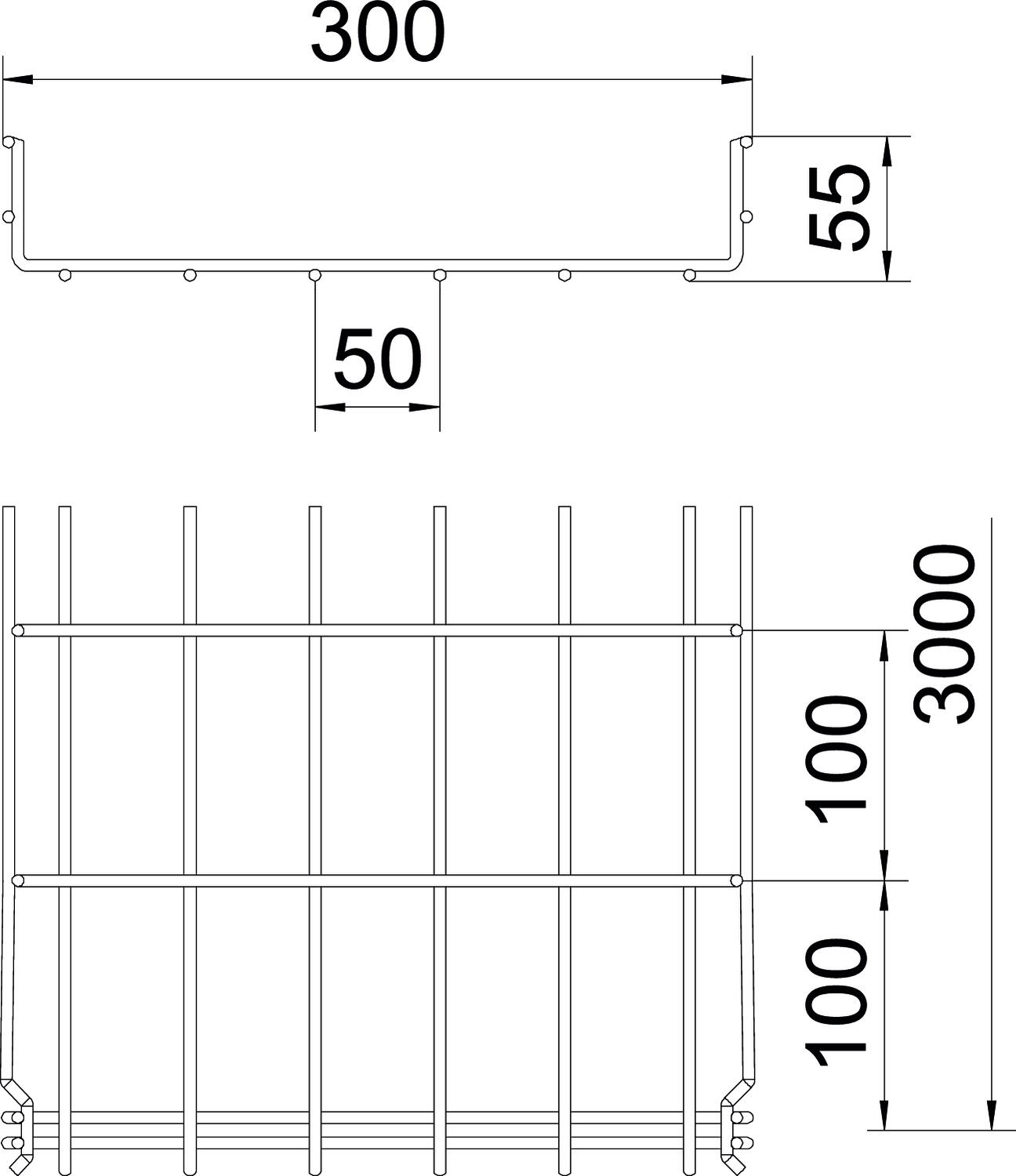

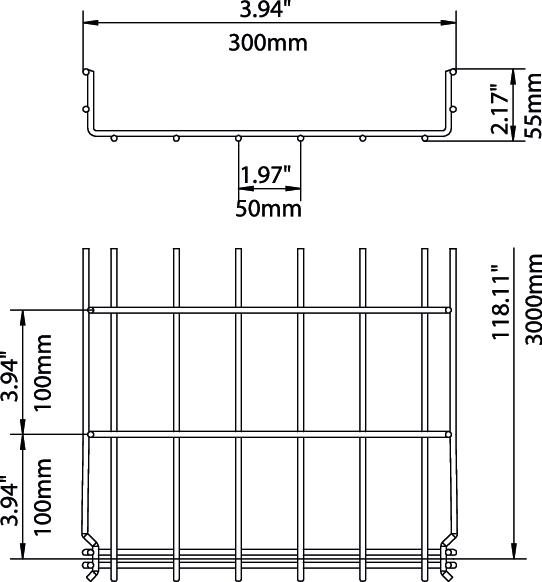

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja

GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² igen 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² igen 6001416
3 m
GRM 55 150 FT 3000 mm 150 mm 55 mm 3,9 mm 63 cm² igen 6001418
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² igen 6001420
3 m
GRM 55 200 4.8FT 3000 mm 200 mm 55 mm 4,8 mm 87 cm² igen 6001421
3 m
GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² igen 6001424
3 m
GRM 55 400 FT 3000 mm 400 mm 55 mm 4,8 mm 175 cm² igen 6001428
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nem 6001432
3 m
GRM 55 600 FT 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nem 6001436
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FT Rápattintható rácsos kábeltálca-fedél, FT DGRR 300 FT 6001828
3 m
Sarokösszekötő, FT Sarokösszekötő, FT GEV 36 FT 6016723
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Válaszfal 45 DD Válaszfal 45 DD TSG 45 DD 6062321
3 m
Kábel kilépő lemez, FT Kábel kilépő lemez, FT KAB GR FT 6220142
10 Darab
Rácsos kábeltálca adapter tetővezeték tartóhoz Rácsos kábeltálca adapter tetővezeték tartóhoz 165 MBG HGRM 5218886
50 Darab
Letöltések

Letöltés
Letöltés

Kiválasztási segédlet GR-Magic® , 2.00MB , pdf
Letöltés
Letöltés
Letöltés

GRM 55 300 FT / 6001424
Letöltés
