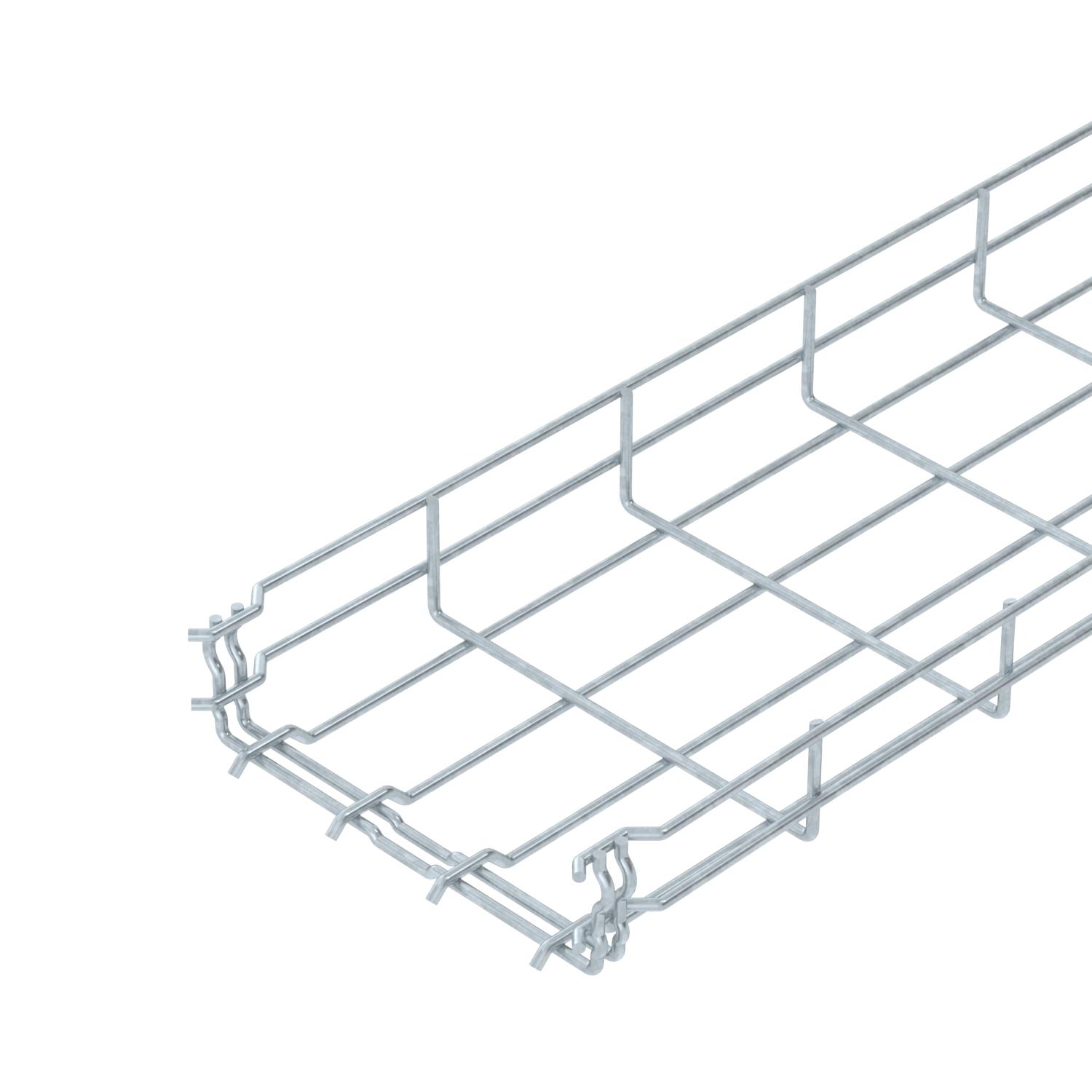

Termékleírás55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
- Műszaki adatok
-
Műszaki adatok

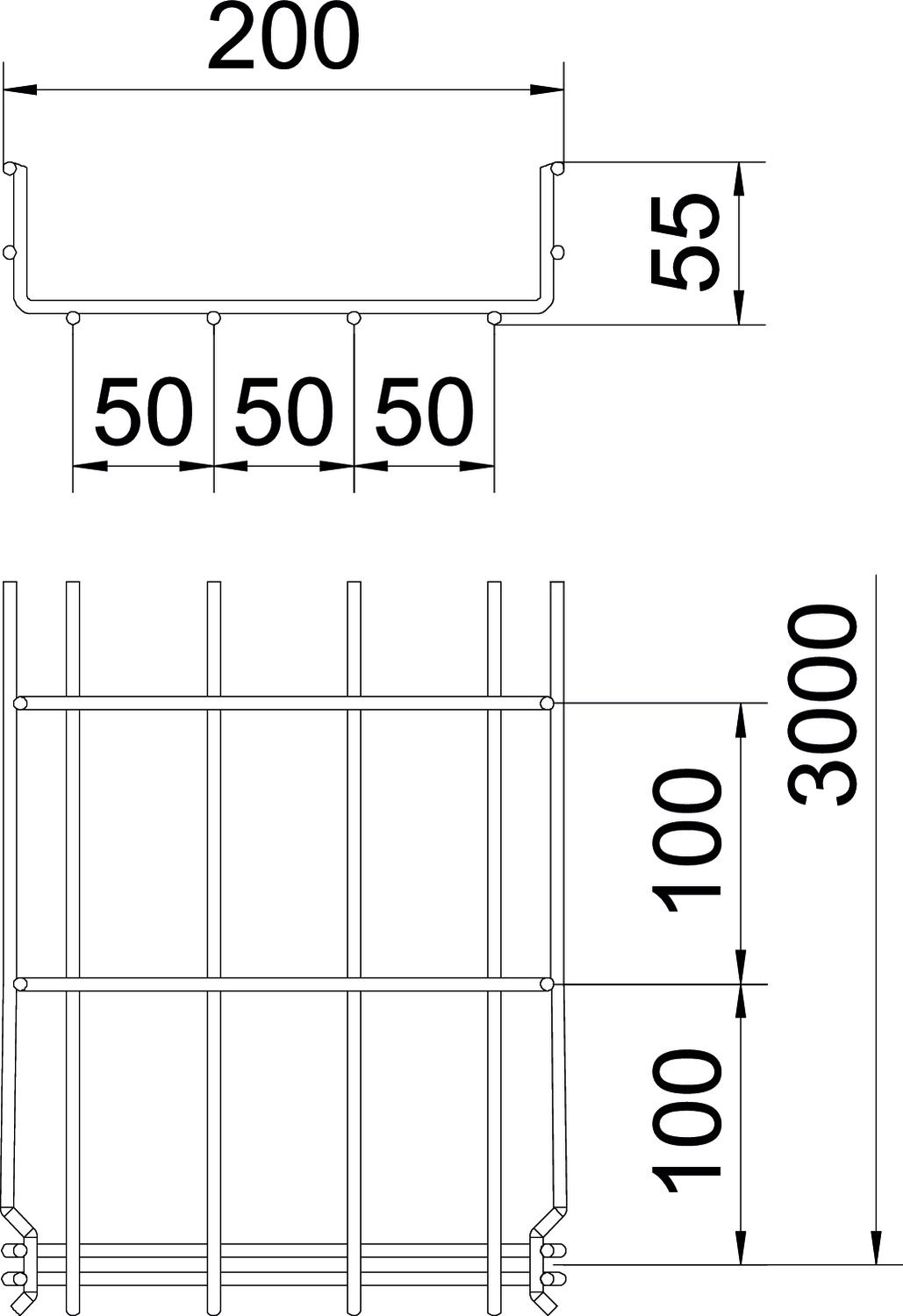

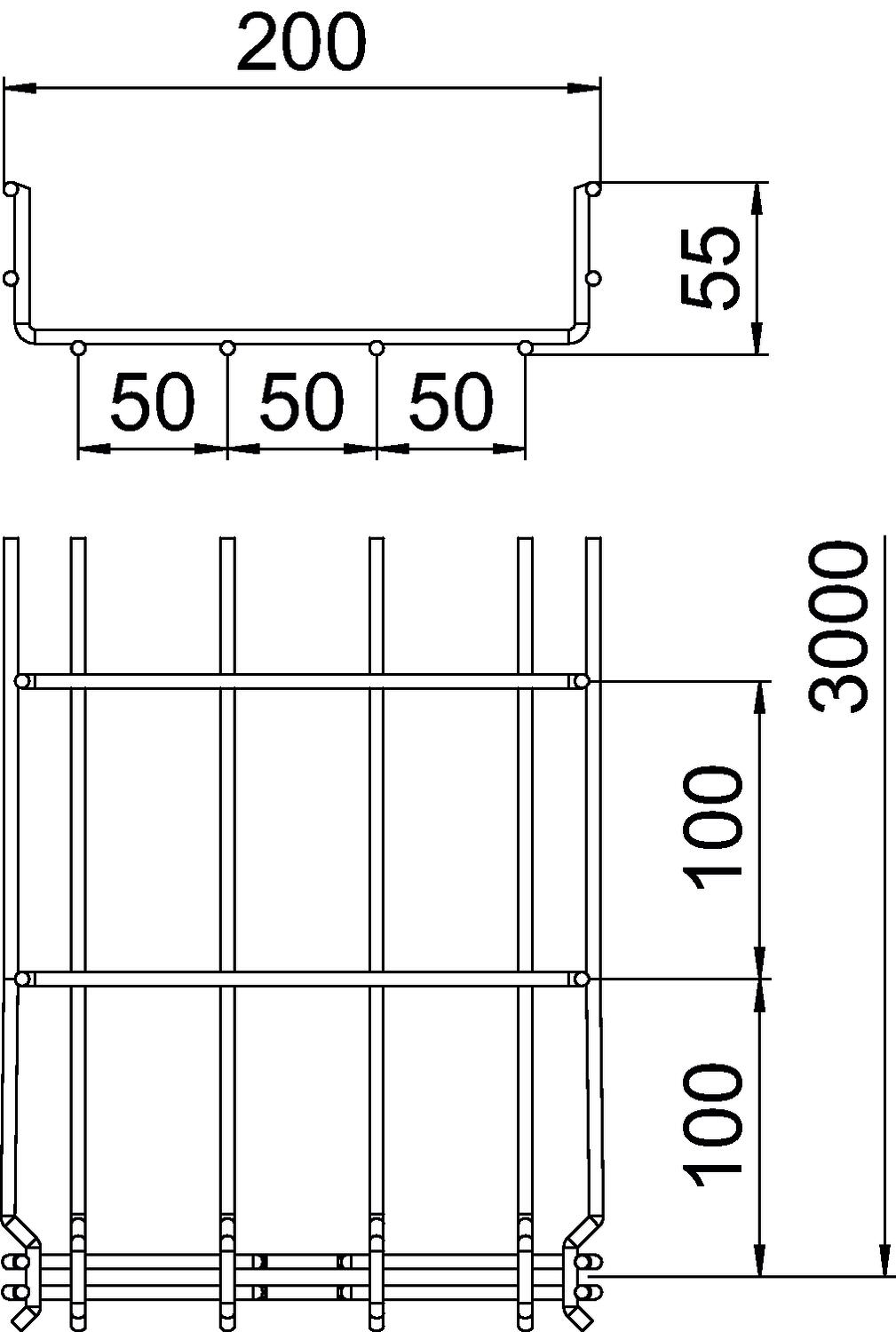

Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 200 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,201 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület merítetten tűzihorganyzott H méret 58 mm Hasznos keresztmetszet 8700 mm² Hasznos keresztmetszet 87 cm² hossz 3000 mm Huzalátmérő 4,8 mm Magasság 55 mm Magasság 2,17 in Méret 55x200x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott nem szélesség 200 mm szélesség 7,87 in Szín rozsdavörös Támaszköz 1,0 m 0,7 kN/m Támaszköz 1,5 m 0,5 kN/m Támaszköz 2,0 m 0,25 kN/m Támaszköz 2,5 m 0,2 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Tűzvédelem Kábelspecifikus tűzálló kábeltartó-szerkezetek Műszaki adatok
GRM 55 típusú GR-Magic rácsos kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
