GR Magic® rácsos kábeltálca, 55 FT

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	55 mm

Huzalátmérő

Hasznos keresztmetszet

Tűzálló kábelrendszerek –

Termékleírás

Termékleírás

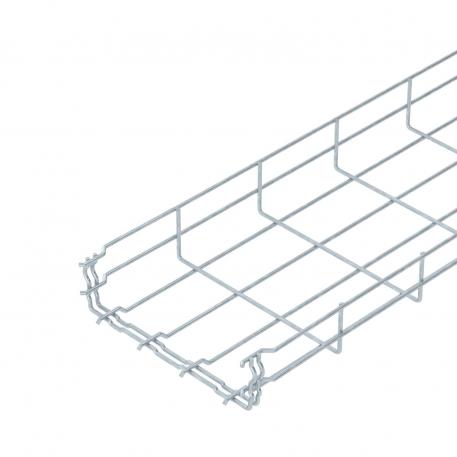

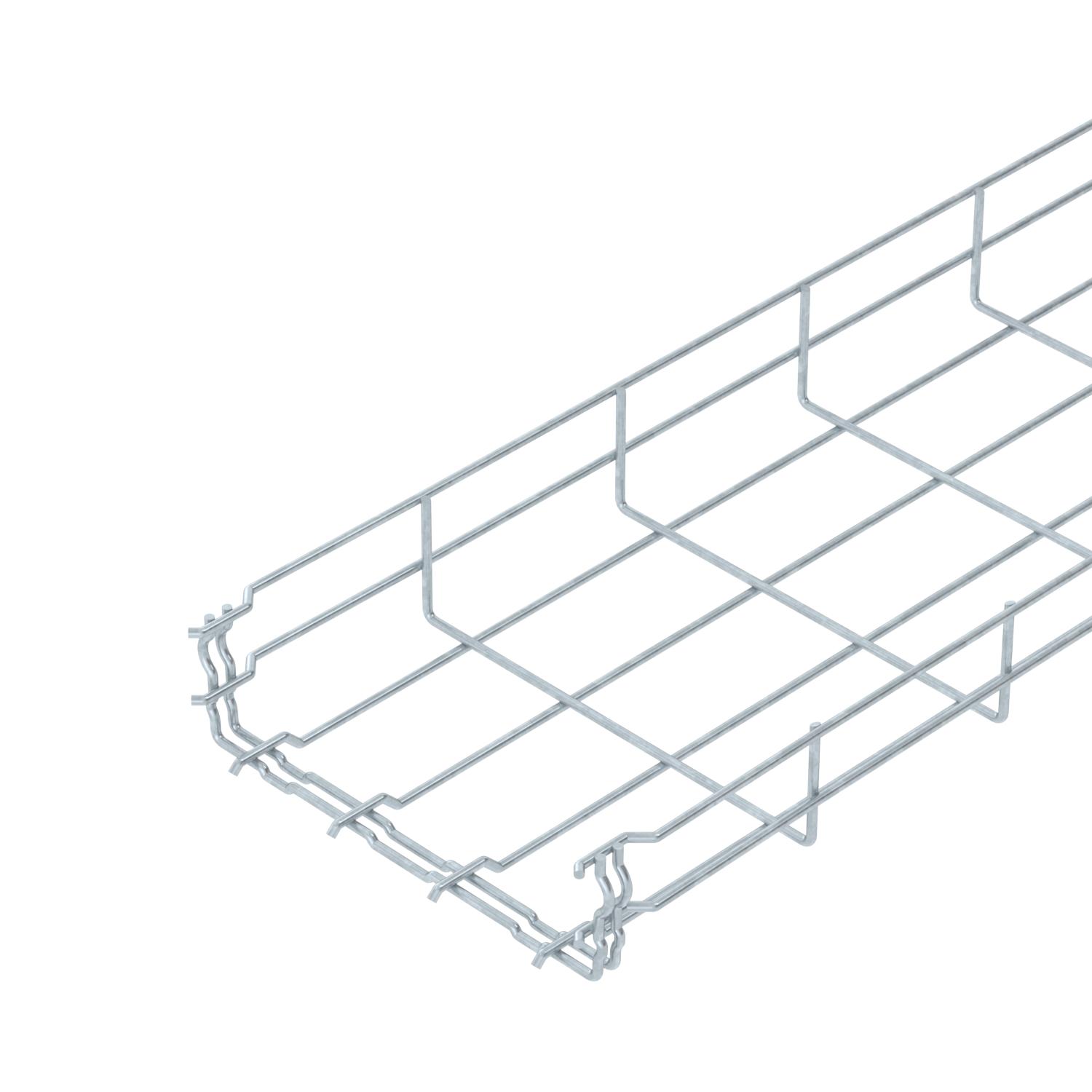

55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
B méret	200 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,332 kg CO₂e / 1 Méter
Csavar nélküli összekötő	igen
Felület	merítetten tűzihorganyzott
H méret	58 mm
Hasznos keresztmetszet	8700 mm²
Hasznos keresztmetszet	87 cm²
hossz	3000 mm
Huzalátmérő	3,9 mm
Magasság	55 mm
Magasság	2,17 in

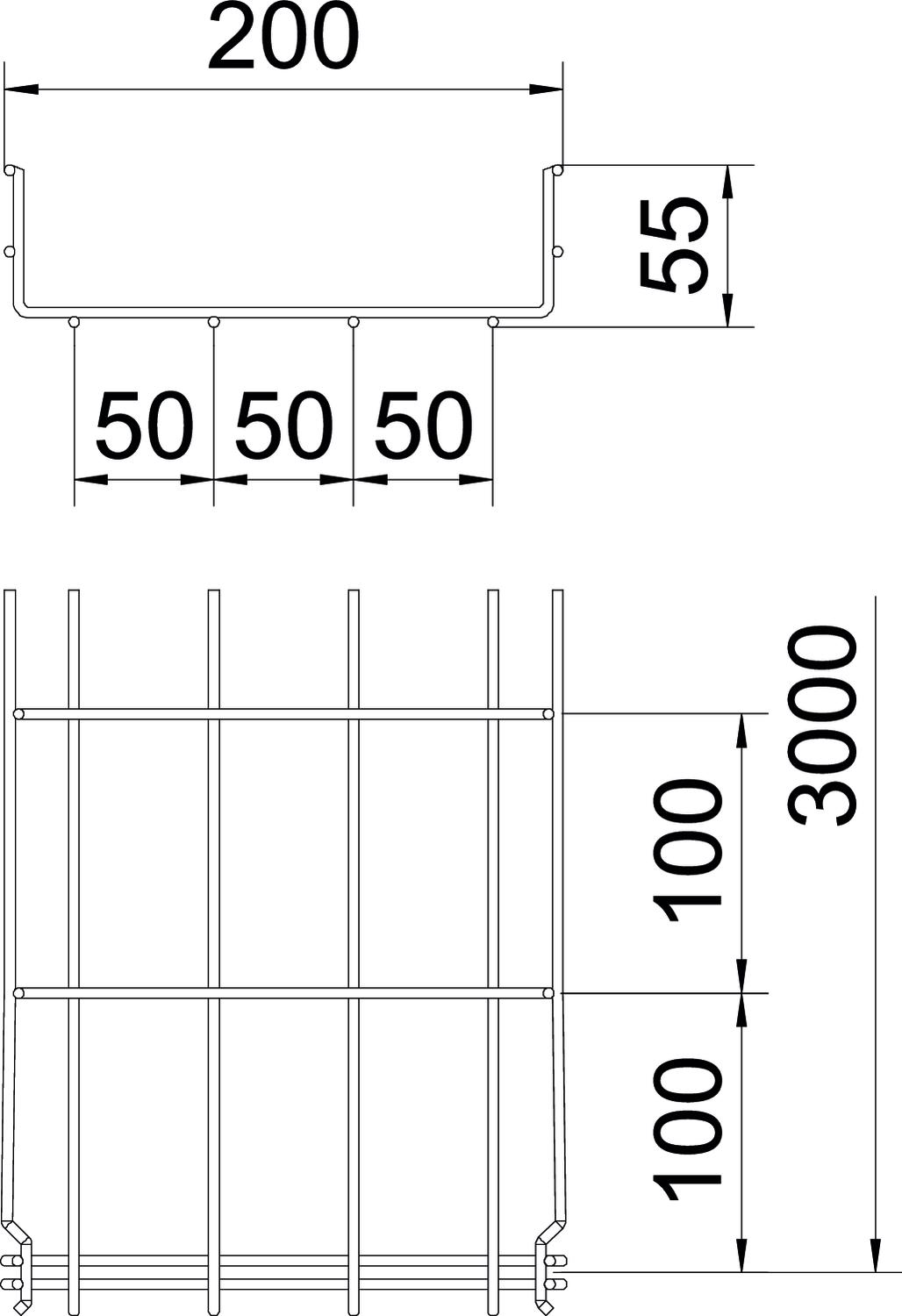

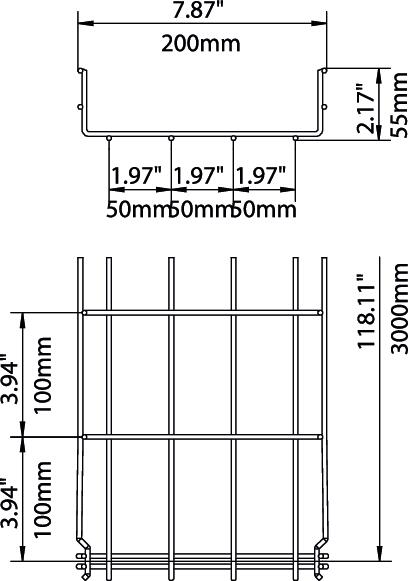

Méret	55x200x3000

Nagyfesztávú kivitel	nem
Összekötők kivitele	Integrált összekötő
Profilalak	U-idom
Rozsdamentes acél, maratott	nem
szélesség	200 mm
szélesség	7,87 in
Szín	rozsdavörös
Támaszköz 1,0 m	0,35 kN/m
Támaszköz 1,5 m	0,2 kN/m
Támaszköz 2,0 m	0,1 kN/m
Támaszköz 2,5 m	0,1 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Kábelspecifikus tűzálló kábeltartó-szerkezetek

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	igen	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	igen	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	igen	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	igen	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	igen	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	igen	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	igen	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nem	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nem	6001436	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FT	DGRR 200 FT	6001826	m	3 m
Sarokösszekötő, FT	GEV 36 FT	6016723	Darab	20 Darab

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Kábel kilépő lemez, FT	KAB GR FT	6220142	Darab	10 Darab
Rácsos kábeltálca adapter tetővezeték tartóhoz	165 MBG HGRM	5218886	Darab	50 Darab
