GR-Magic® rácsos kábeltálca, 35 A4
Rend. szám 6000086 | EAN-kód 4012195978077
- Termékleírás
-

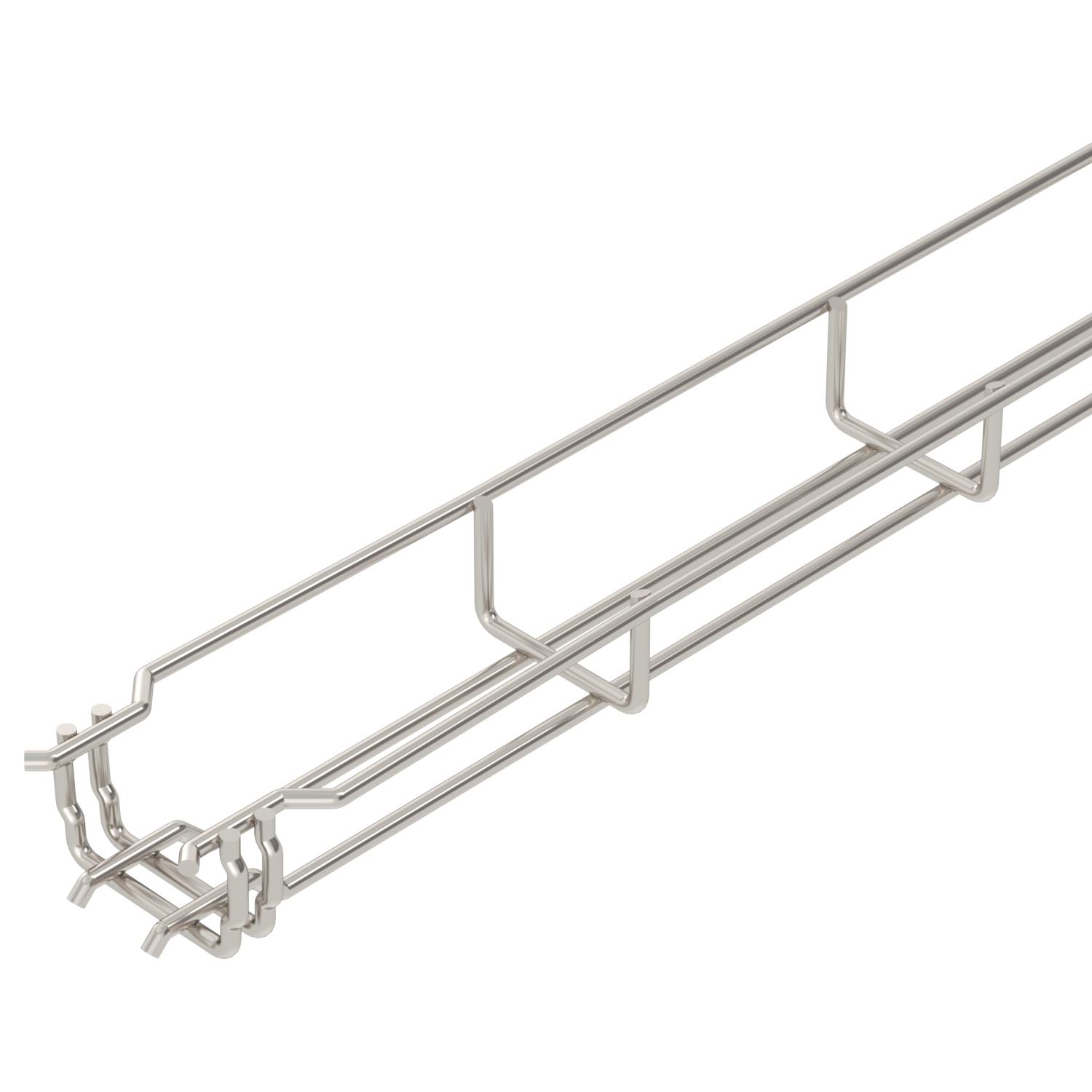

Termékleírás35 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
-
- Műszaki adatok
-
Műszaki adatok

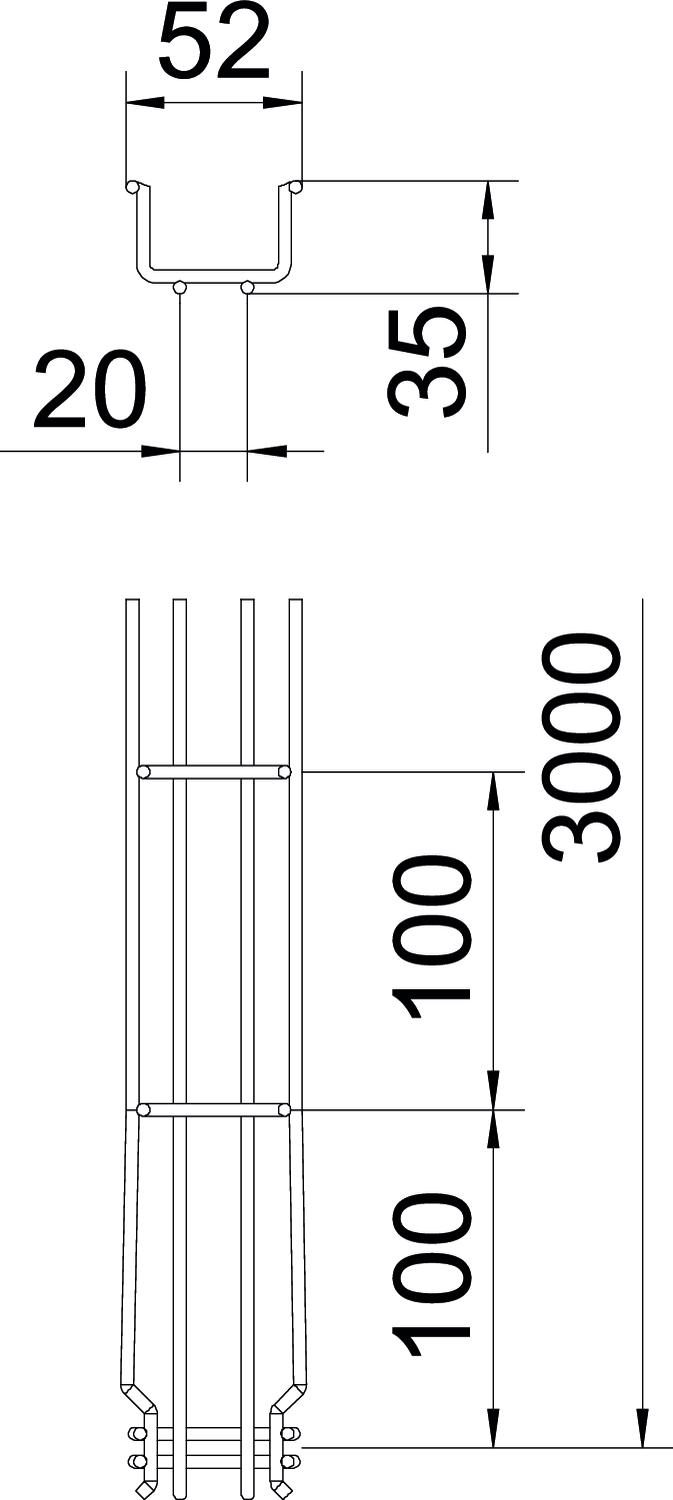

Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 52 mm Beépített válaszfal nélkül CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,3129 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt Hasznos keresztmetszet 9,4 cm² Hasznos keresztmetszet 1750 mm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 35 mm Magasság 1,38 in Méret 35x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak U-idom Rozsdamentes acél, maratott igen szélesség 1,97 in szélesség 50 mm Szín nemesacél Támaszköz 1,0 m 0,25 kN/m Támaszköz 1,5 m 0,11 kN/m Támaszköz 2,0 m 0,1 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem Műszaki adatok
GRM 35 típusú GR-Magic rácsos kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Sarokösszekötő
GEV 36 A4 6016764 10 Darab - Letöltések
-
