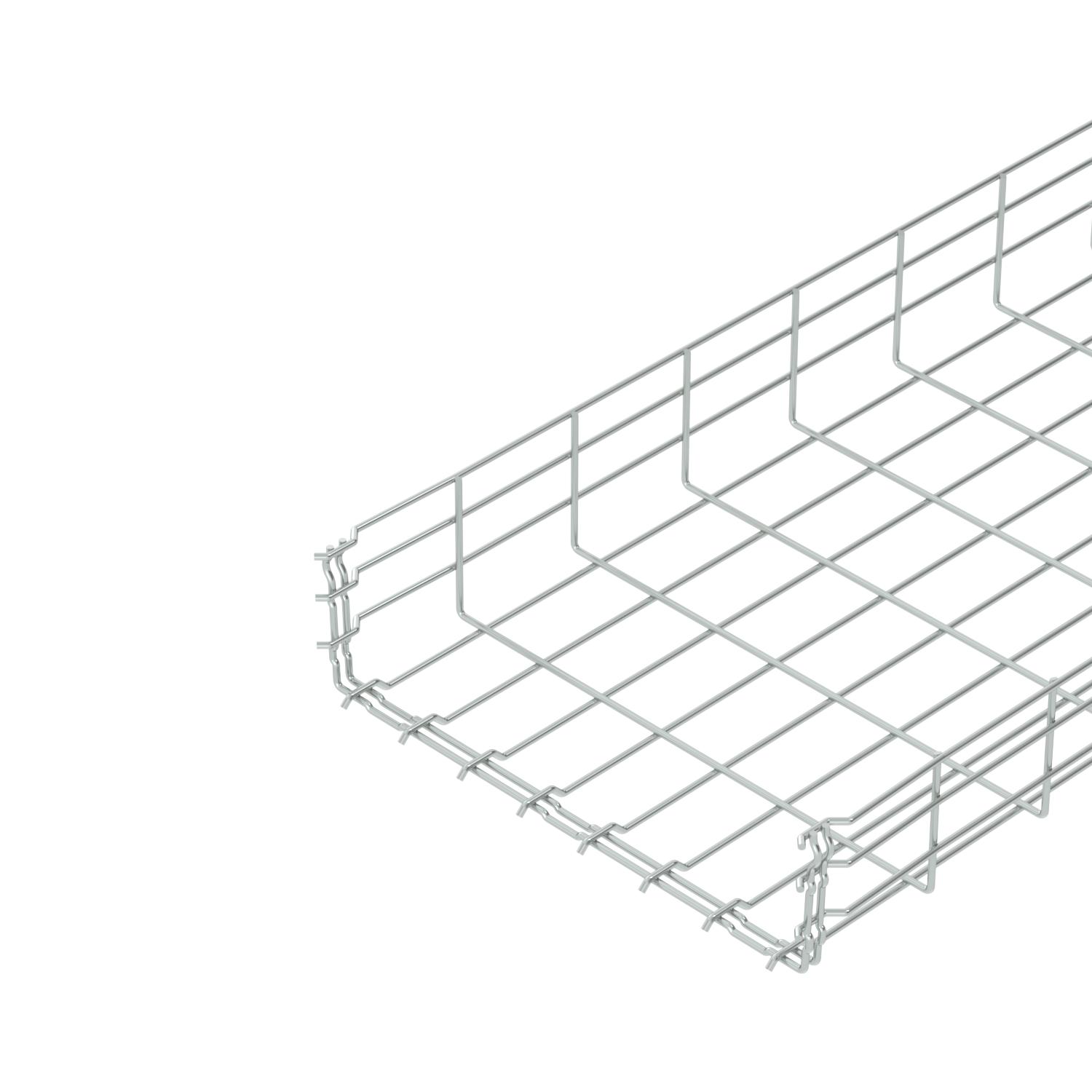

GR Magic® rácsos kábeltálca, 105 G

Rend. szám 6002410 | EAN-kód 4012196020751

3000 mm
105 mm
nem
Termékleírás
Termékleírás
105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 400 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 5,124 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület galvanikusan horganyzott
H méret 108 mm
Hasznos keresztmetszet 363 cm²
Hasznos keresztmetszet 36300 mm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 4,13 in
Magasság 105 mm
Méret 105x400x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 400 mm
szélesség 15,75 in
Szín rozsdavörös
Támaszköz 1,0 m 1,6 kN/m
Támaszköz 1,5 m 0,8 kN/m
Támaszköz 2,0 m 0,5 kN/m
Támaszköz 2,5 m 0,33 kN/m
Támaszköz 3,0 m 0,3 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nem 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nem 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nem 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nem 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nem 6002410
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nem 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nem 6002417
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FS Rápattintható rácsos kábeltálca-fedél, FS DGRR 400 FS 6001850
3 m
Sarokösszekötő Sarokösszekötő GEV 36 G 6016715
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal, 85 FS Válaszfal, 85 FS TSG 85 FS 6062114
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR FS 6220139
10 Darab
Letöltések

Letöltés

Letöltés
Letöltés
Letöltés
Letöltés
Letöltés
Letöltés

EU megfelelőségi nyilatkozat GRM 105 400 G / 6002410 , 0.15MB , pdf
Letöltés
UK megfelelőségi nyilatkozat GRM 105 400 G / 6002410 , 0.14MB , pdf
Letöltés
REACH Megfelelőségi nyilatkozat GRM 105 400 G / 6002410 , 0.12MB , pdf
Letöltés
RoHS Megfelelőségi nyilatkozat GRM 105 400 G / 6002410 , 0.12MB , pdf
Letöltés

Letöltés
Letöltés
Letöltés
Letöltés
Letöltés

Kiválasztási segédlet GR-Magic® , 2.00MB , pdf
