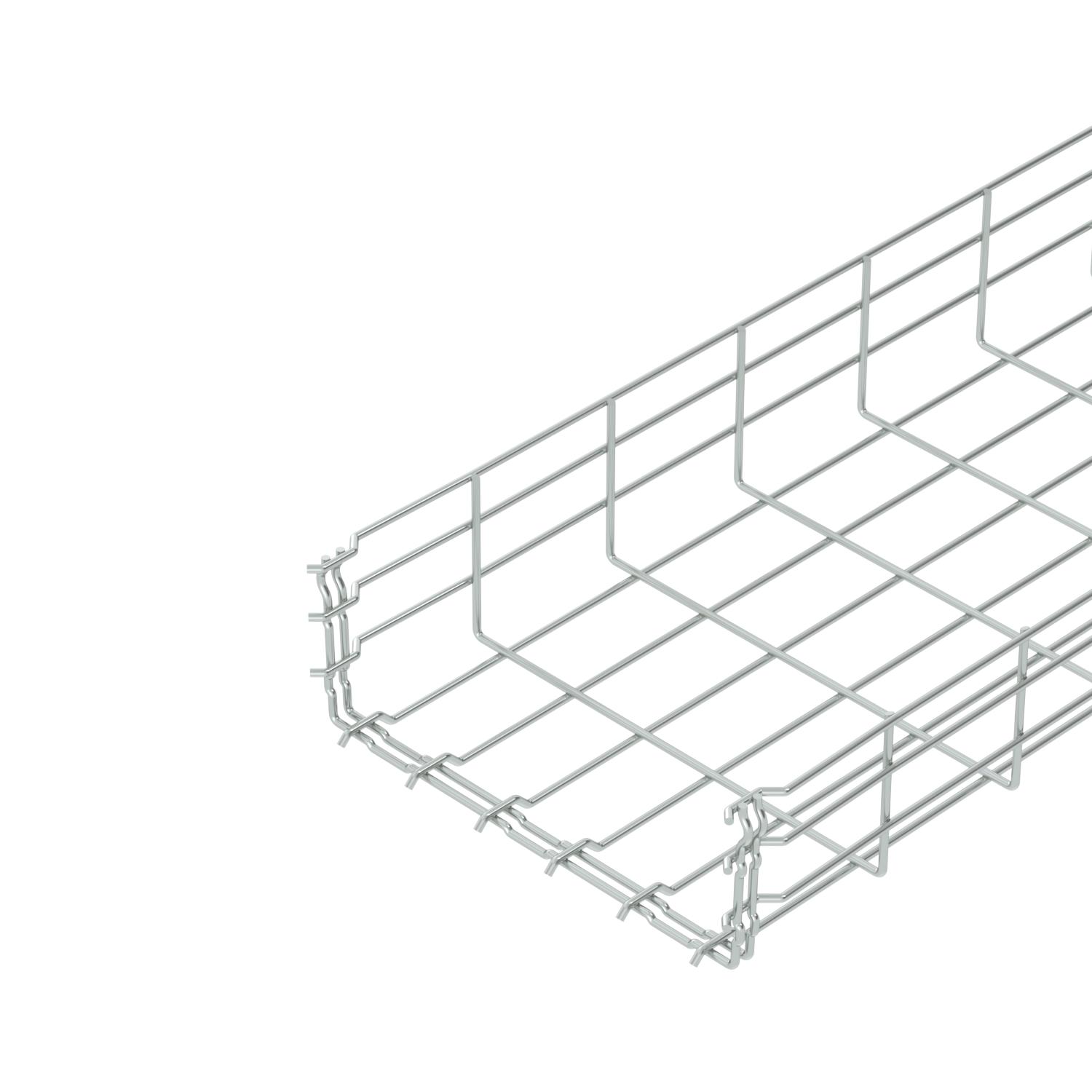

GR Magic® rácsos kábeltálca, 105 G

Rend. szám 6002408 | EAN-kód 4012196020638

3000 mm
105 mm
nem
Termékleírás
Termékleírás
105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással

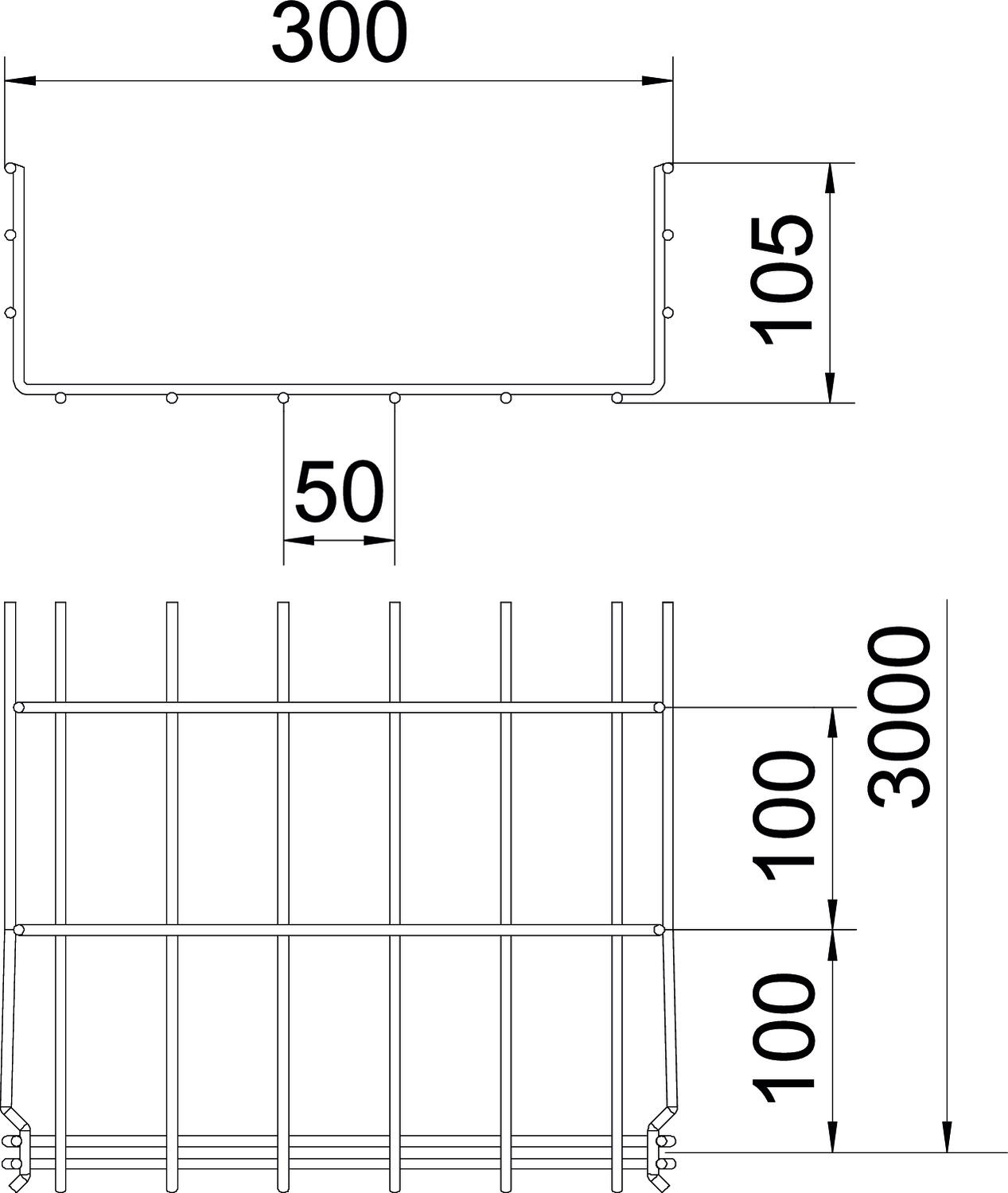

B méret 300 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 4,356 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület galvanikusan horganyzott
H méret 108 mm
Hasznos keresztmetszet 26800 mm²
Hasznos keresztmetszet 268 cm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 105 mm

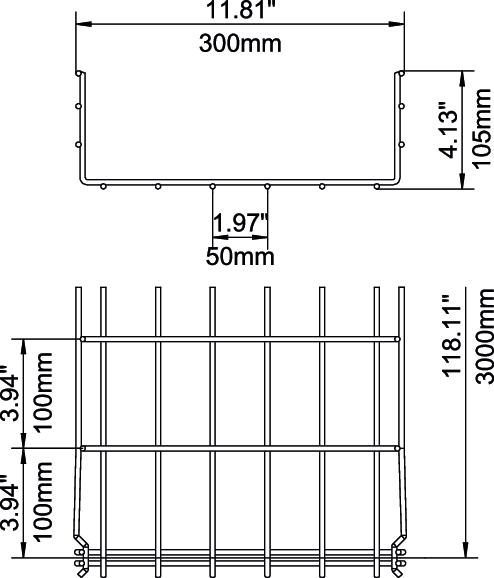

Magasság 4,13 in
Méret 105x300x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 300 mm
szélesség 11,81 in
Szín rozsdavörös
Támaszköz 1,0 m 1,6 kN/m
Támaszköz 1,5 m 0,8 kN/m
Támaszköz 2,0 m 0,5 kN/m
Támaszköz 2,5 m 0,33 kN/m
Támaszköz 3,0 m 0,3 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nem 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nem 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nem 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nem 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nem 6002410
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nem 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nem 6002417
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rápattintható rácsos kábeltálca-fedél, FS Rápattintható rácsos kábeltálca-fedél, FS DGRR 300 FS 6001848
3 m
Sarokösszekötő Sarokösszekötő GEV 36 G 6016715
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal, 85 FS Válaszfal, 85 FS TSG 85 FS 6062114
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR FS 6220139
10 Darab
