GR Magic® rácsos kábeltálca, 105 FT 3000 | 100 | 105 | 3,9 | 82 | nem
morepic-1 morepic-2 video-1 video-2

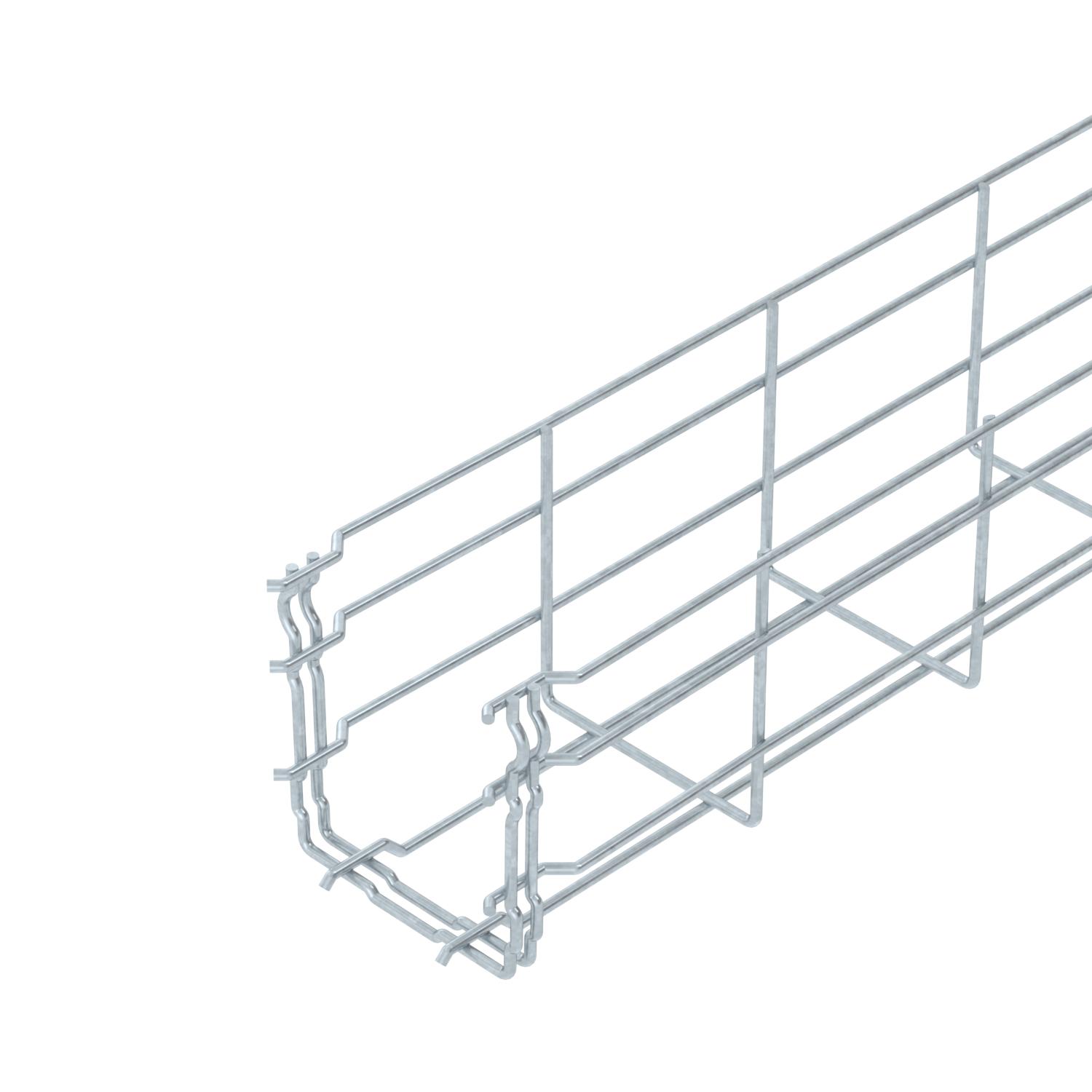

GR Magic® rácsos kábeltálca, 105 FT

Rend. szám 6002431 | EAN-kód 4012196021239

3000 mm
105 mm
nem
Termékleírás
Termékleírás

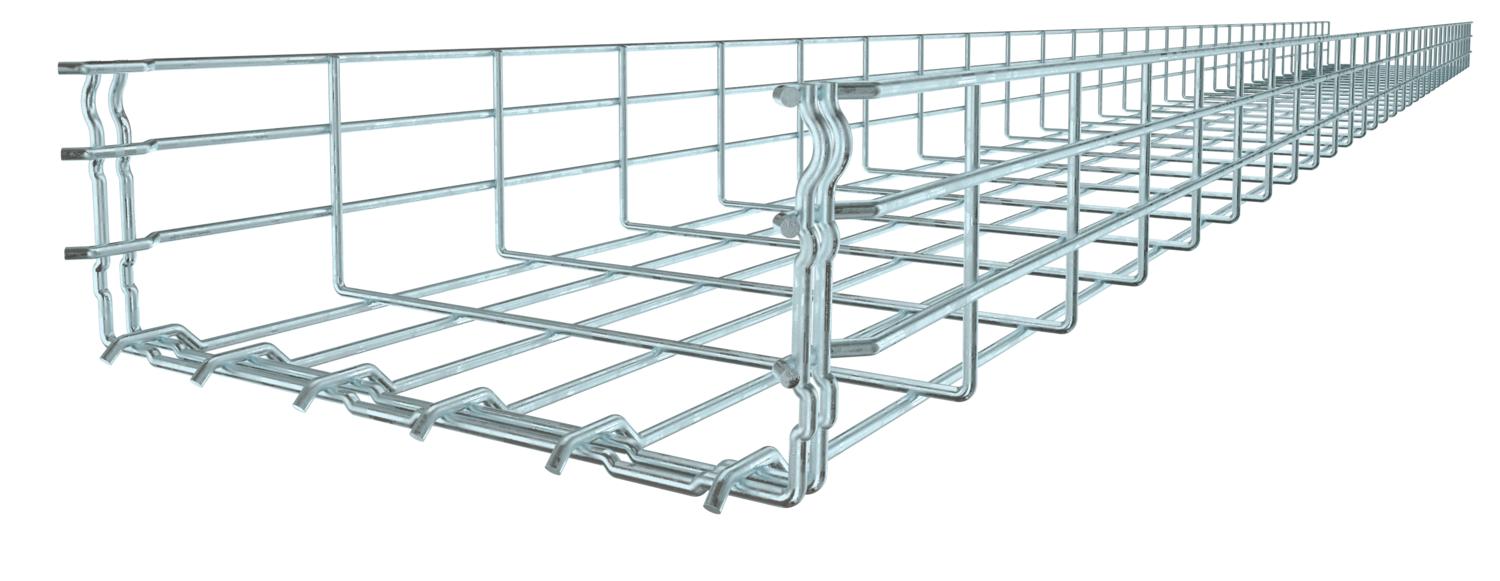

105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 100 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,167 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület merítetten tűzihorganyzott
H méret 108 mm
Hasznos keresztmetszet 82 cm²
Hasznos keresztmetszet 8200 mm²
hossz 3000 mm
Huzalátmérő 3,9 mm
Magasság 105 mm
Magasság 4,13 in

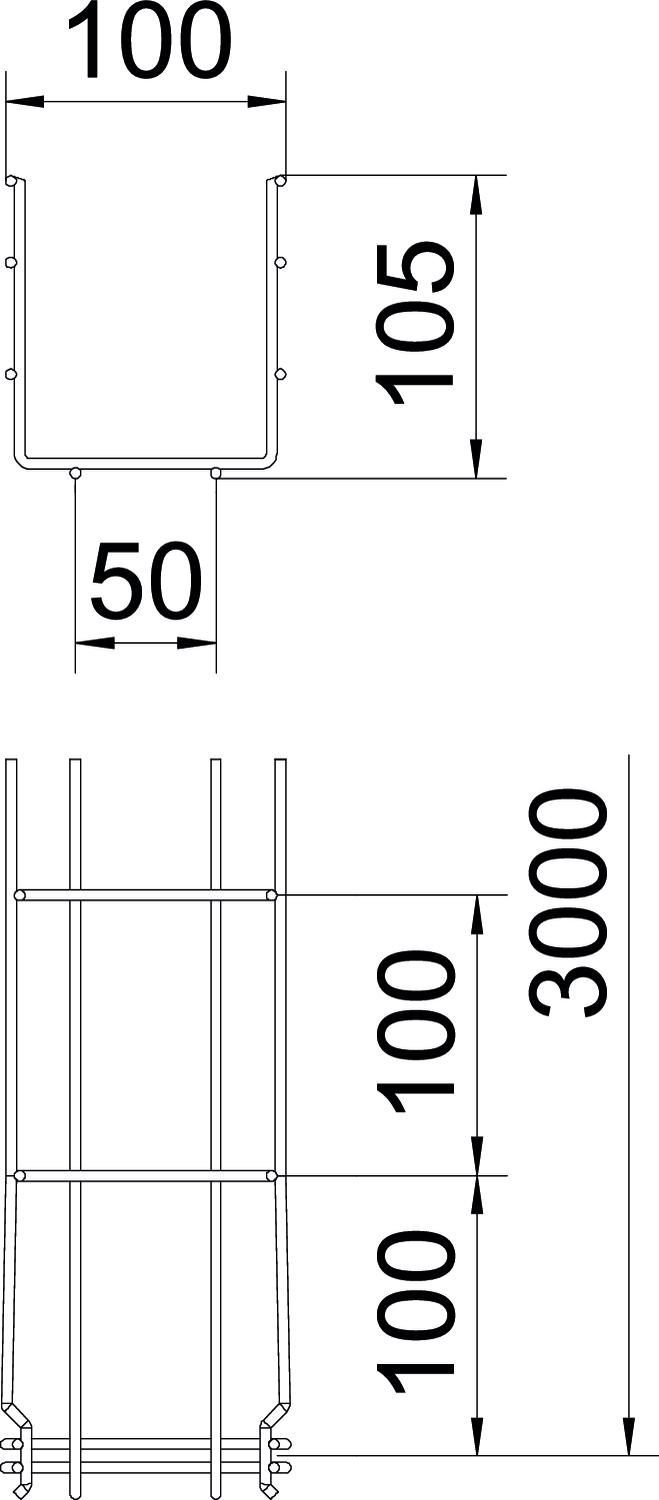

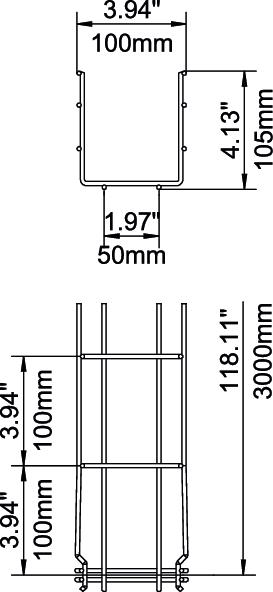

Méret 105x100x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 3,94 in
szélesség 100 mm
Szín rozsdavörös
Támaszköz 1,0 m 0,8 kN/m
Támaszköz 1,5 m 0,55 kN/m
Támaszköz 2,0 m 0,37 kN/m
Támaszköz 2,5 m 0,27 kN/m
Támaszköz 3,0 m 0,25 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

GRM 105 típusú rácsos tálca terhelési diagramja

GRM 105 típusú rácsos tálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nem 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nem 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nem 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nem 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nem 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nem 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nem 6002445
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

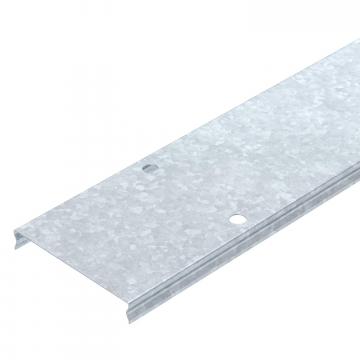

Rápattintható rácsos kábeltálca-fedél, FT Rápattintható rácsos kábeltálca-fedél, FT DGRR 100 FT 6001822
3 m
Sarokösszekötő, FT Sarokösszekötő, FT GEV 36 FT 6016723
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Válaszfal, 85 DD Válaszfal, 85 DD TSG 85 DD 6062331
3 m
Kábel kilépő lemez, FT Kábel kilépő lemez, FT KAB GR FT 6220142
10 Darab
