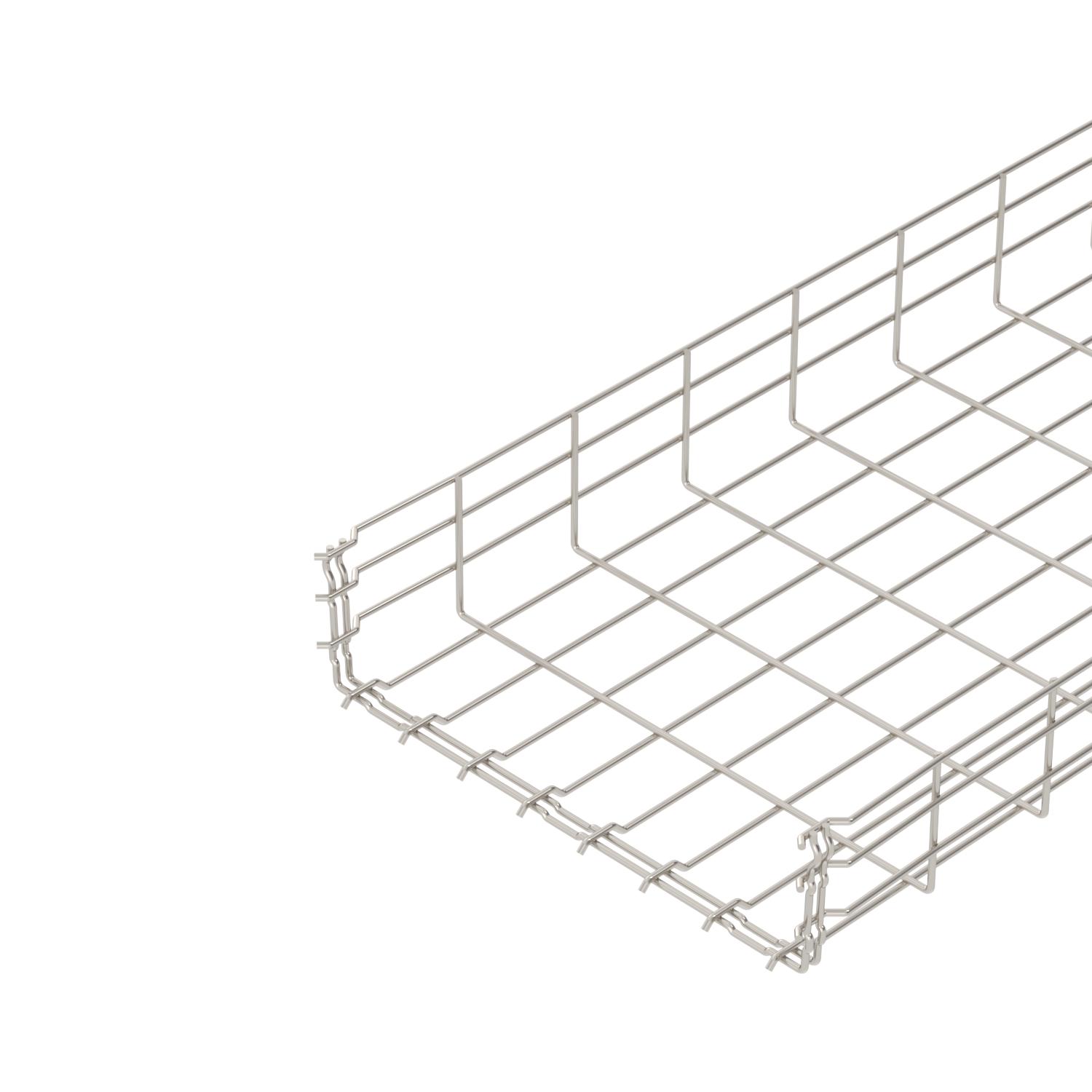

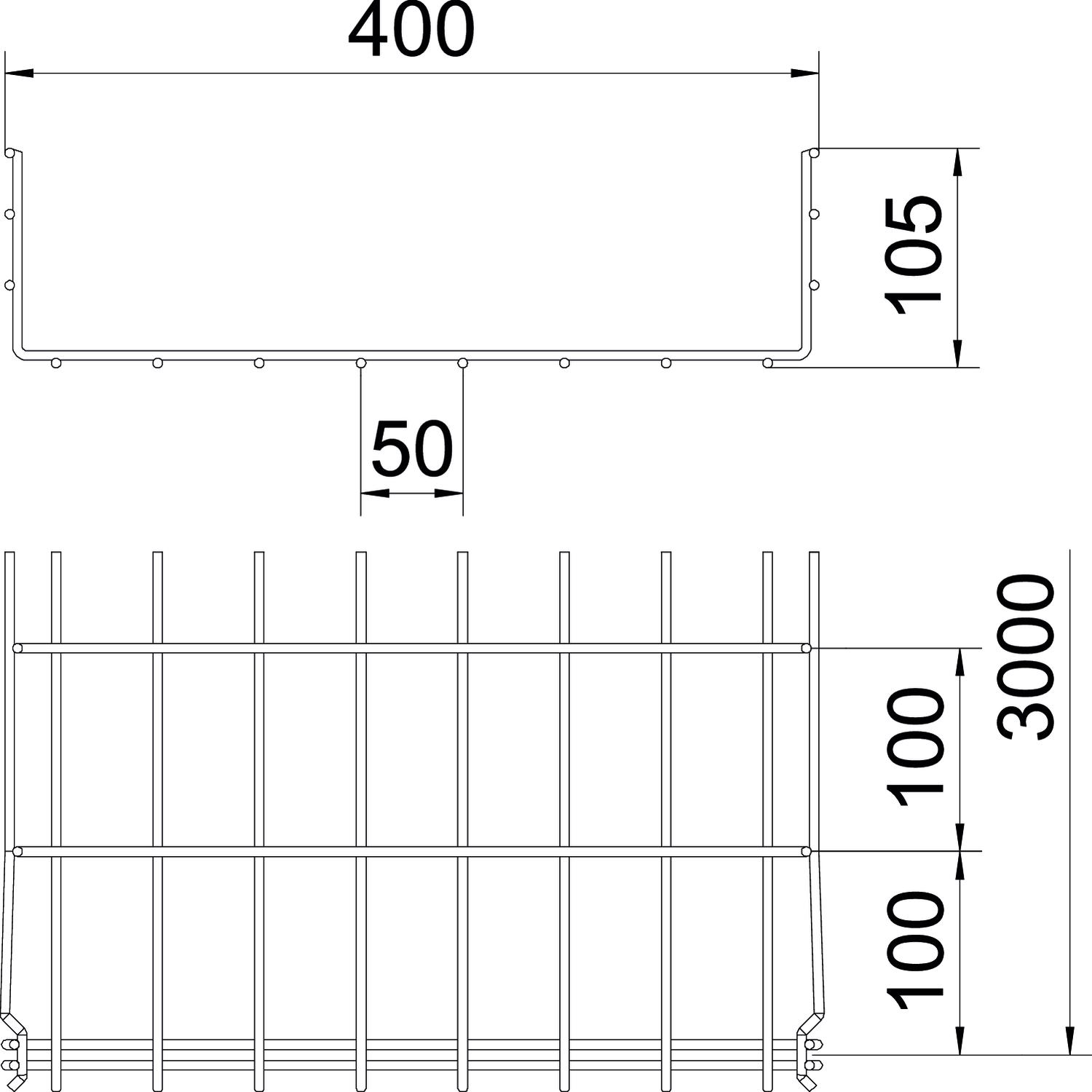

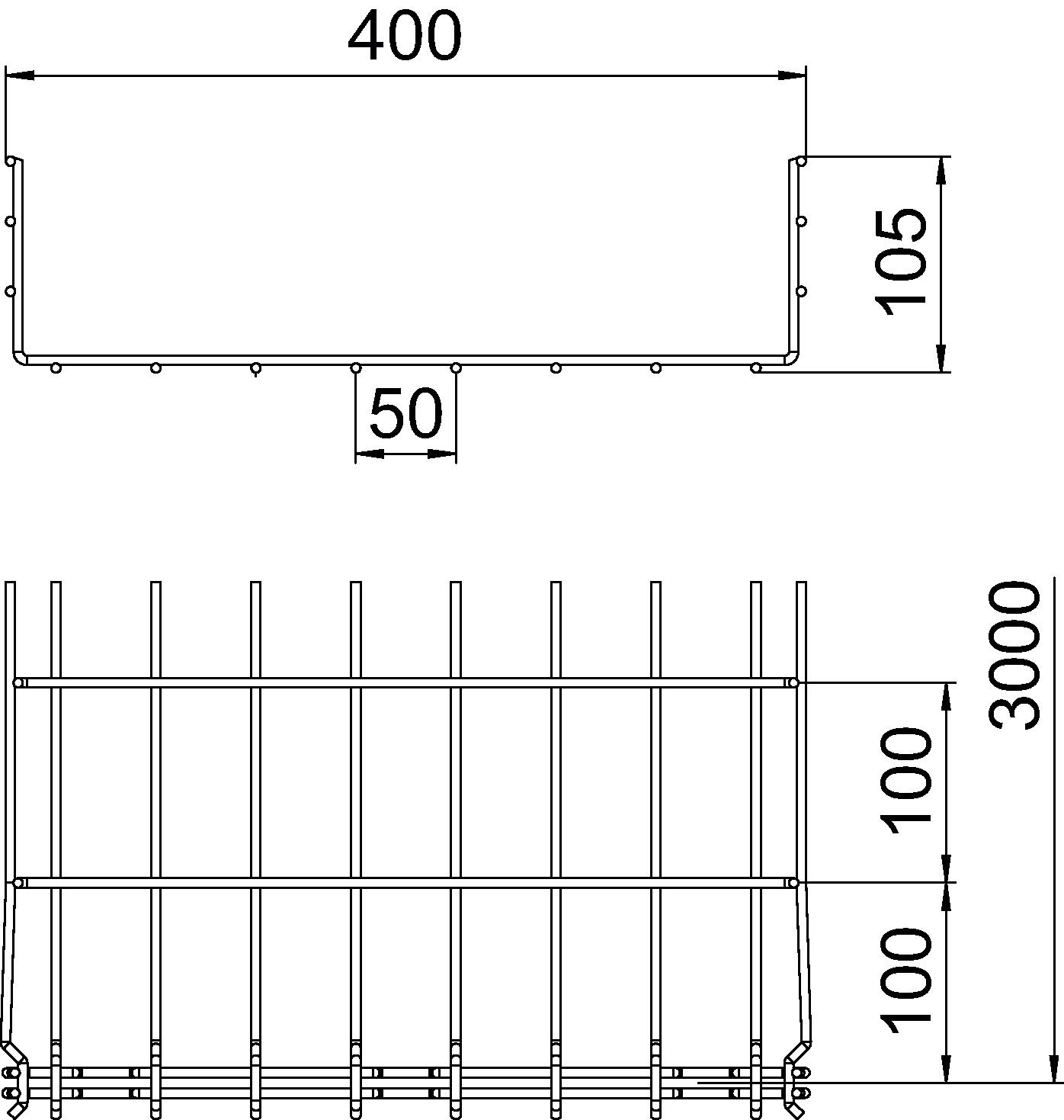

GR Magic® rácsos kábeltálca, 105 A2

Rend. szám 6002463 | EAN-kód 4012195149675

3000 mm
105 mm
nem
Termékleírás
Termékleírás
105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA declaration of conformity
Műszaki adatok

Műszaki adatok

Anyag rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 400 mm
Beépített válaszfal nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig 13,909 kg CO₂e / 1 Méter
Csavar nélküli összekötő igen
Felület felületkezelés nélkül, utókezelt
H méret 108 mm
Hasznos keresztmetszet 363 cm²
Hasznos keresztmetszet 36300 mm²
hossz 3000 mm
Huzalátmérő 4,8 mm
Magasság 105 mm
Magasság 4,13 in
Méret 105x400x3000
Nagyfesztávú kivitel nem
Összekötők kivitele Integrált összekötő
Profilalak U-idom
Rozsdamentes acél, maratott igen
szélesség 15,75 in
szélesség 400 mm
Szín nemesacél
Támaszköz 1,0 m 1,1 kN/m
Támaszköz 1,5 m 0,75 kN/m
Támaszköz 2,0 m 0,53 kN/m
Támaszköz 2,5 m 0,38 kN/m
Támaszköz 3,0 m 0,3 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

GRM 105 típusú rácsos tálca terhelési diagramja

GRM 105 típusú rácsos tálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nem 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nem 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nem 6002457
3 m
GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nem 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nem 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nem 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nem 6002469
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

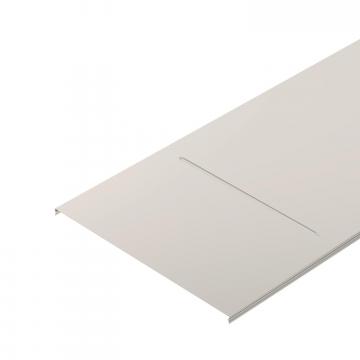

Rápattintható rácsos kábeltálca-fedél, A2 Rápattintható rácsos kábeltálca-fedél, A2 DGRR 400 A2 6001870
3 m
Sarokösszekötő Sarokösszekötő GEV 36 A2 6016731
20 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal, 85 A2 Válaszfal, 85 A2 TSG 85 A2 6062173
3 m
Rögzítőelem válaszfalakhoz Rögzítőelem válaszfalakhoz KS GR A2 6062282
30 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR A2 6220145
10 Darab
