GESR9 szerelvénybeépítő egység nyitó szerkezettel
Rend. szám 7405465 | EAN-kód 4012195840718
- Termékleírás
-

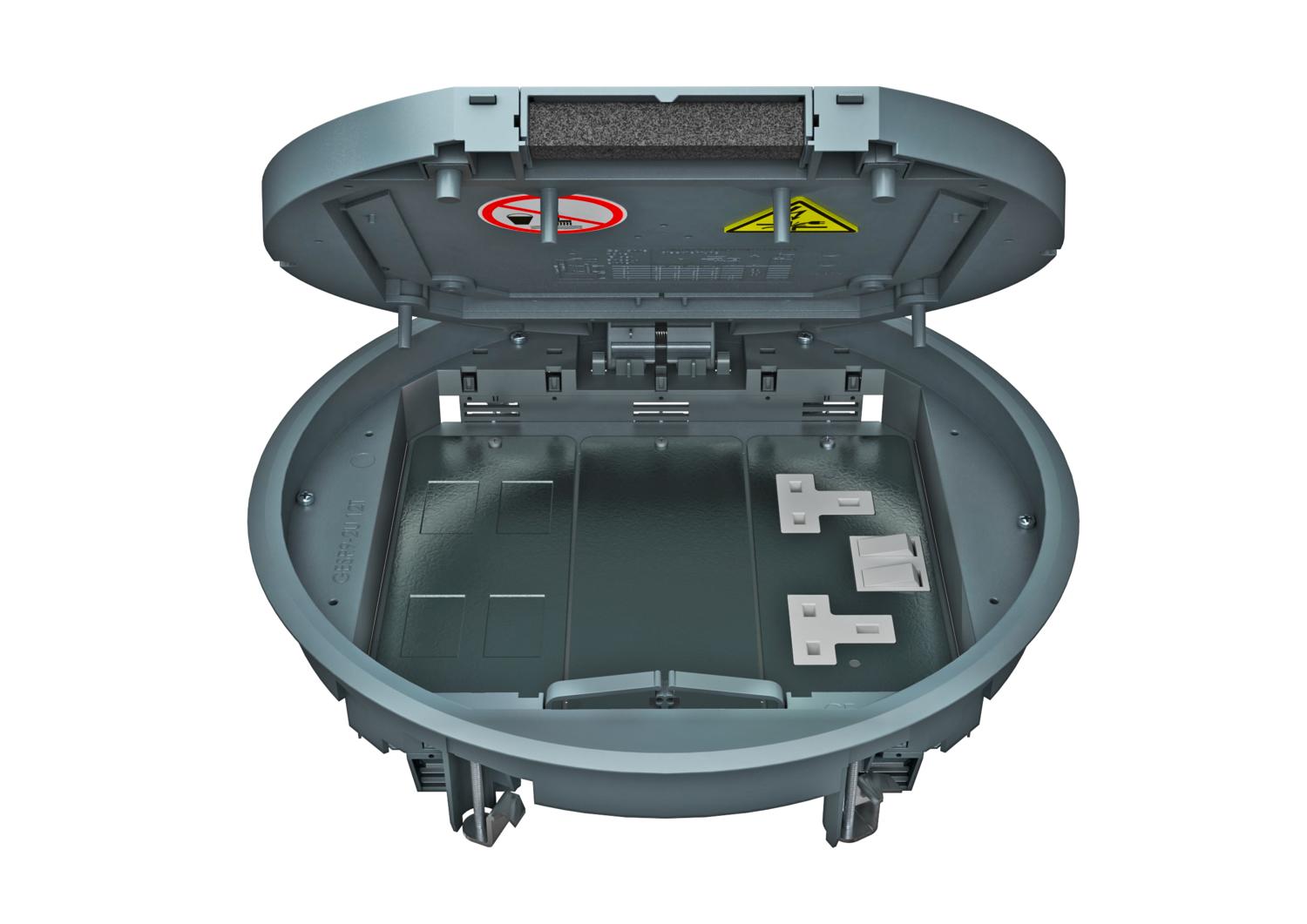

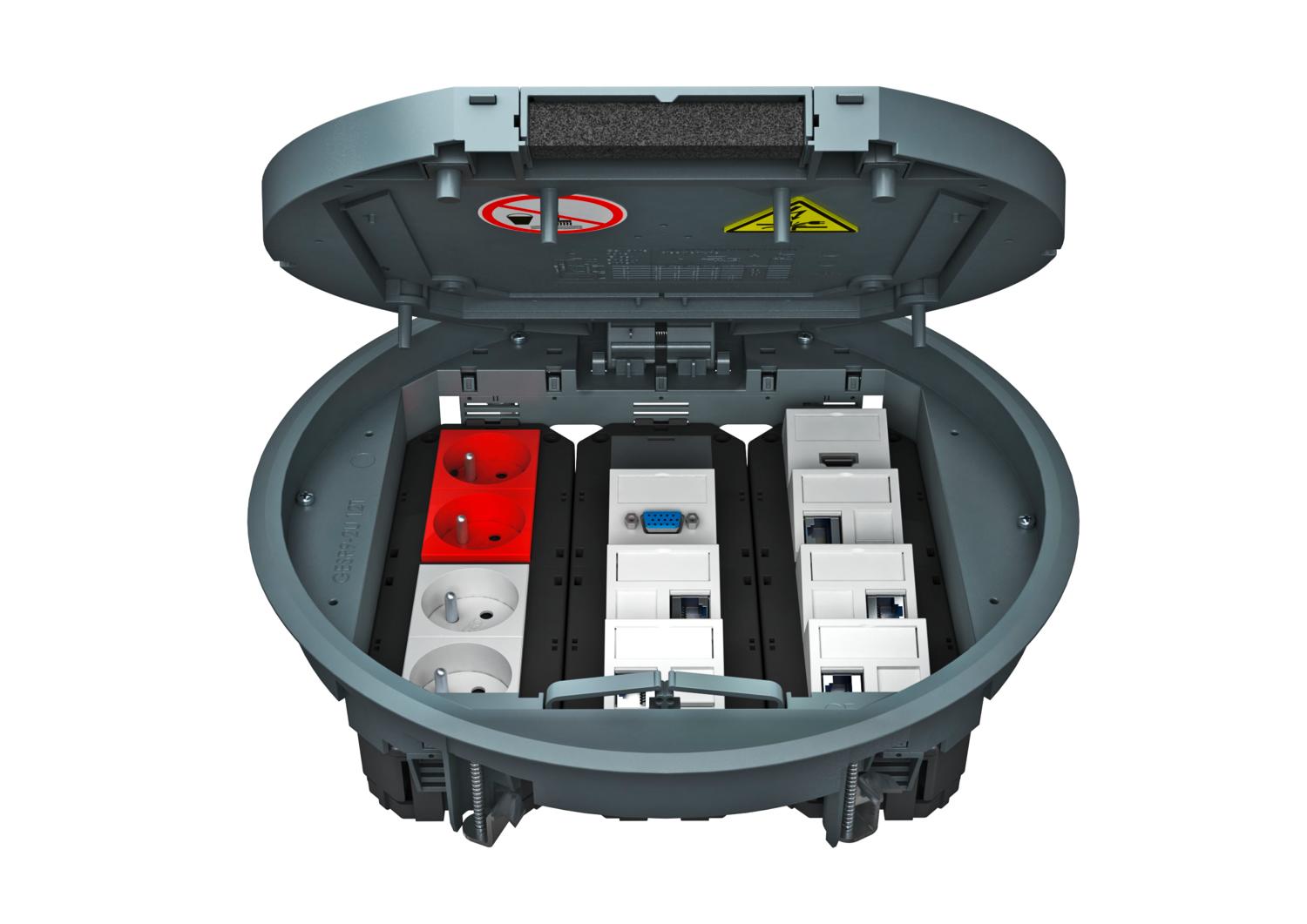

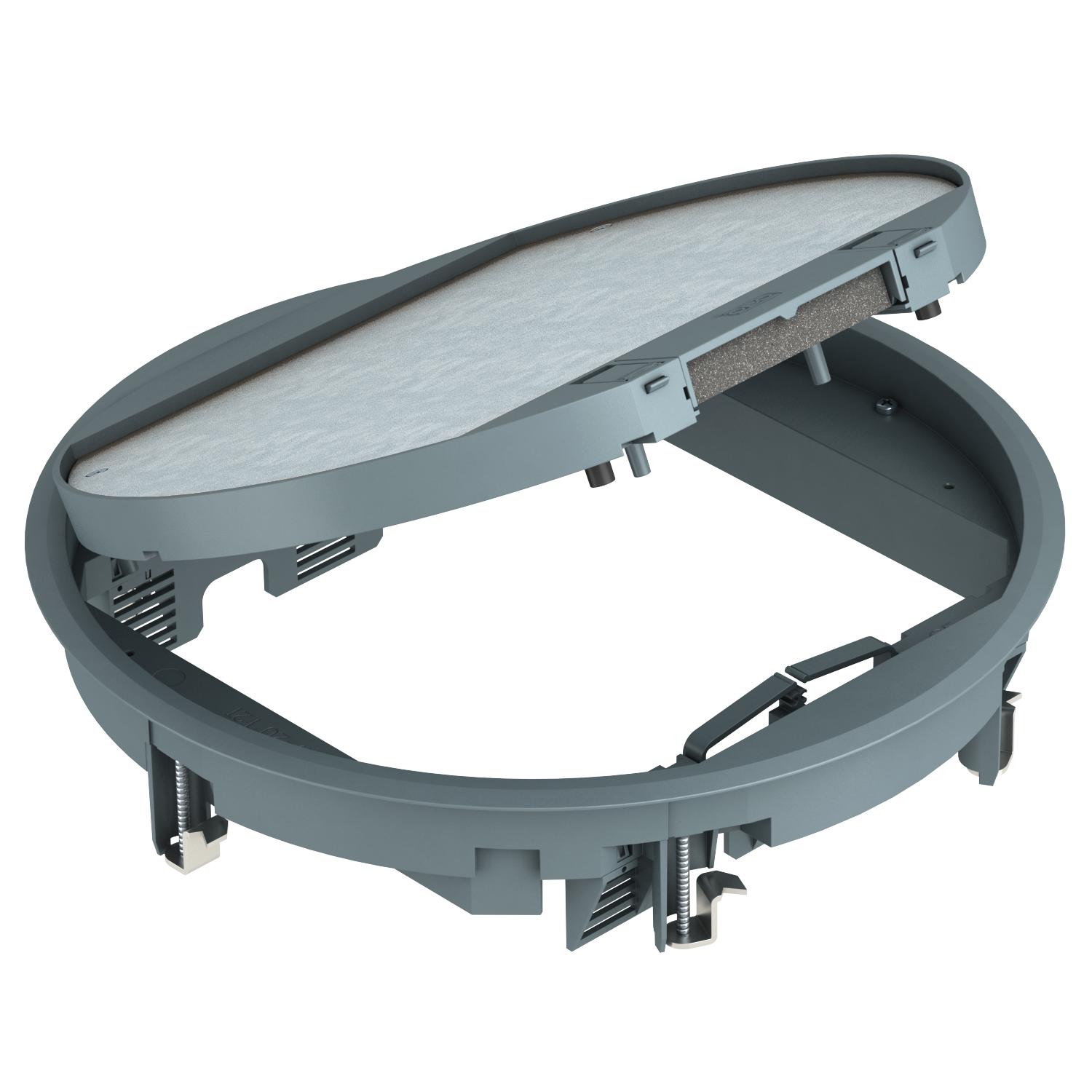

TermékleírásSzerelvénybeépítő egység nyitó szerkezettel, mely 3 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 12 db Modul 45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3,10, vagy 12 mm-re állítható.
Szerelvénybeépítő egység reteszelhető nyitószerkezettel, háromrekeszes, MT9 szerelvénytartó szereléséhez. Három APTMT5 fedőlappal szerelhető fel.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 10, vagy 12 mm-re állítható.
-
- Műszaki adatok
-
Műszaki adatok

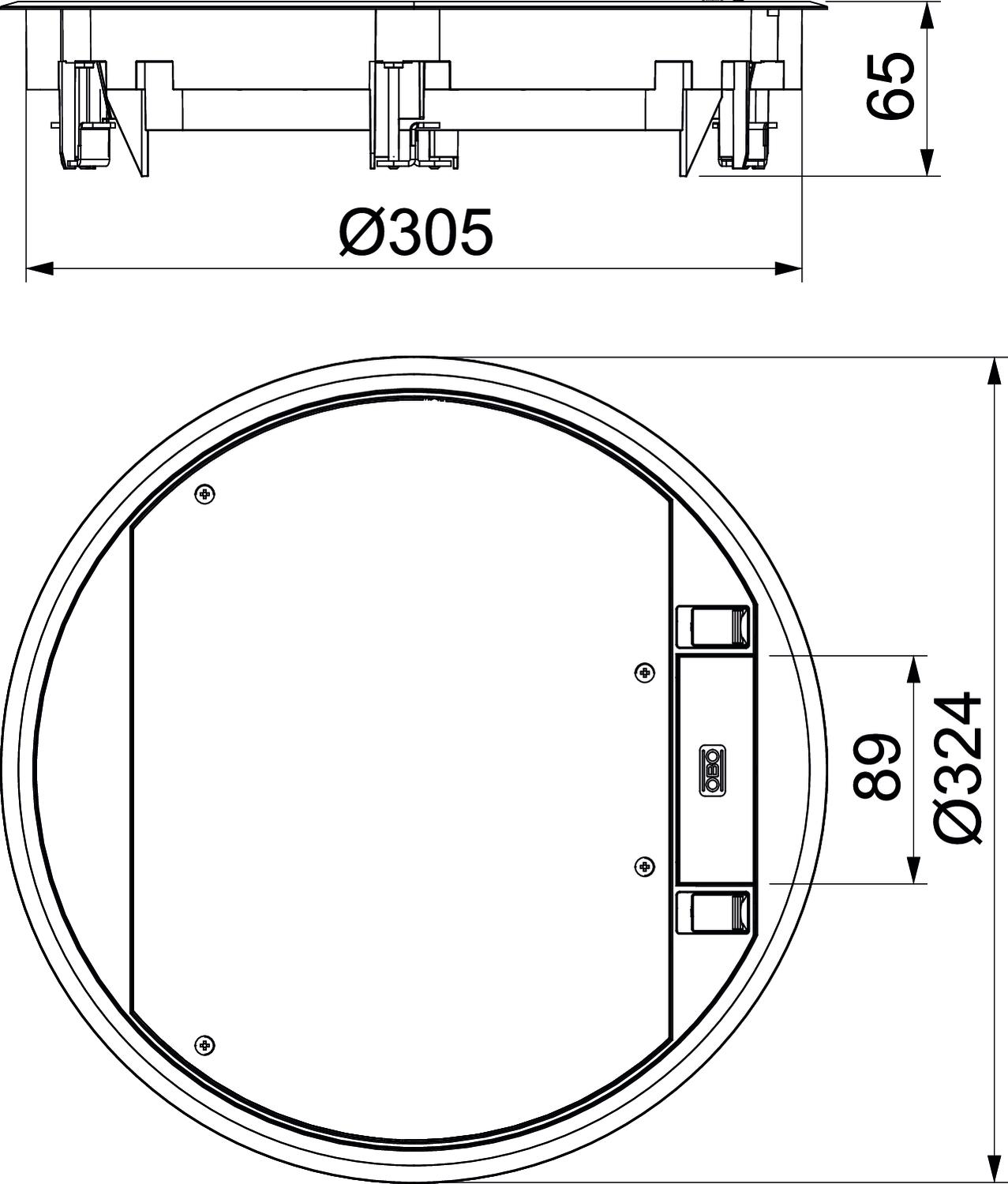

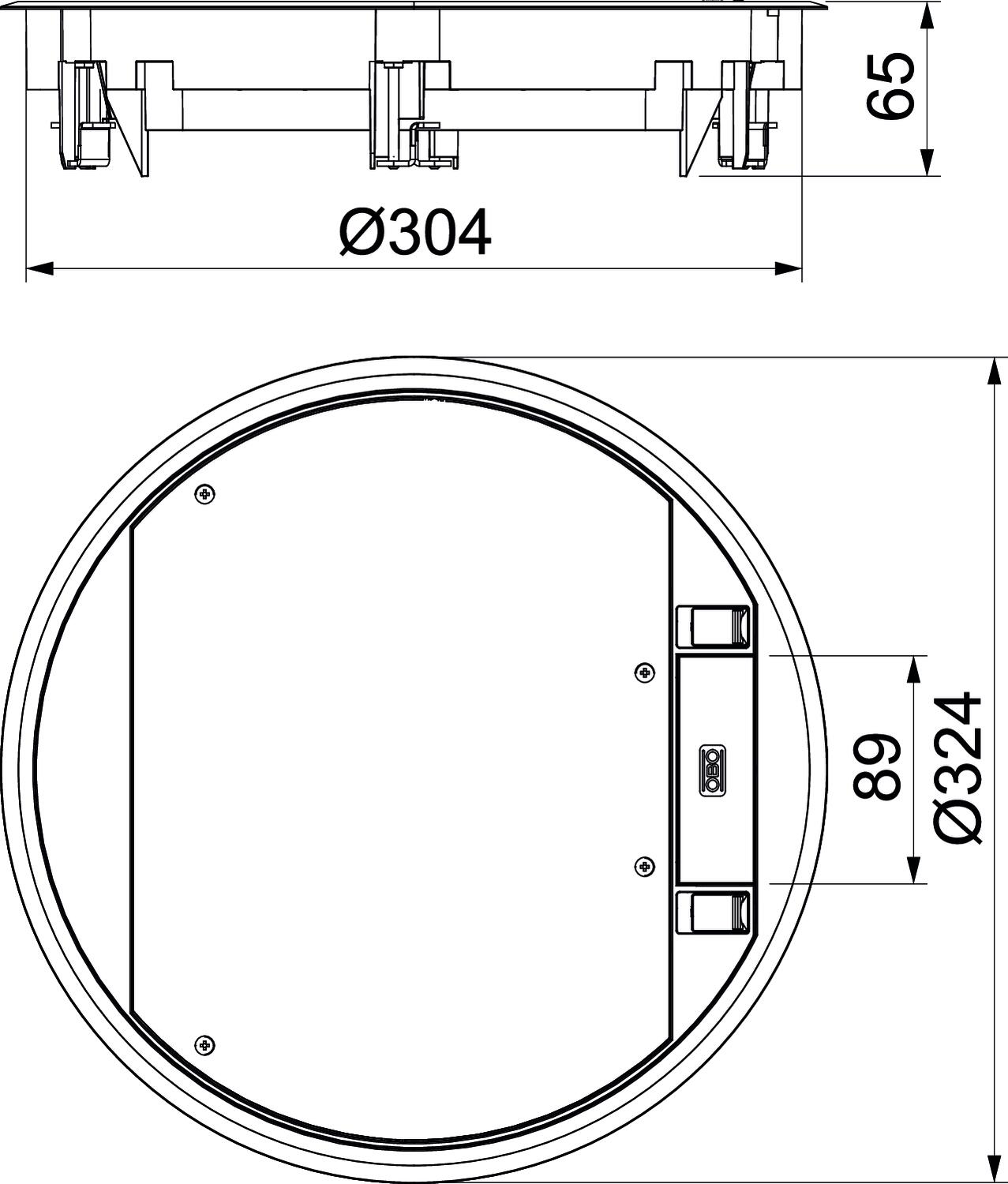

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához igen Anyag Poliamid beépítőrendszer típusa UT4 beszerelési átmérő 304 Beszerelési mélység 73 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5 000 N-ig h méret 73 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel kerek Külső átmérő 324 mm Méret Ø324x68 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez R9 Nyitó mechanizmus Nyitó szerkezet Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret igen Padlómagasság min. 72 mm Schutzgrad IK-Code IK08 Szerelvénytartók szerelvénykelyhekhez igen Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat GESR9-2U12T 7011 / 7405465 , 0.15MB , pdfREACH Megfelelőségi nyilatkozat GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfRoHS Megfelelőségi nyilatkozat GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfJelhasználati engedély VDE jelölésengedély GES , 0.12MB , pdfSzerelési útmutató Szerelési útmutató, GESR9-U , 0.20MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
