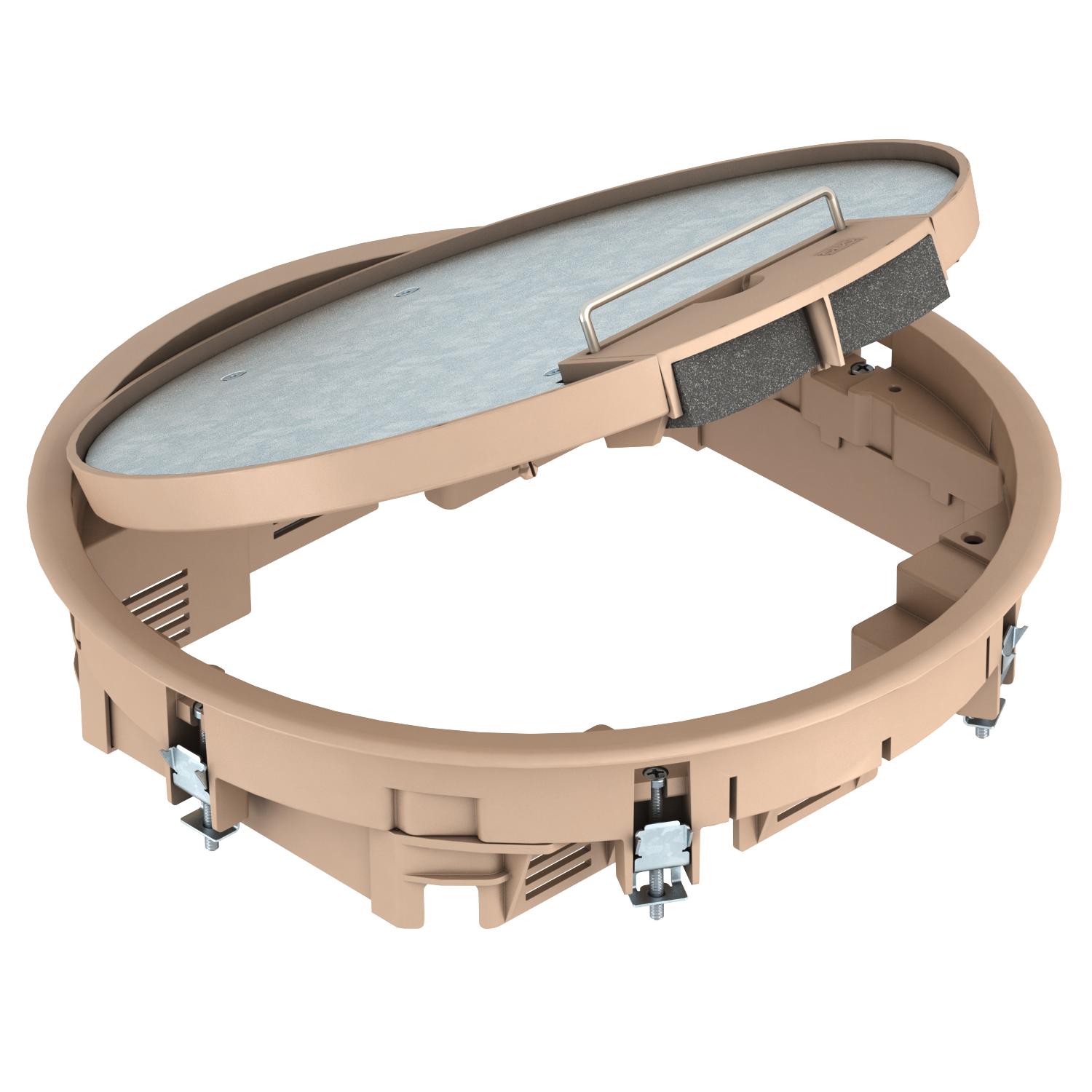

GESR7 univerzális szerelvénybeépítő egység 5 | R7 | bézs; RAL 1019

GESR7 univerzális szerelvénybeépítő egység

Rend. szám 7405460 | EAN-kód 4012195103806

Rend. szám / Típus

A padlóburkolat vastagsága	5 mm

Néveleges méret szerelvénybeépítő egységhez	R7

Szín

Termékleírás

Termékleírás

Szerelvénybeépítő egység fogantyúval, mely 2 db UT3 és 1 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 10 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	10
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	igen
Anyag	Poliamid
beépítőrendszer típusa	UT3 / UT4
beszerelési átmérő	275
Beszerelési mélység	78 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5 000 N-ig
h méret	78 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető

Keretes kivitel	szőnyegvédő keret
Kivitel	kerek

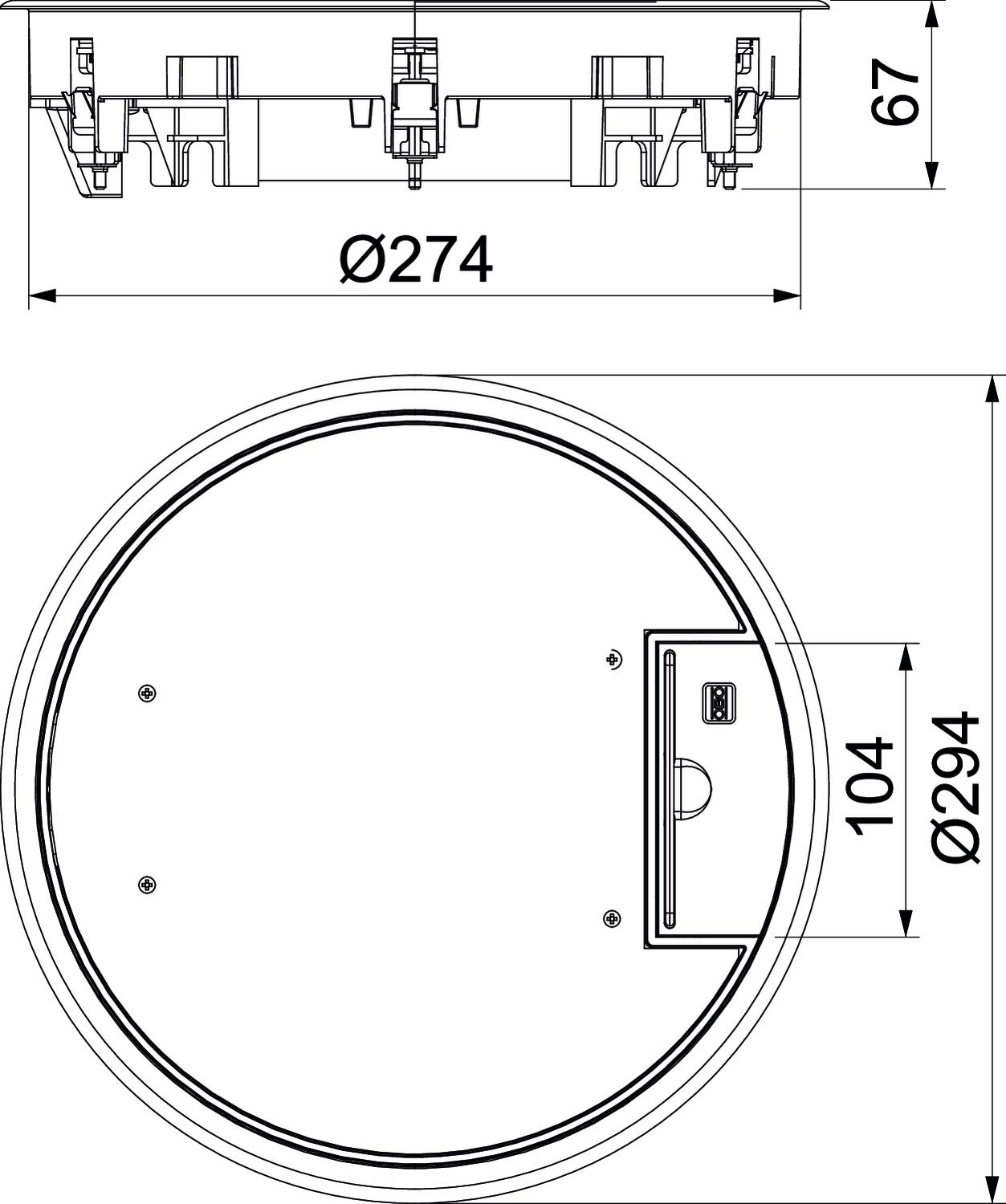

Külső átmérő	294 mm
Méret	Ø294x66
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	R7
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Schutzgrad IK-Code	IK08
Szerelvénytartók szerelvénykelyhekhez	igen
Szín	bézs; RAL 1019
Tömítés-beépítési lehetőség	nem
Zulassungen	VDE

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
GESR7 10U 7011	5 mm	R7	acélszürke; RAL 7011	7405452	Darab	1 Darab
GESR7 10U 9011	5 mm	R7	grafitszürke; RAL 9011	7405456	Darab	1 Darab
GESR7 10U 1019	5 mm	R7	bézs; RAL 1019	7405460	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
