GES6 univerzális szerelvénybeépítő egység
Rend. szám 7405322 | EAN-kód 4012195883623
- Termékleírás
-

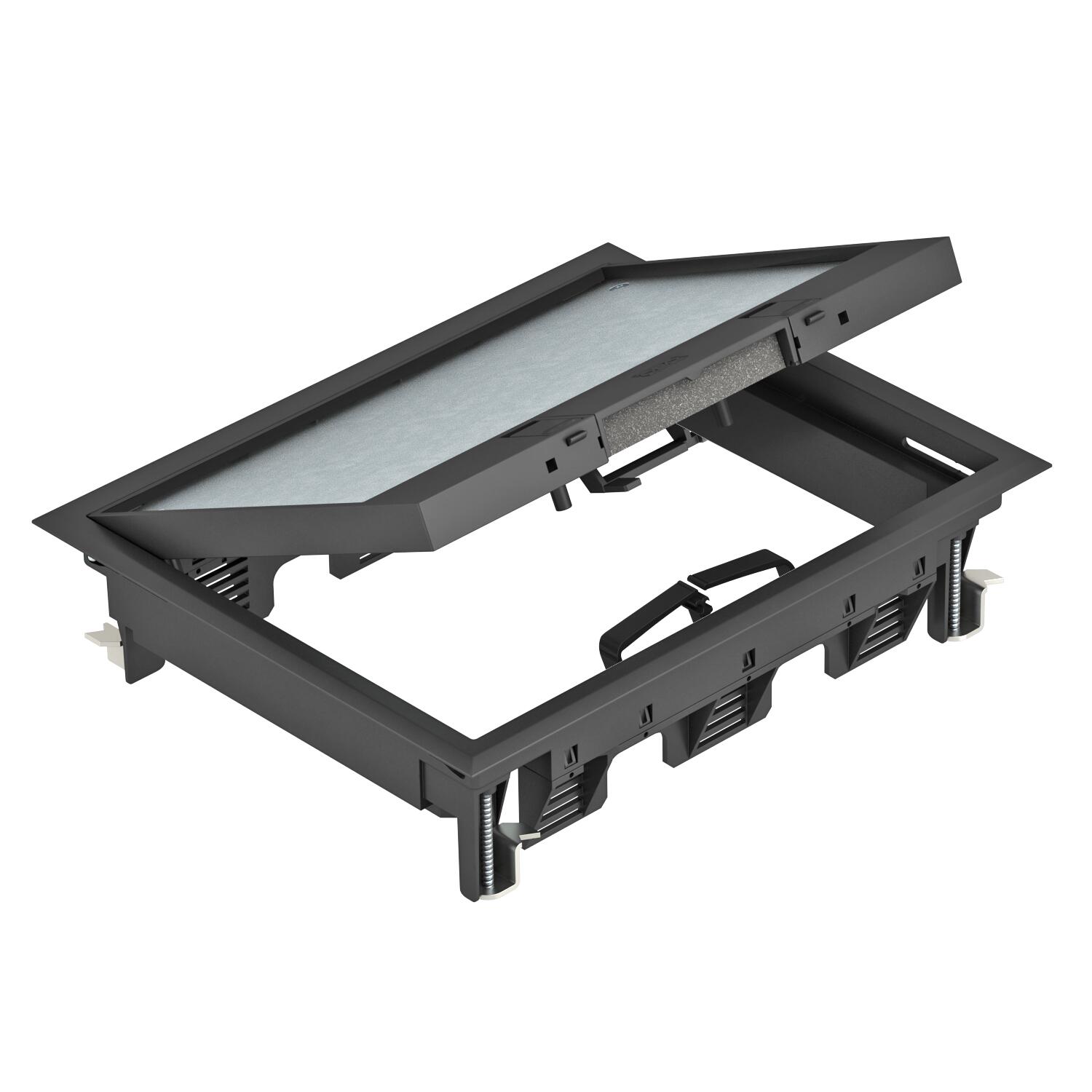

TermékleírásSzerelvénybeépítő egység nyitó szerkezettel, mely 3 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 9 db Modul45 szerelvény építhető be a csatornarendszerbe vagy álpadlóba, beltéren.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
Szerelvénybeépítő egység nyitó szerkezettel, háromrekeszes, MT6 tartó beépítéséhez. Három APMT2 fedelet szerelhetünk fel.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
-
- Műszaki adatok
-
Műszaki adatok

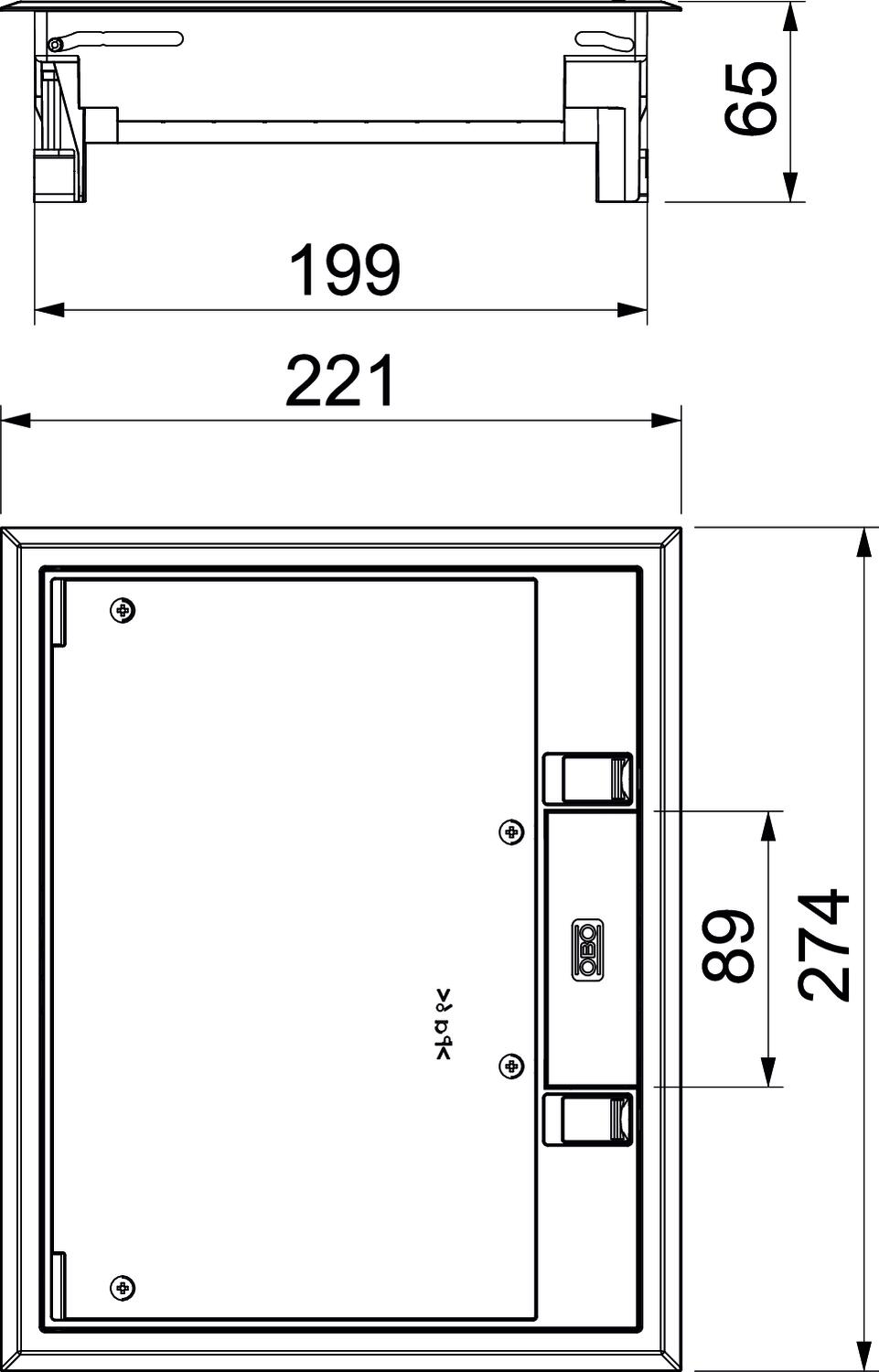

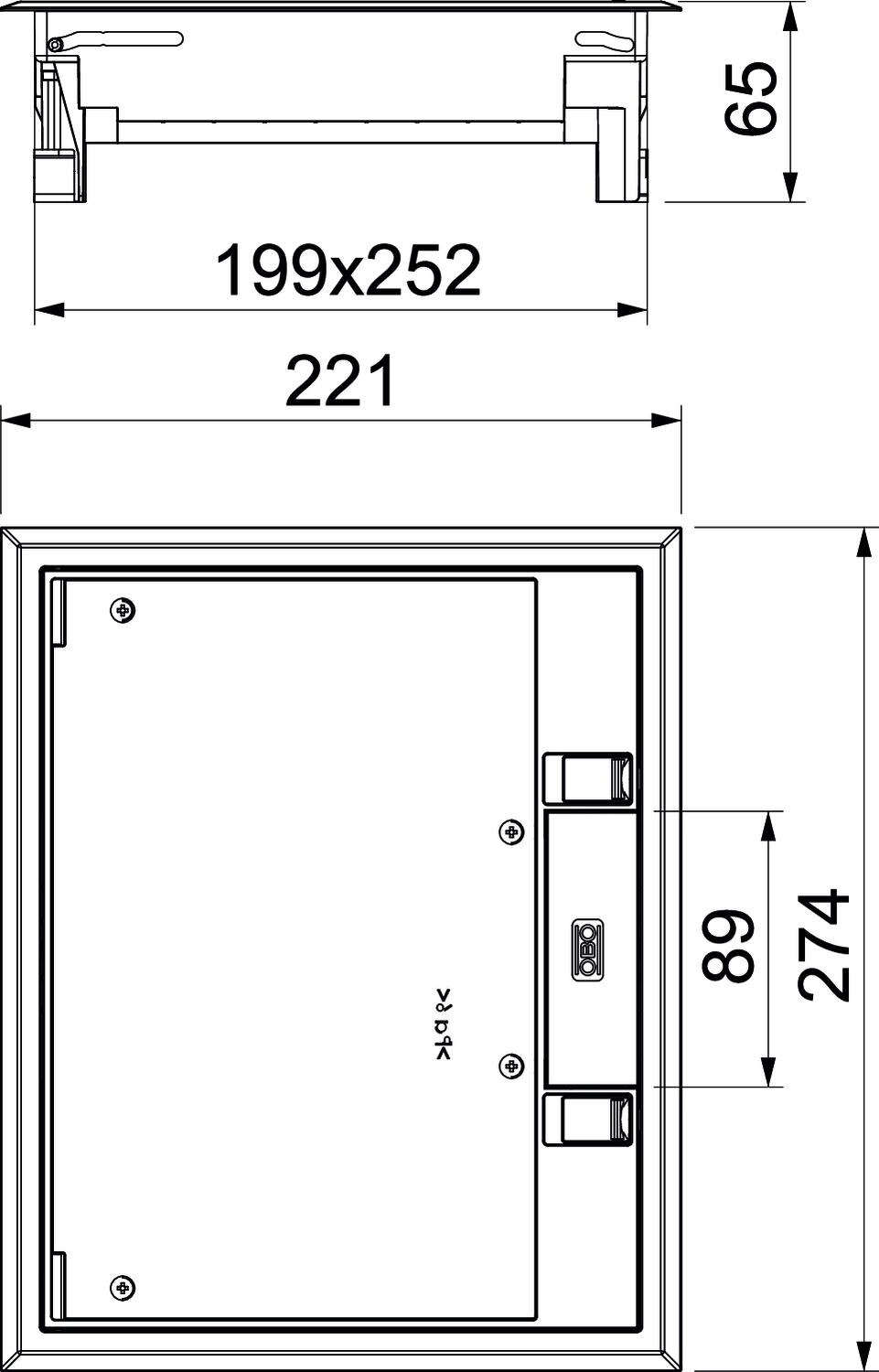

A beépíthető készülékek darabszáma 9 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Anyag Poliamid Beépítési hosszúság 201 mm Beépítési szélesség 253 mm beépítőrendszer típusa UT3 Beszerelési mélység 73 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 4,082 kg CO₂e / 1 Darab Esztrichmagasság min. 73 mm Függőleges terhelés, kis terület 2 000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig h méret 73 mm hossz 221 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel derékszögű Külső hosszúság 221 mm Külső szélesség 274 mm Magasság 65 mm Méret 274x221x66 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 6 Nyitó mechanizmus Nyitó szerkezet Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret igen Padlómagasság min. 73 mm Schutzgrad IK-Code IK08 szélesség 274 mm Szerelvénytartók szerelvénykelyhekhez igen Szín grafitszürke; RAL 9011 Tömítés-beépítési lehetőség nem Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat GES6-2U10T 9011 / 7405322 , 0.15MB , pdfJelhasználati engedély VDE jelölésengedély GES , 0.12MB , pdfSzerelési útmutató Szerelési útmutató, GES 2U , 0.19MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
