GES6 univerzális szerelvénybeépítő egység 5 | 6 | grafitszürke; RAL 9011

GES6 univerzális szerelvénybeépítő egység

Rend. szám 7405312 | EAN-kód 4012195103110

Rend. szám / Típus

A padlóburkolat vastagsága	5 mm

Néveleges méret szerelvénybeépítő egységhez	6

Szín

Termékleírás

Termékleírás

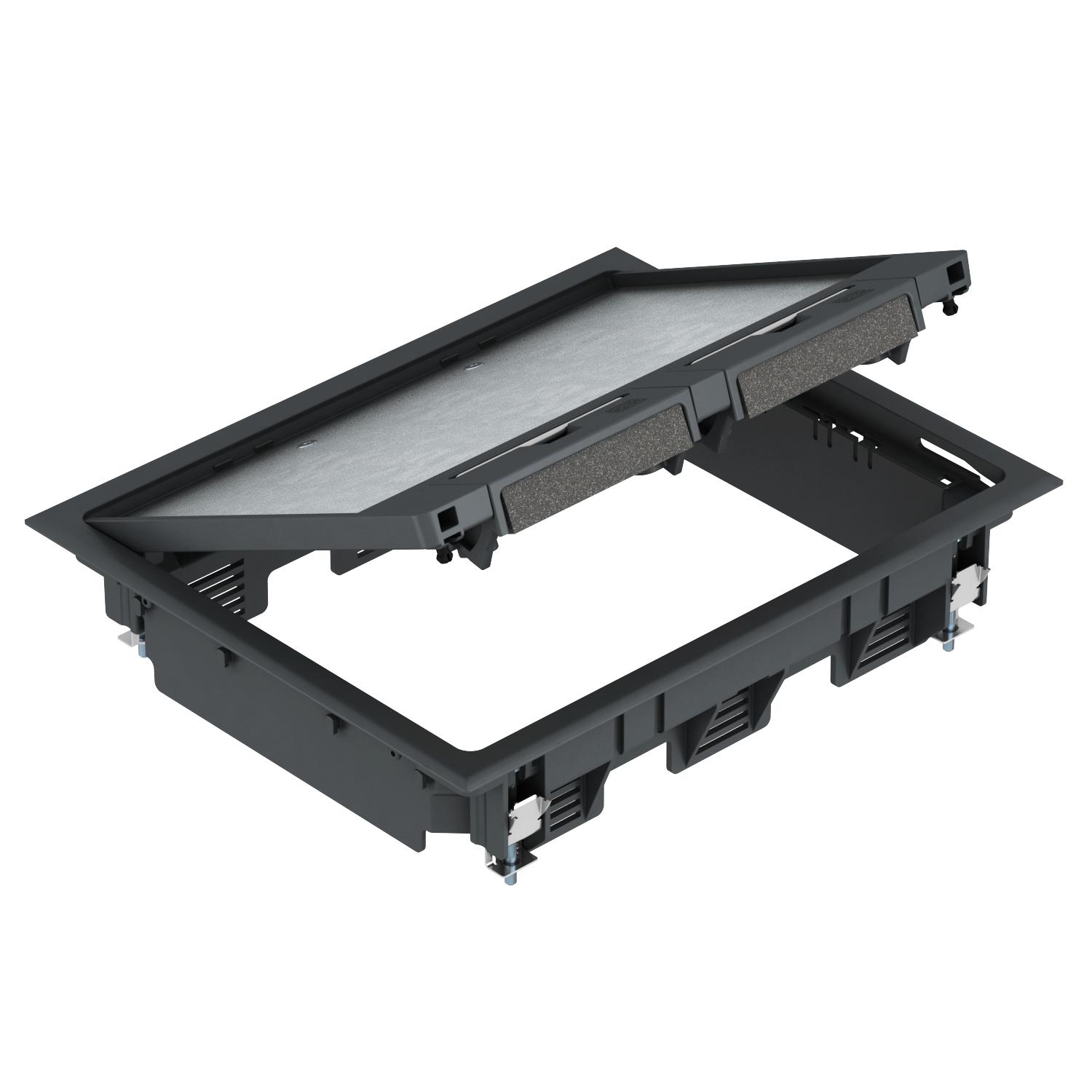

Szerelvénybeépítő egység fogantyúval, mely 3 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 9 db Modul 45szerelvény építhető be a csatornarendszerbe, beltéren.

Szerelvénybeépítő egység fogantyúval, háromrekeszes, MT6 szerelőlap beépítéséhez Három APMT2 fedelet szerelhetünk fel.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	9
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	Poliamid

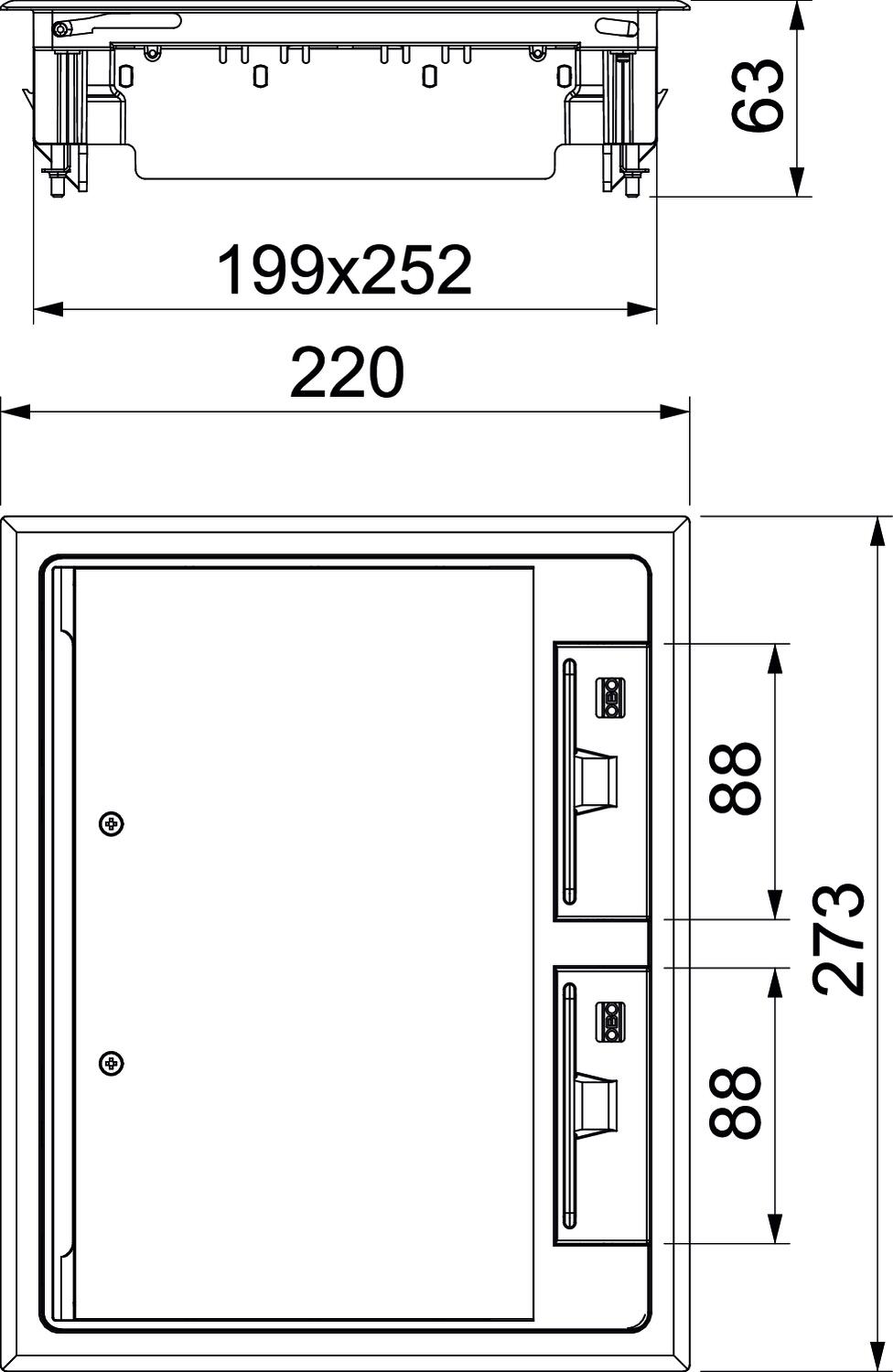

Beépítési hosszúság	199 mm
Beépítési szélesség	252 mm
beépítőrendszer típusa	MT3 / GB2
Beszerelési mélység	73 mm
Függőleges terhelés, kis terület	2 500 N-ig
Függőleges terhelés, nagy felület	3.000 N-ig
h méret	73 mm
IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető

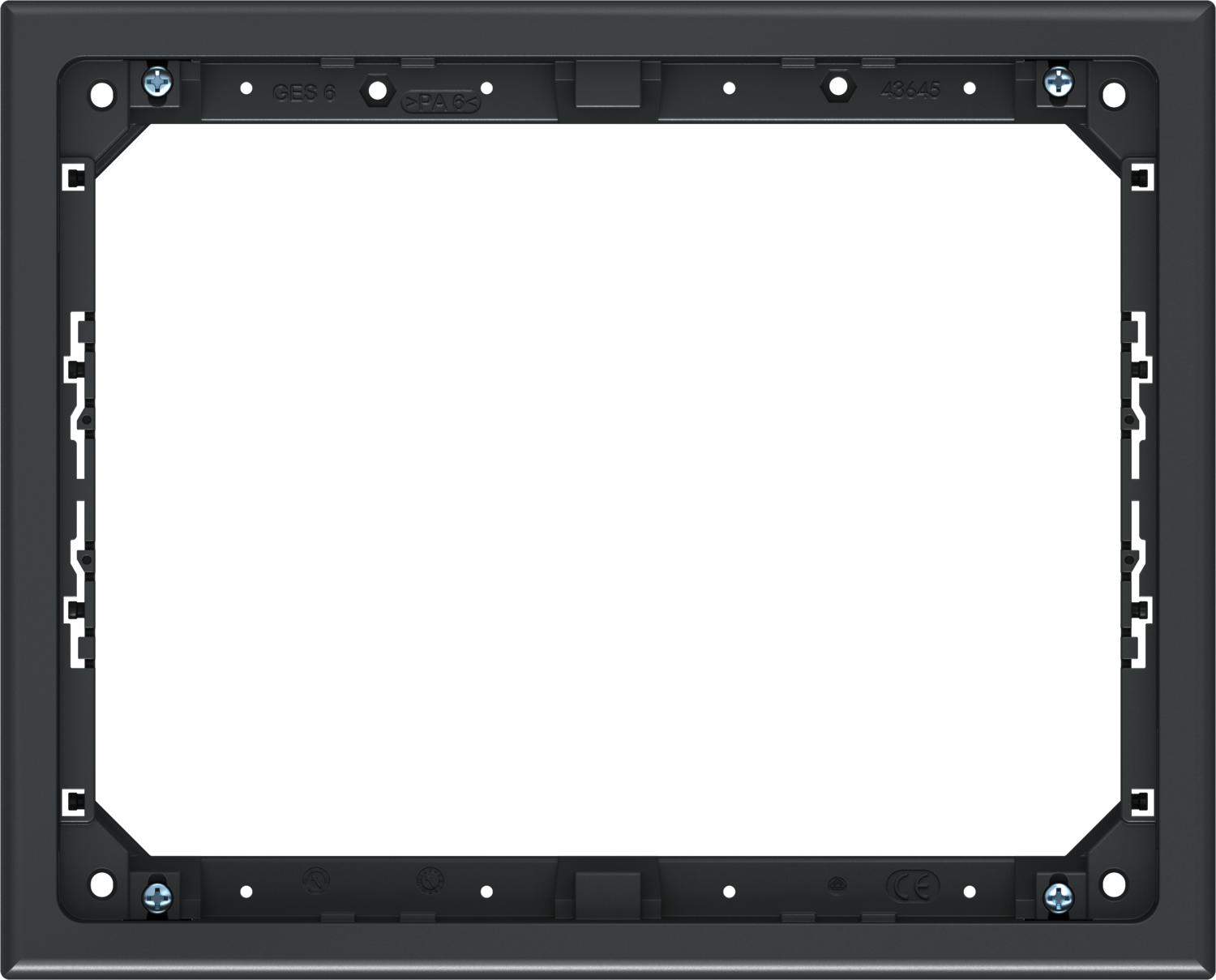

Keretes kivitel	szőnyegvédő keret
Kivitel	derékszögű

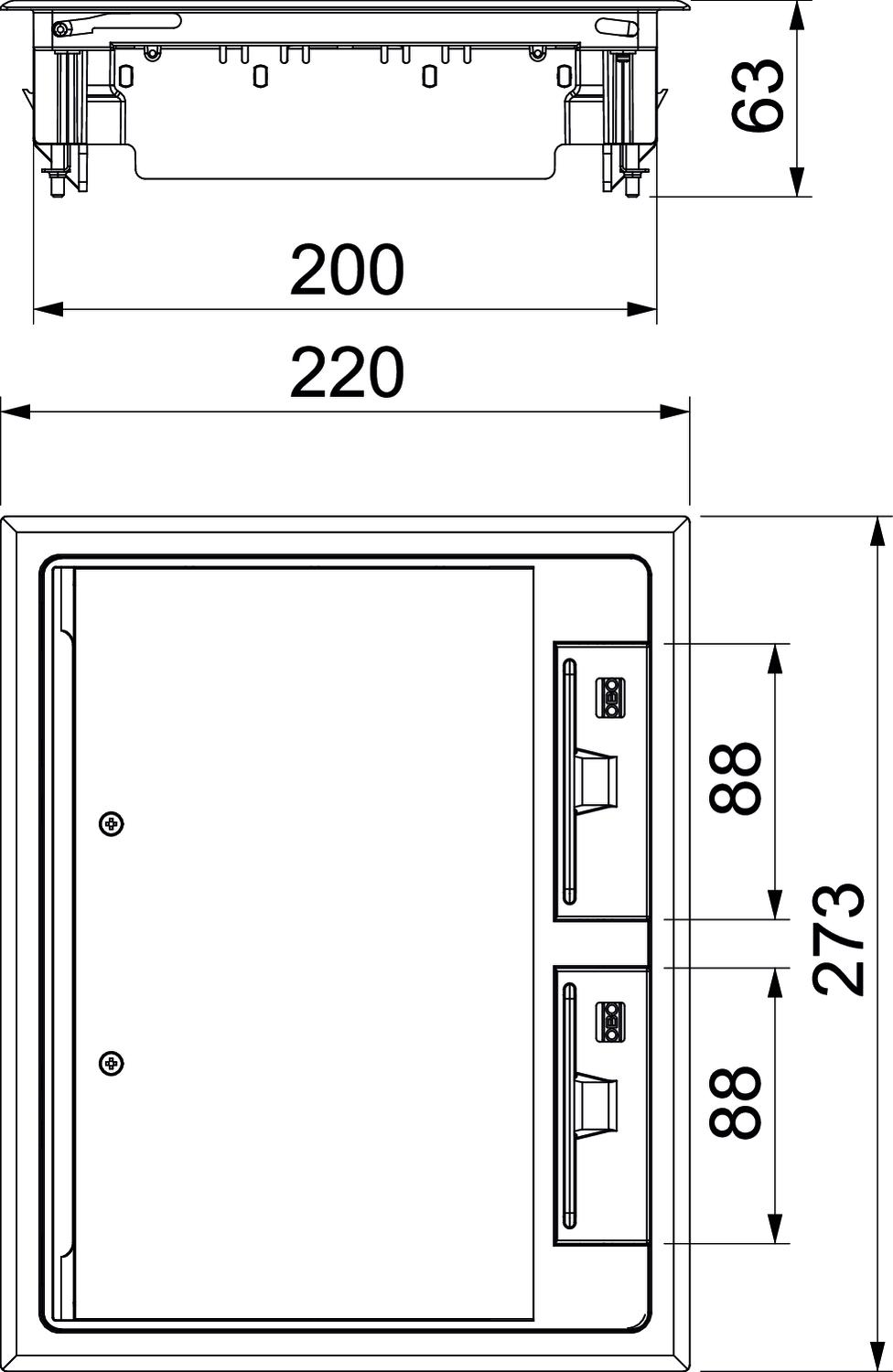

Külső hosszúság	220 mm
Külső szélesség	273 mm
Méret	273x220x61
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	6
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	igen
Padlómagasság min.	73 mm
Schutzgrad IK-Code	IK08
Szerelvénytartók szerelvénykelyhekhez	igen
Szín	grafitszürke; RAL 9011
Tömítés-beépítési lehetőség	nem
Zulassungen	VDE

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
GES6 U 7011	5 mm	6	acélszürke; RAL 7011	7405308	Darab	1 Darab
GES6 U 9011	5 mm	6	grafitszürke; RAL 9011	7405312	Darab	1 Darab
GES6 U 1019	5 mm	6	bézs; RAL 1019	7405316	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
