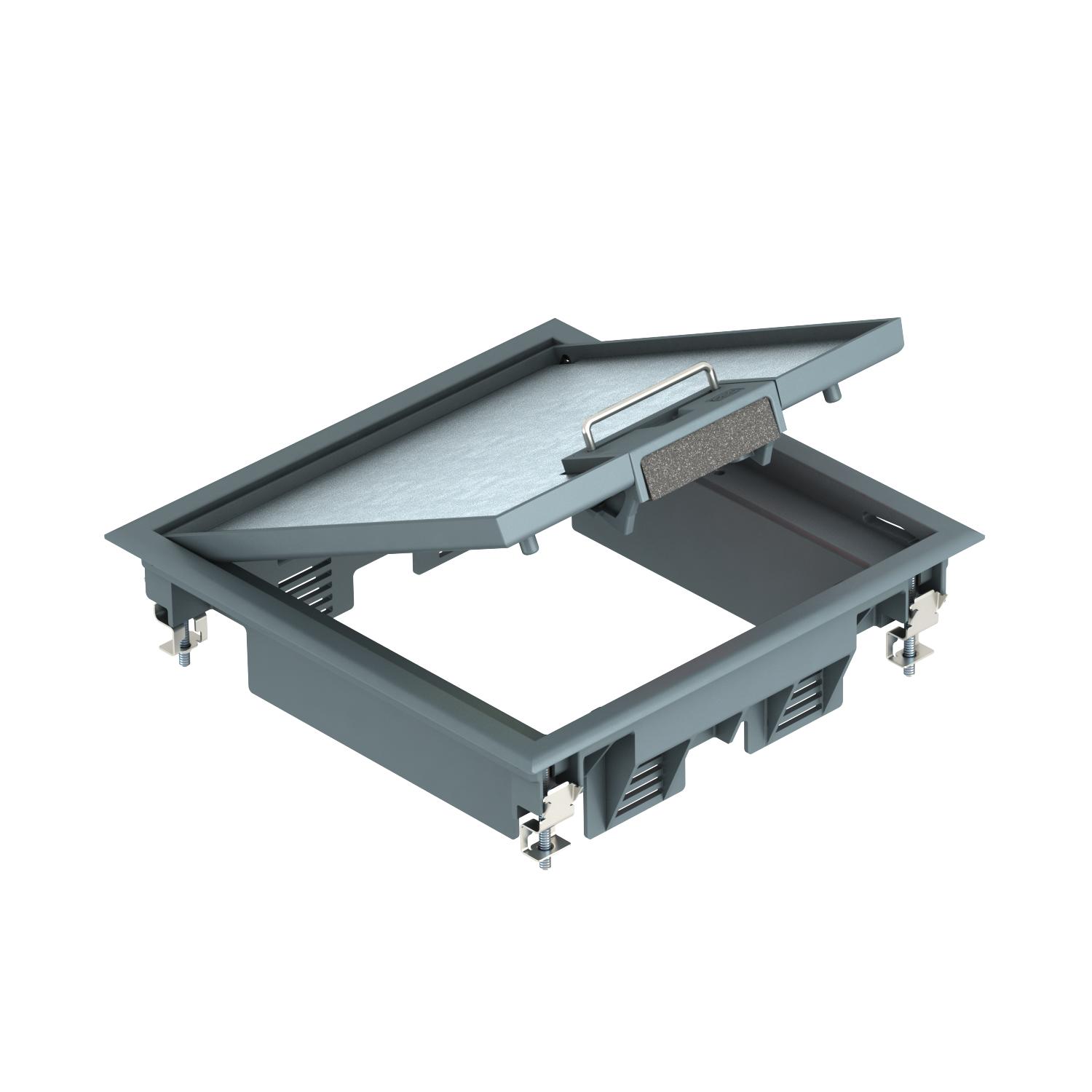

GES4 univerzális szerelvénybeépítő egység fogantyúval

Rend. szám 7405196 | EAN-kód 4012195102588

5 mm
4
Termékleírás
Termékleírás
Szerelvénybeépítő egység fogantyúval, mely 2 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 6 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.



Szerelvénybeépítő egység fogantyúval, kétrekeszes, MT4 szerelőlap beépítéséhez Két fajta APMT2 fedőlemezzel szerelhető.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma 6
A padlóburkolat vastagsága 5 mm
A szerelvénykelyhek darabszáma 2
alkalmas álpadlókhoz igen
alkalmas padló alatti csatornákhoz igen
alkalmas üreges padlókhoz igen
Alkalmazható esztrichbe ágyazott padlócsatornához igen
Alkalmazható esztrichszintű zárt padlócsatornához nem
Anyag Poliamid

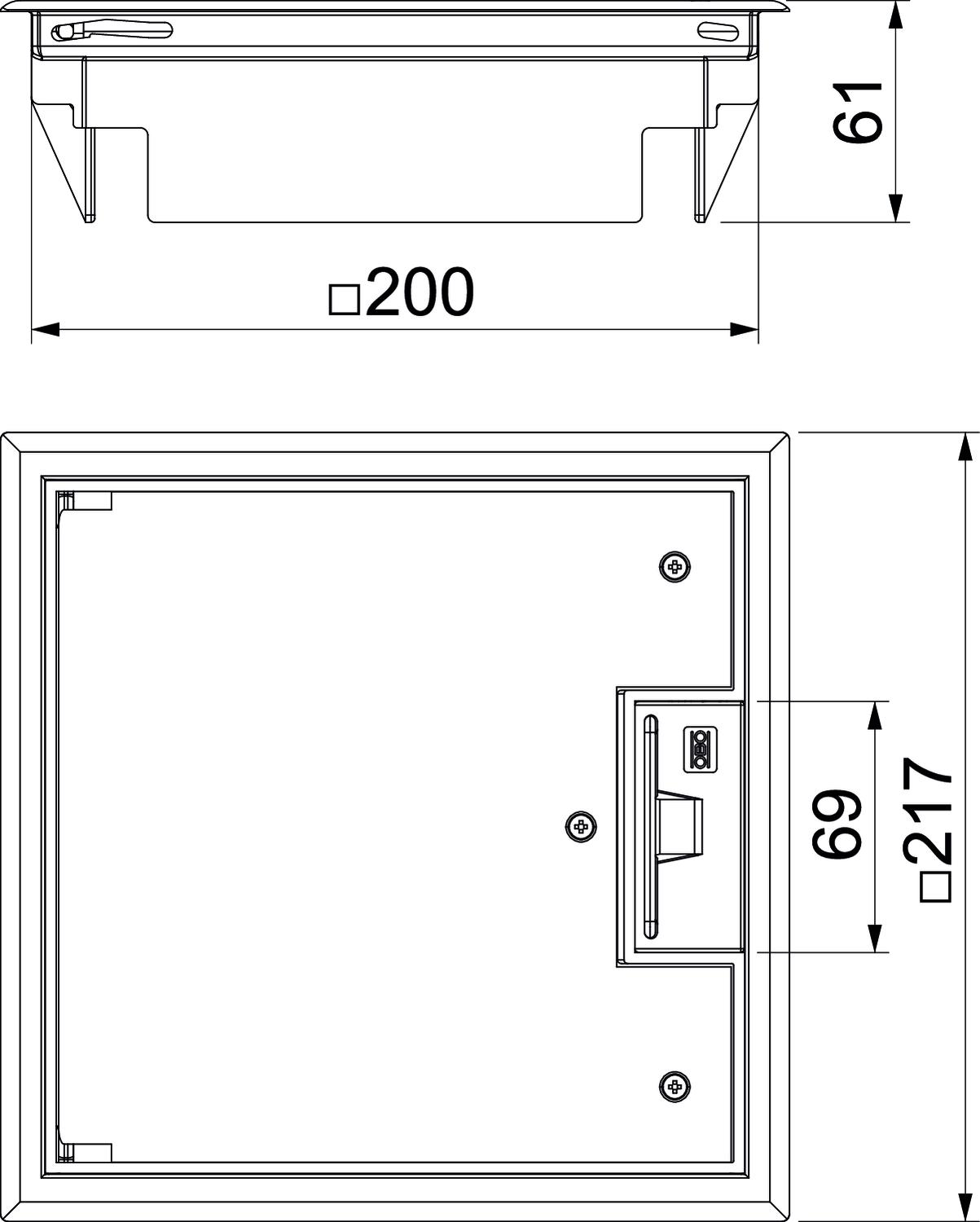

Beépítési hosszúság 200 mm
Beépítési szélesség 200 mm
beépítőrendszer típusa MT3 / GB2
Beszerelési mélység 73 mm
Függőleges terhelés, kis terület 2 000 N-ig
Függőleges terhelés, nagy felület 3.000 N-ig
h méret 73 mm
IP védettség nyitott állapotban IP20
IP védettség zárt állapotban IP40
kábelkivezetős kivitel Nyitható kábelkivezető

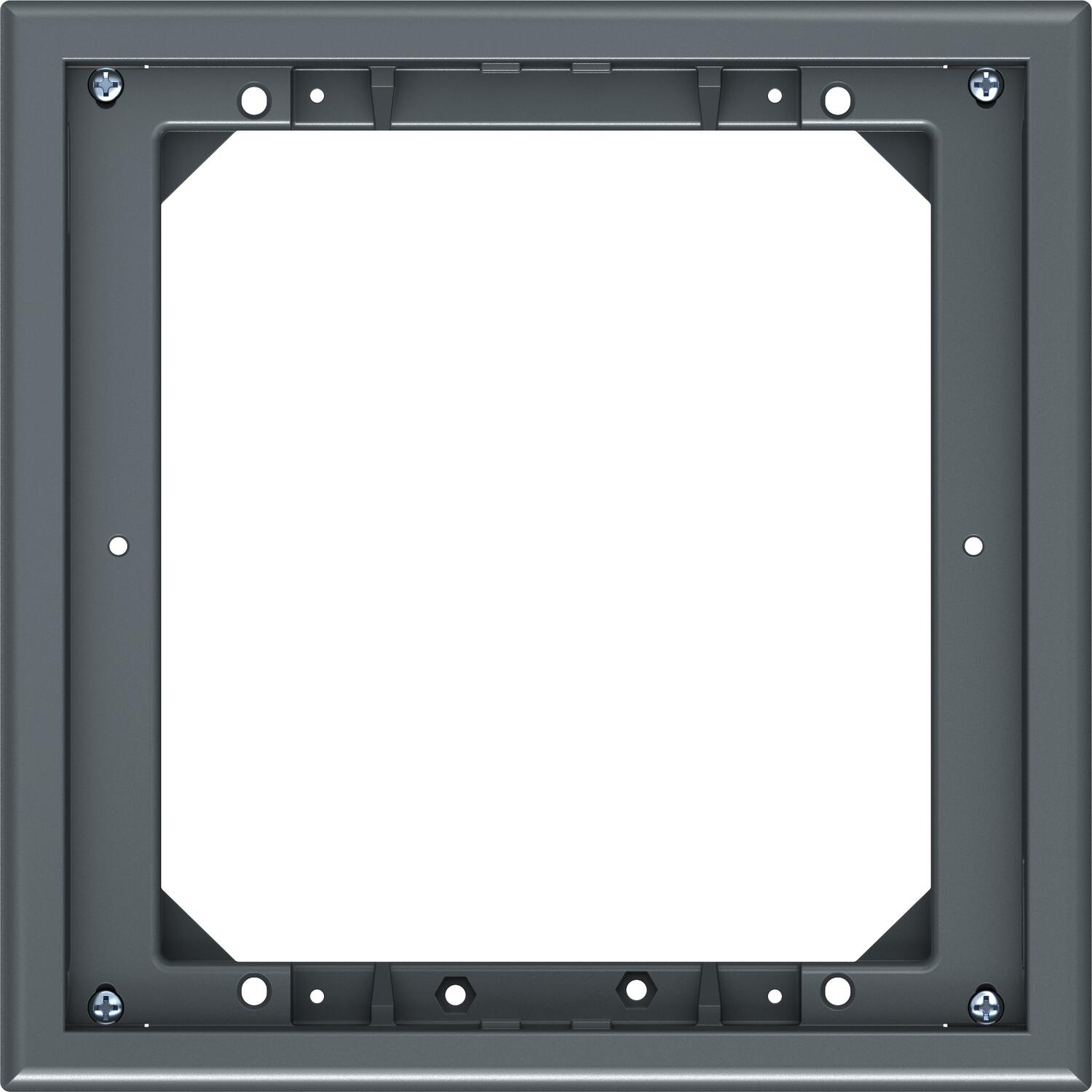

Keretes kivitel szőnyegvédő keret
Kivitel Négyzetes
Külső hosszúság 217 mm
Külső szélesség 217 mm
Méret 217x217x61
Nagy teherbírású kivitel nem
nedves ápolású padlókhoz alkalmas nem
Néveleges méret szerelvénybeépítő egységhez 4
Nyitó mechanizmus fogantyú
Padlóápolás száraz
padlóburkolat mélyedéssel igen
padlóburkolat védőkeret igen
Padlómagasság min. 72 mm
Schutzgrad IK-Code IK08
Szerelvénytartók szerelvénykelyhekhez igen
Szín acélszürke; RAL 7011
Tömítés-beépítési lehetőség nem
Zulassungen VDE
Minden típus

Minden típus

Típus A padlóburkolat vastagsága Néveleges méret szerelvénybeépítő egységhez Szín Rend. szám Mennyiség Legkisebb eladási egység
GES4 U 7011 5 mm 4 acélszürke; RAL 7011 7405196
1 Darab
GES4 U 9011 5 mm 4 grafitszürke; RAL 9011 7405200
1 Darab
GES4 U 1019 5 mm 4 bézs; RAL 1019 7405204
1 Darab
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító Raszterlétra hosszabbító GES RV 7407536
2 Darab
Tartólemez 2 db  C típusú szerelőtartóhoz Tartólemez 2 db  C típusú szerelőtartóhoz MTM 2C 7407788
1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú MTU 2 7407836
1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm UT3 45 3 7408723
1 Darab
Letöltések

Letöltés

EU megfelelőségi nyilatkozat GES4 U 7011 / 7405196 , 0.15MB , pdf
Letöltés

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
