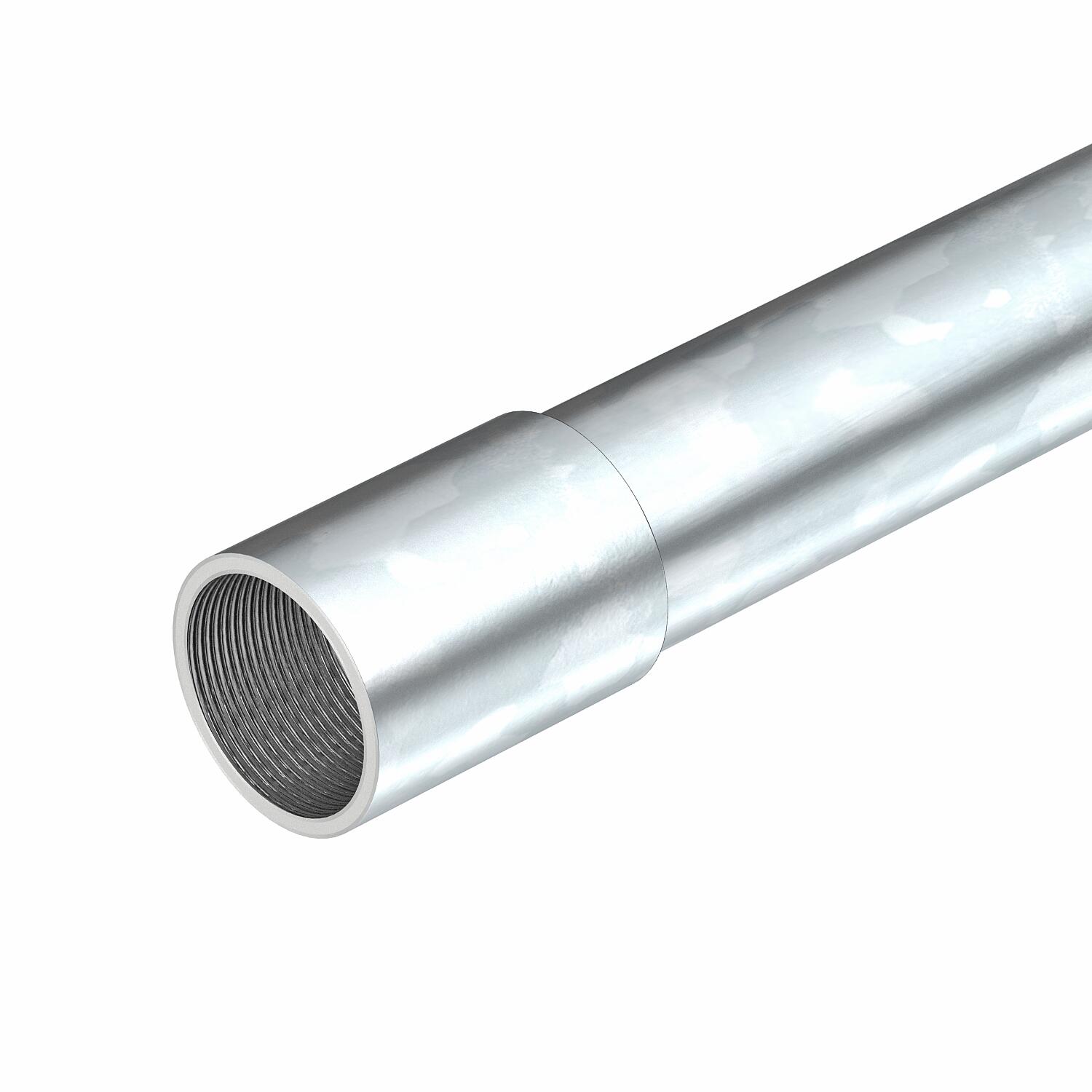

Galvanikusan horganyzott acélcső, menettel

Rend. szám 2046867 | EAN-kód 4012195924913

3000 mm
Termékleírás

Termékleírás

Elektromos védőcső az MSZ EN 61386-1 szerint az MSZ EN 60423 szerinti menetes végekkel akábelek és vezetékek mechanikai védelme érdekében. Sorjamentes belső fallal. Szálanként rávan csavarva egy összekötő karmantyú.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • metrikus menet
  • Védettség: IP 40
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

. igen
A csövek kivitele merev, menettel
Alkalmazási hőmérséklet-tartomány max. 400 °C
Alkalmazási hőmérséklet-tartomány min. -45 °C
Anyag acél
Betonba szerelés igen

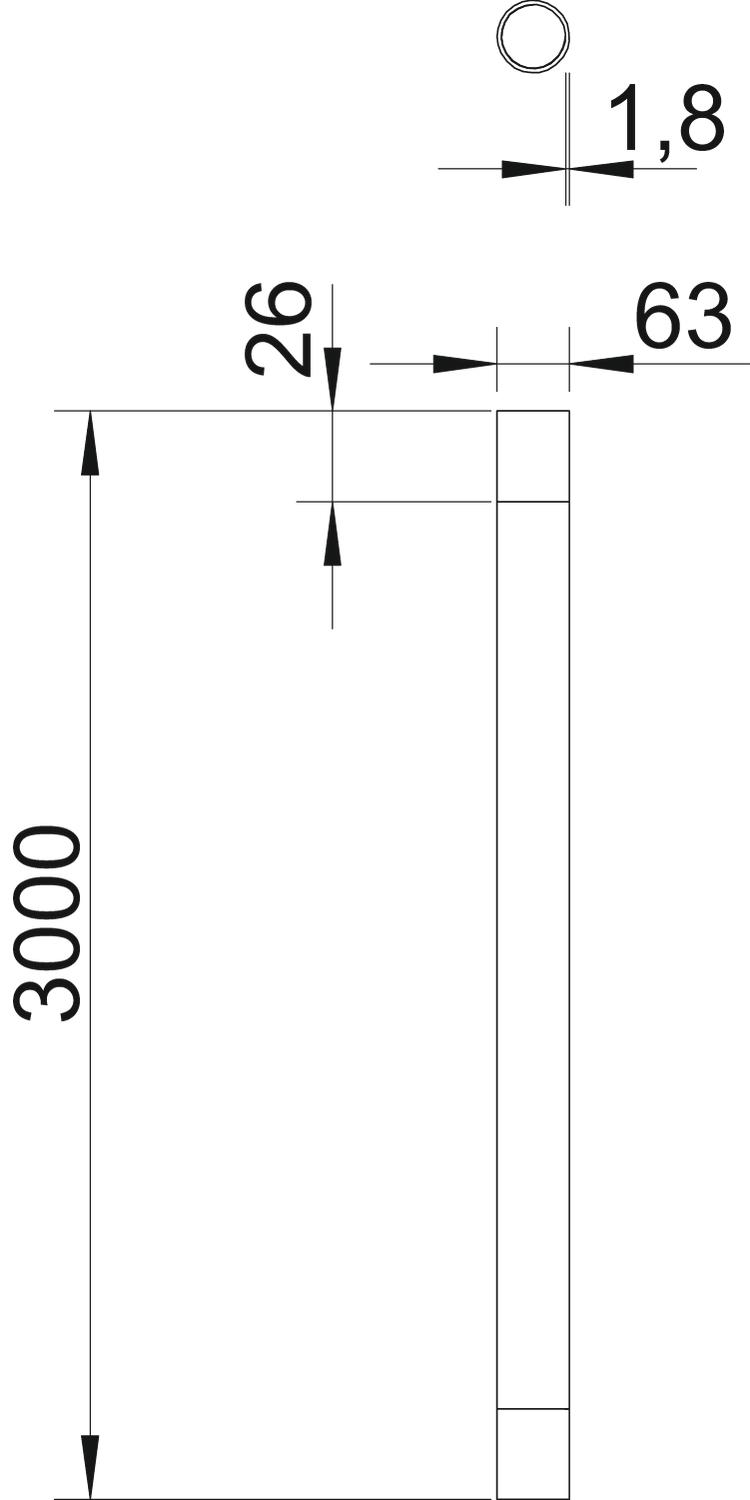

D méret 63 mm
Felület galvanikusan horganyzott
Gép- és berendezés-telepítés nem
hossz 3000 mm
I méret I 25 mm
Karmantyúval igen
Külső átmérő 63 mm
Kültéri szerelés nem
L méret 3000 mm
m méret (mm) M63
Menet M63x1,5
Méret M63x1,7,3000
Osztályozási kód 55571
Padló alatti szerelés (bitumen, forró aszfalt) igen
Padló alatti szerelés (esztrich) igen
Polírozott felület nem
Szálhúzott felület nem
Szerelés fára igen
Szerelés üreges falba igen
Szerelőcső 1. csatlakozó Karmantyú
Szerelőcső 2. csatlakozó Külső menet (metrikus)
t méret 1,7 mm
Telepítés talajban nem
Vakolaton kívüli igen
Minden típus

Minden típus

Típus D méret L méret t méret Menet Rend. szám Mennyiség Legkisebb eladási egység
SM16W G 16 mm 3000 mm 1,3 mm M16x1,5 2046861
30 m
SM20W G 20 mm 3000 mm 1,5 mm M20x1,5 2046862
30 m
SM25W G 25 mm 3000 mm 1,5 mm M25x1,5 2046863
30 m
SM32W G 32 mm 3000 mm 1,5 mm M32x1,5 2046864
21 m
SM40W G 40 mm 3000 mm 1,5 mm M40x1,5 2046865
15 m
SM50W G 50 mm 3000 mm 1,5 mm M50x1,5 2046866
15 m
SM63W G 63 mm 3000 mm 1,7 mm M63x1,5 2046867
9 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

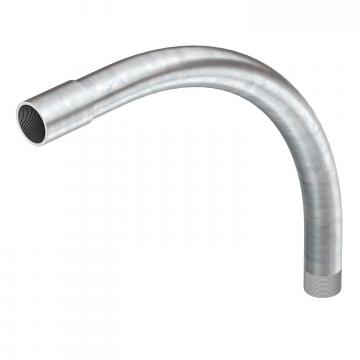

Galvanikusan horganyzott acél csőív, menetes végekkel Galvanikusan horganyzott acél csőív, menetes végekkel SBNM63 G 2046784
3 Darab

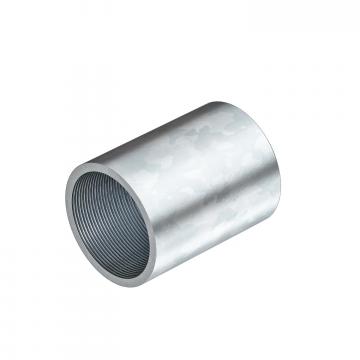

Galvanikusan horganyzott acél összekötő karmantyú, menetes végekkel Galvanikusan horganyzott acél összekötő karmantyú, menetes végekkel SVM63W G 2046881
5 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Kábel- és csőbilincs, ASL 733 G Kábel- és csőbilincs, ASL 733 G ASL 733 63 G 1362788
20 Darab
Csővég, összepattintható kivitel, metrikus, világosszürke Csővég, összepattintható kivitel, metrikus, világosszürke 129 TB M63 2047898
20 Darab
