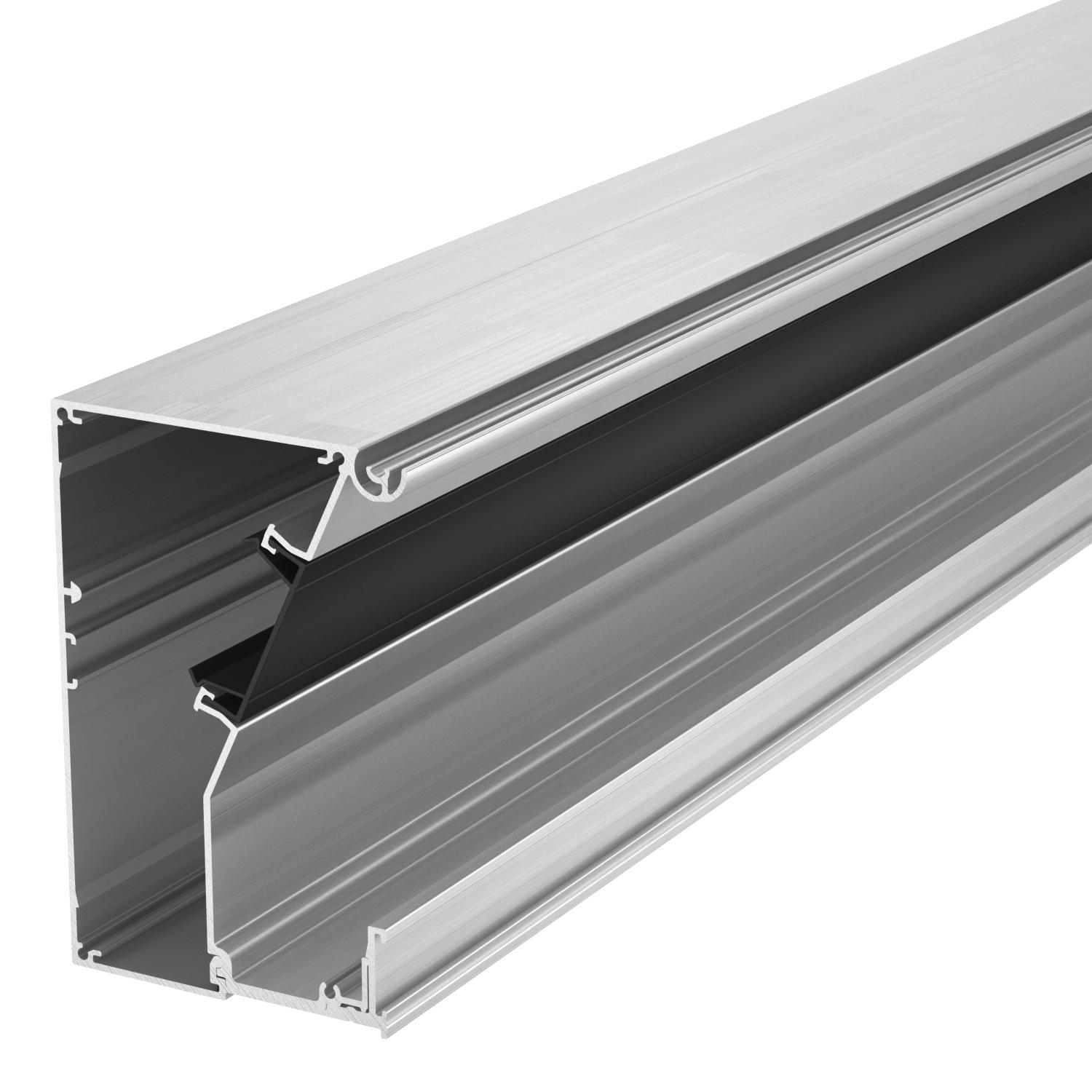

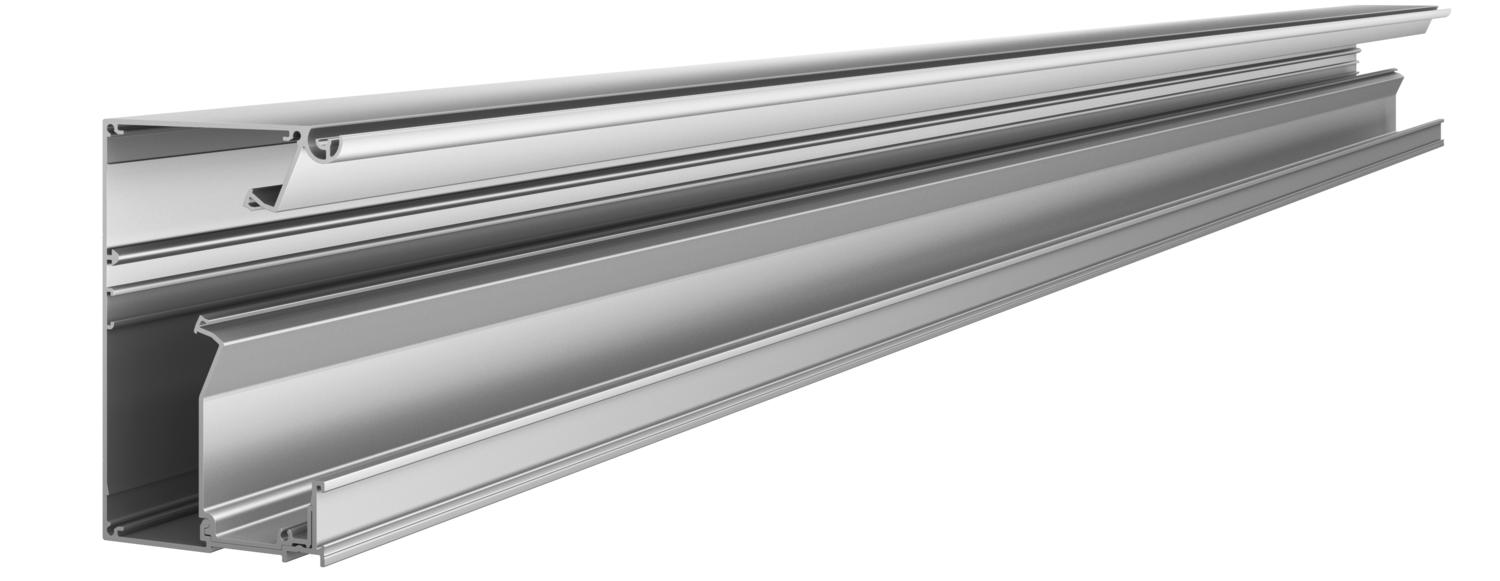

GAD Design szerelvénybeépítő csatorna 2000

GAD Design szerelvénybeépítő csatorna

Rend. szám 6115775 | EAN-kód 4012195914075

Rend. szám / Típus	6115775 / GAD UEL

hossz	2000 mm

Termékleírás

Termékleírás

A GAD sorozat Design szerelvénybeépítő csatorna kialakítását szolgáló alsó rész. 45 mm-es nyílással a Modul 45-ös kapcsoló és csatlakozó készülékekhez és a Rapid45 sorozat megfelelő PVC és alumínium felső elemeihez. Az elemhez a „Swing”, „Soft” és „Style” fedelek egyaránt illeszthetők. A GAD OTA felsőrész adapterek használata elengedhetetlen és a csatornaszakasztól maximálisan 50 cm-re kell betervezni azokat. A csatornafedelek közé a GAD OTD távtartót kell elhelyezni. A 45mm-es rendszer nyílás szállításkor egy fekete csatornafedéllel le van zárva.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Antibakteriális kezelés	nem
Anyag	Alumínium
CO₂-lábnyom (GWP) bölcsőtől a kapuig	38,344 kg CO₂e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	igen
fedélszélesség	140 mm
Felület	eloxált
Halogénmentes	igen

Hasznos keresztmetszet	5880 mm²
hátsó fal kialakítása (belül)	Folyamatos C-profil
hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	114 mm

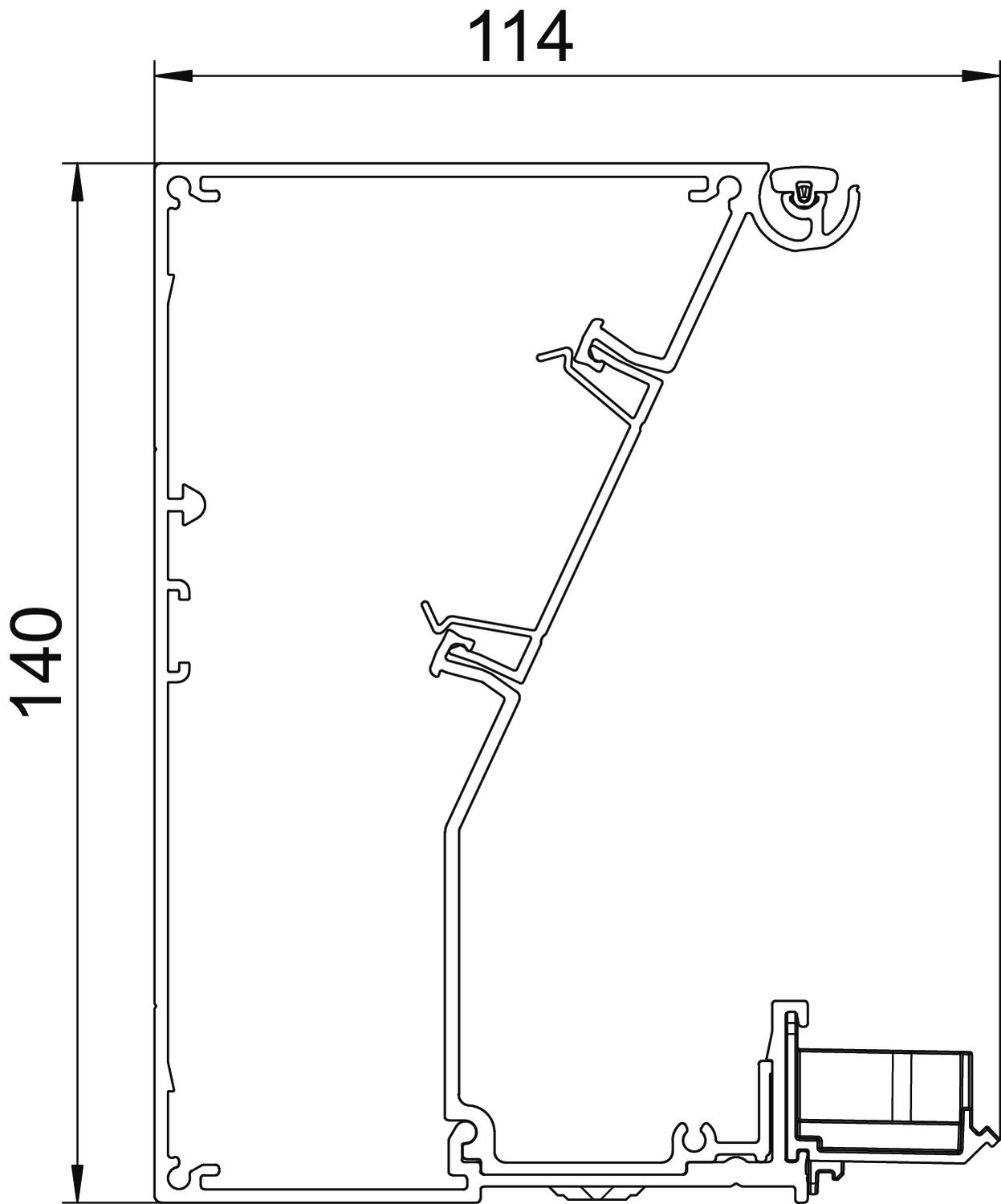

Méret	114x140x2000
szélesség	140 mm
Szerelési perforálás a padlóban	nem
Szimmetrikus	nem
téglalap alakú kialakítás	nem
Védőfólia	igen

Minden típus

Minden típus

Típus	hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GAD UEL	2000 mm	6115775	m	2 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal WDK csatornákhoz, csatornamagasság 40 mm	2371 40	6023096	m	60 m

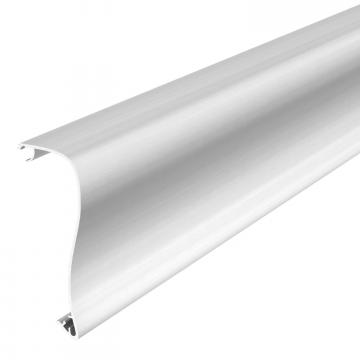

Csatorna fedélelem Design Swing csatorna	OT GAD Swing EL	6115825	Darab	1 Darab

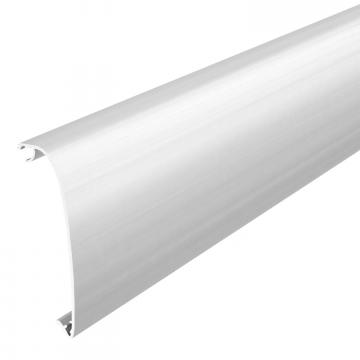

Csatorna fedélelem Design Soft csatorna	OT GAD Soft EL	6115835	Darab	1 Darab

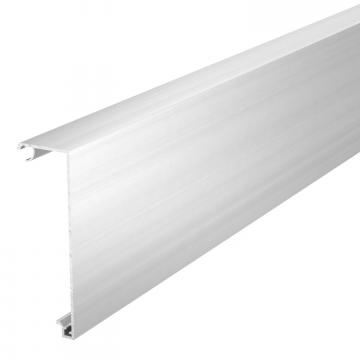

Csatorna fedélelem Design Style csatorna	OT GAD Style EL	6115845	Darab	1 Darab

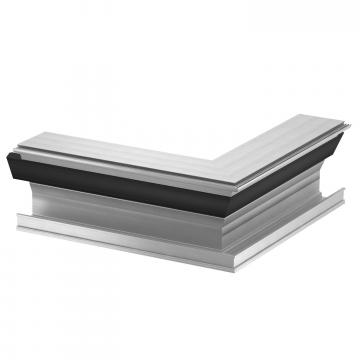

Külső sarokelem, Design csatorna	GAD AEL	6115789	Darab	1 Darab

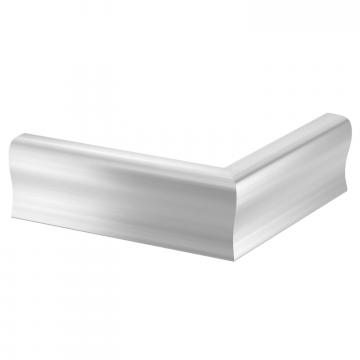

Külső sarokelem fedél Swing	OT A Swing EL	6115851	Darab	1 Darab

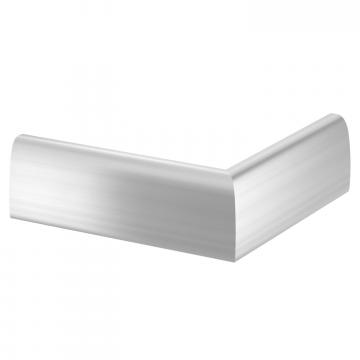

Külső sarokelem fedél, Soft	OT A Soft EL	6115855	Darab	1 Darab

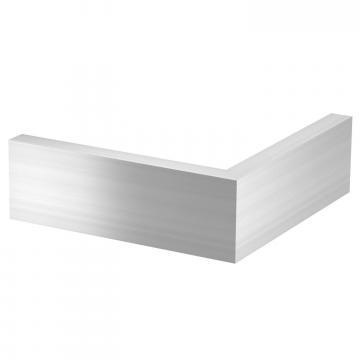

Külső sarokelem fedél Style	OT A Style EL	6115865	Darab	1 Darab

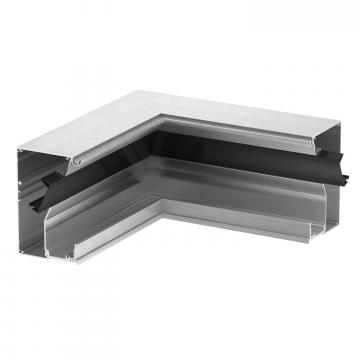

Belső sarokelem, Design csatorna	GAD IEL	6115795	Darab	1 Darab

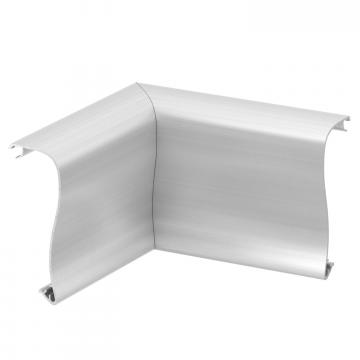

Belső sarokelme fedél, Swing	OT I Swing EL	6115875	Darab	1 Darab

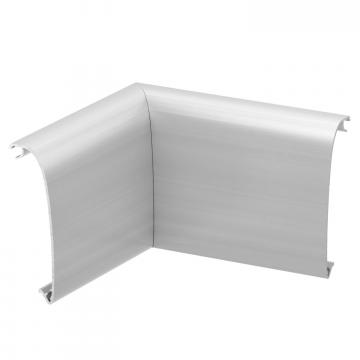

Belső sarokelem fedél, Soft	OT I Soft EL	6115885	Darab	1 Darab

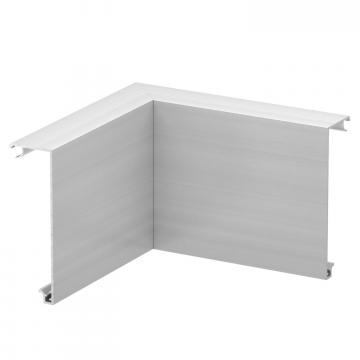

Belső sarokelem fedél, Style	OT I Style EL	6115895	Darab	1 Darab

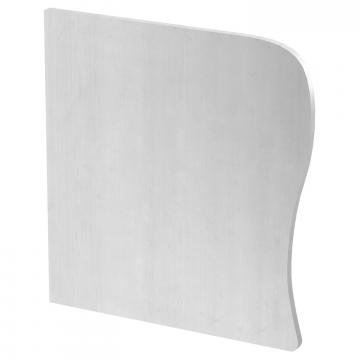

Véglezáró elem, Swing, balos	GAD EL Swing EL	6115915	Darab	1 Darab

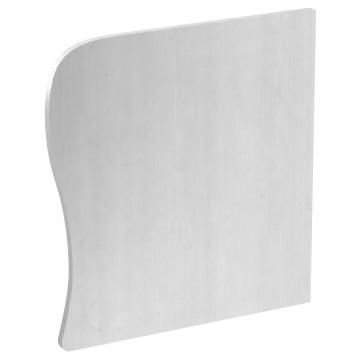

Véglezáró elem, Swing, jobbos	GAD ER Swing EL	6115925	Darab	1 Darab

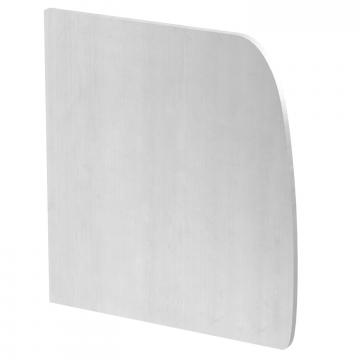

Véglezáró elem, Soft, balos	GAD EL Soft EL	6115935	Darab	1 Darab

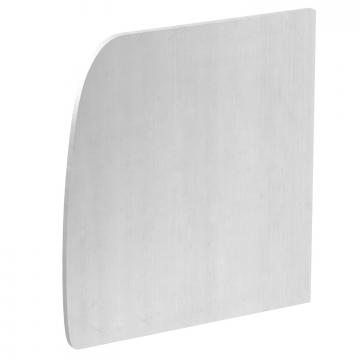

Véglezáró elem, "Soft", jobbos	GAD ER Soft EL	6115945	Darab	1 Darab

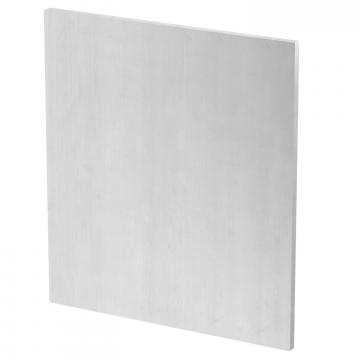

Véglezáró elem, "Style", balos	GAD EL Style EL	6115955	Darab	1 Darab

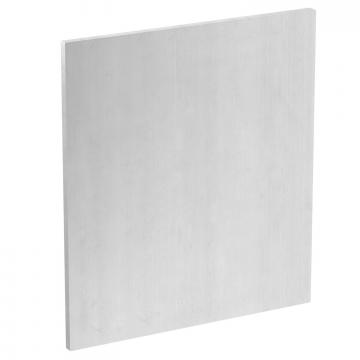

Véglezáró elem, Style, jobbos	GAD ER Style EL	6115965	Darab	1 Darab

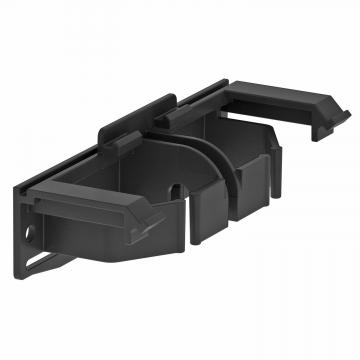

Felsőrész adapter GAD OTA	GAD OTA	6115975	Darab	5 Darab
Távtartó	GAD OTD RW	6115980	Darab	10 Darab
Távtartó	GAD OTD LGR	6115982	Darab	10 Darab

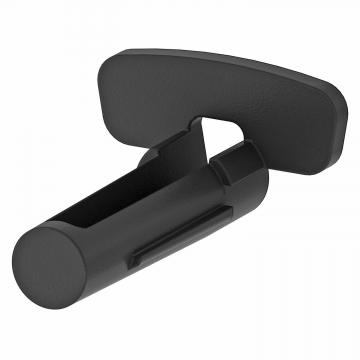

Távtartó	GAD OTD SW	6115985	Darab	10 Darab

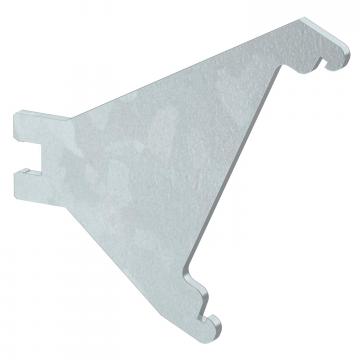

Rögzítő lemez	GAD SB	6115995	Darab	10 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
