G-profilú Magic® rácsos kábeltálca, oldalmagasság 75 mm, A4
Rend. szám 6005568 | EAN-kód 4012195771609
- Termékleírás
-

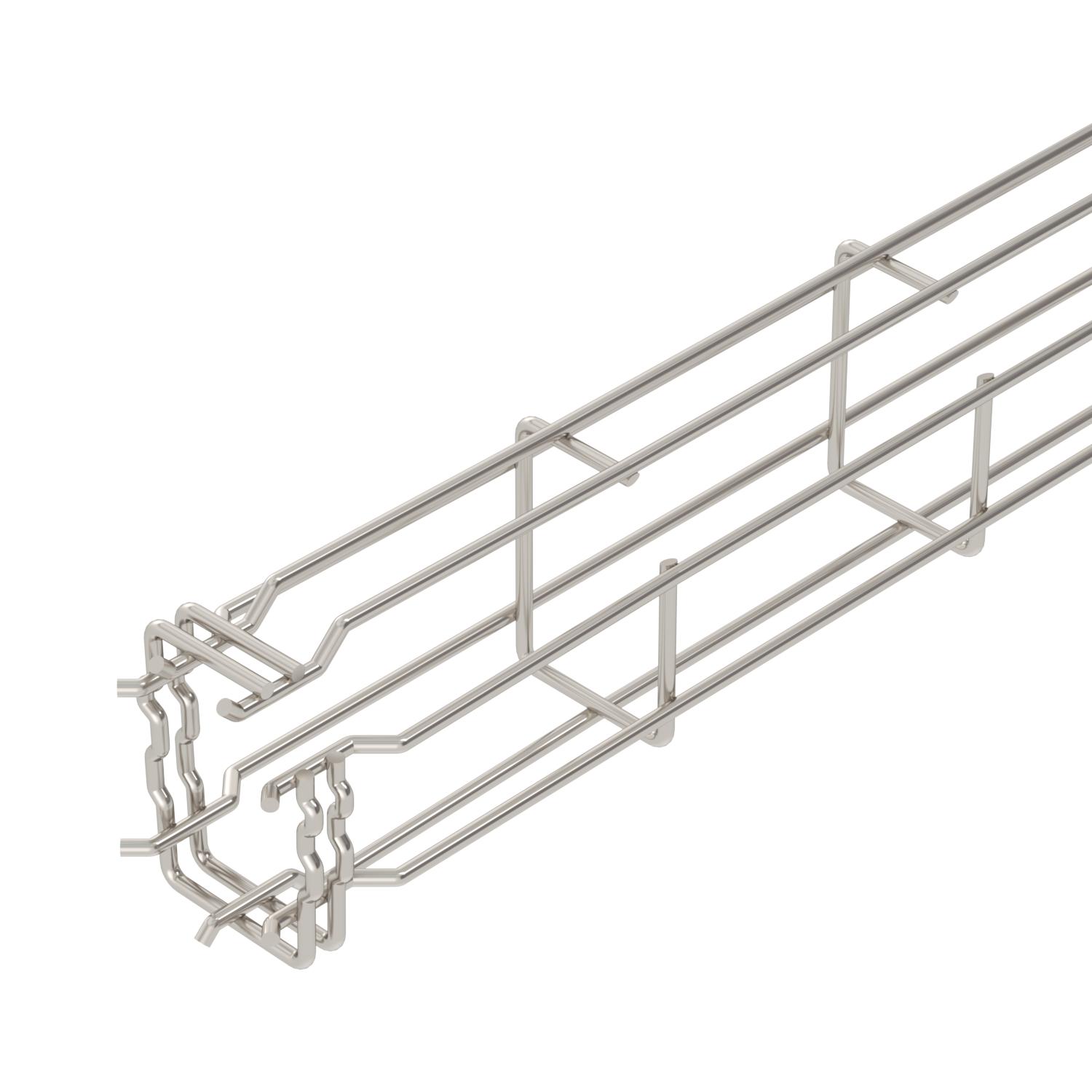

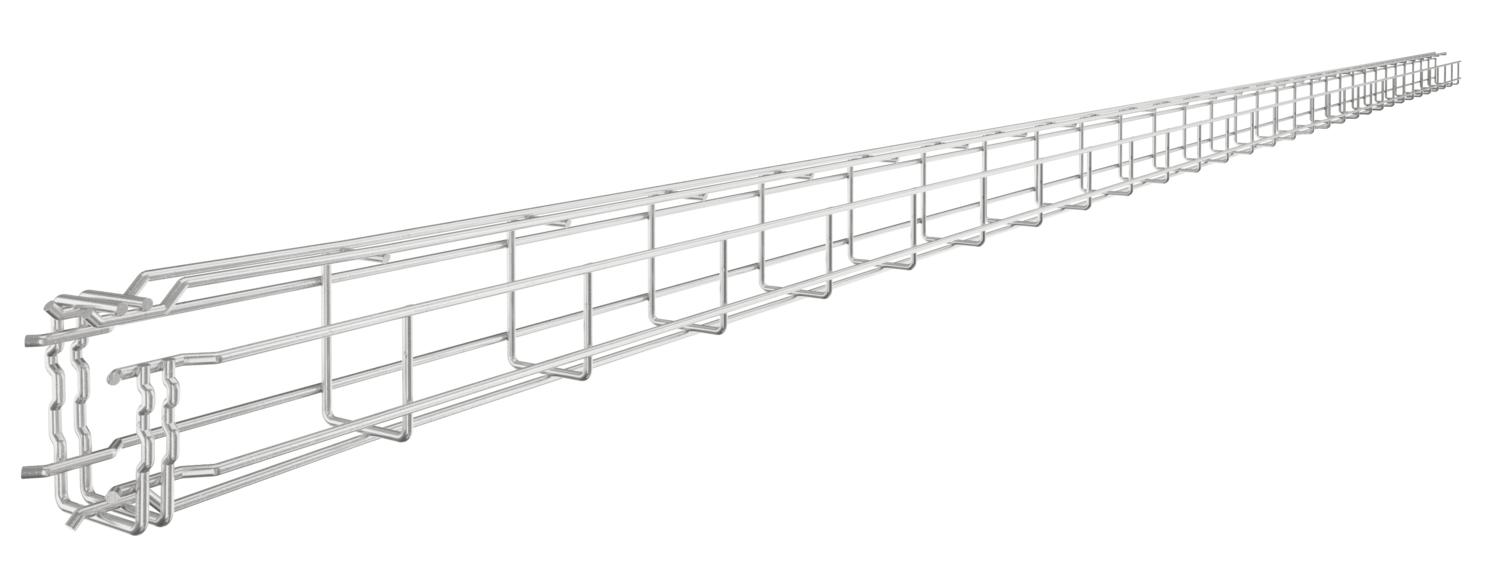

TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

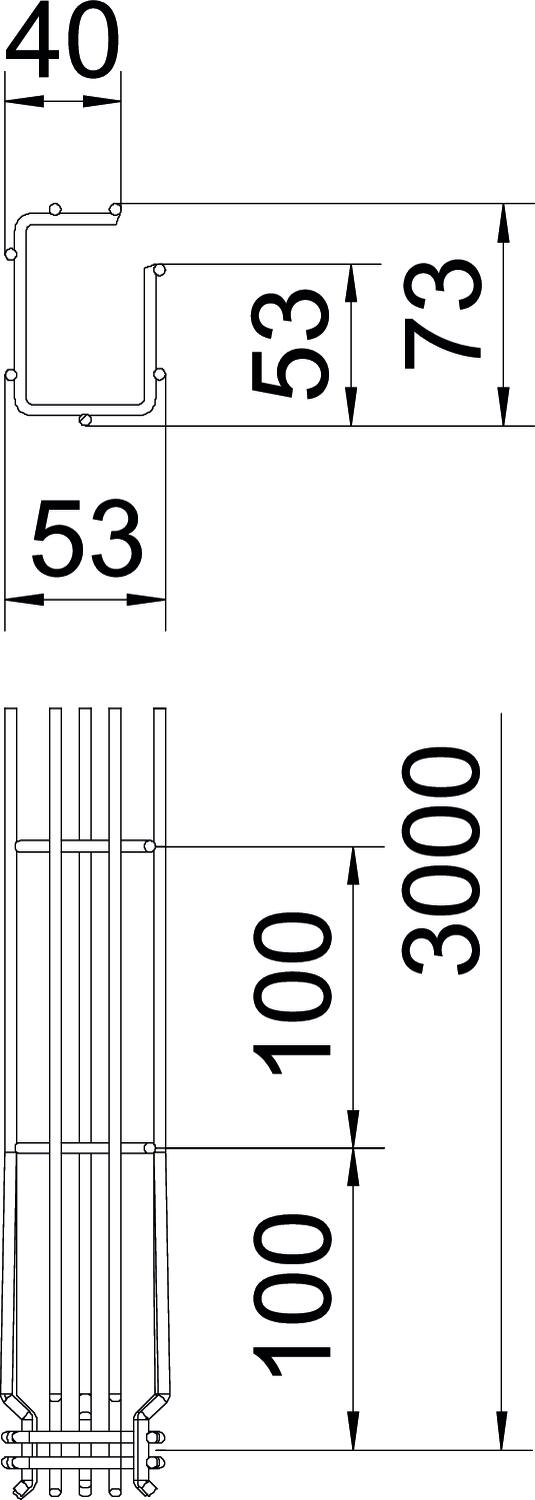

Méretek
A méret 53 mm Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 53 mm Beépített válaszfal nélkül C méret 38 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 4,083 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 73 mm Hasznos keresztmetszet 2200 mm² Hasznos keresztmetszet 22 cm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 75 mm Magasság 2,95 in Méret 75x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott igen szélesség 1,97 in szélesség 50 mm Szín nemesacél Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő
GSV 34 A4 6016648 20 Darab
Fali és padlórögzítők, A4
WB GR A4 6017164 20 Darab - Letöltések
-
