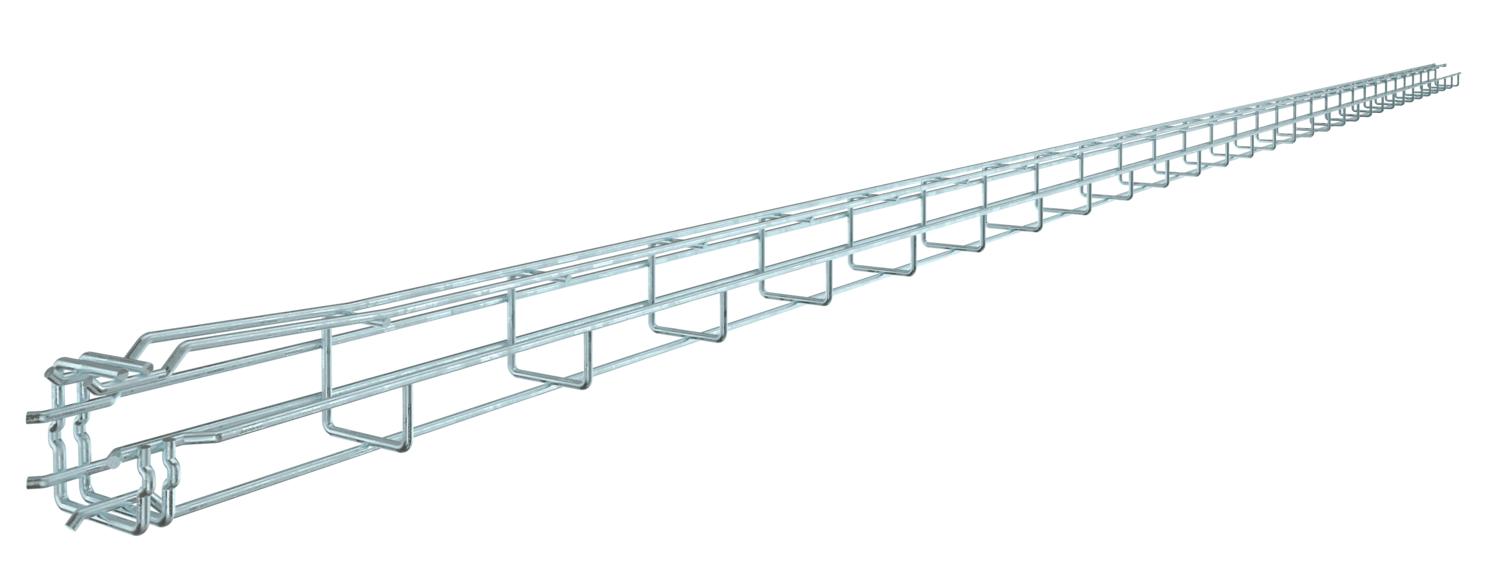

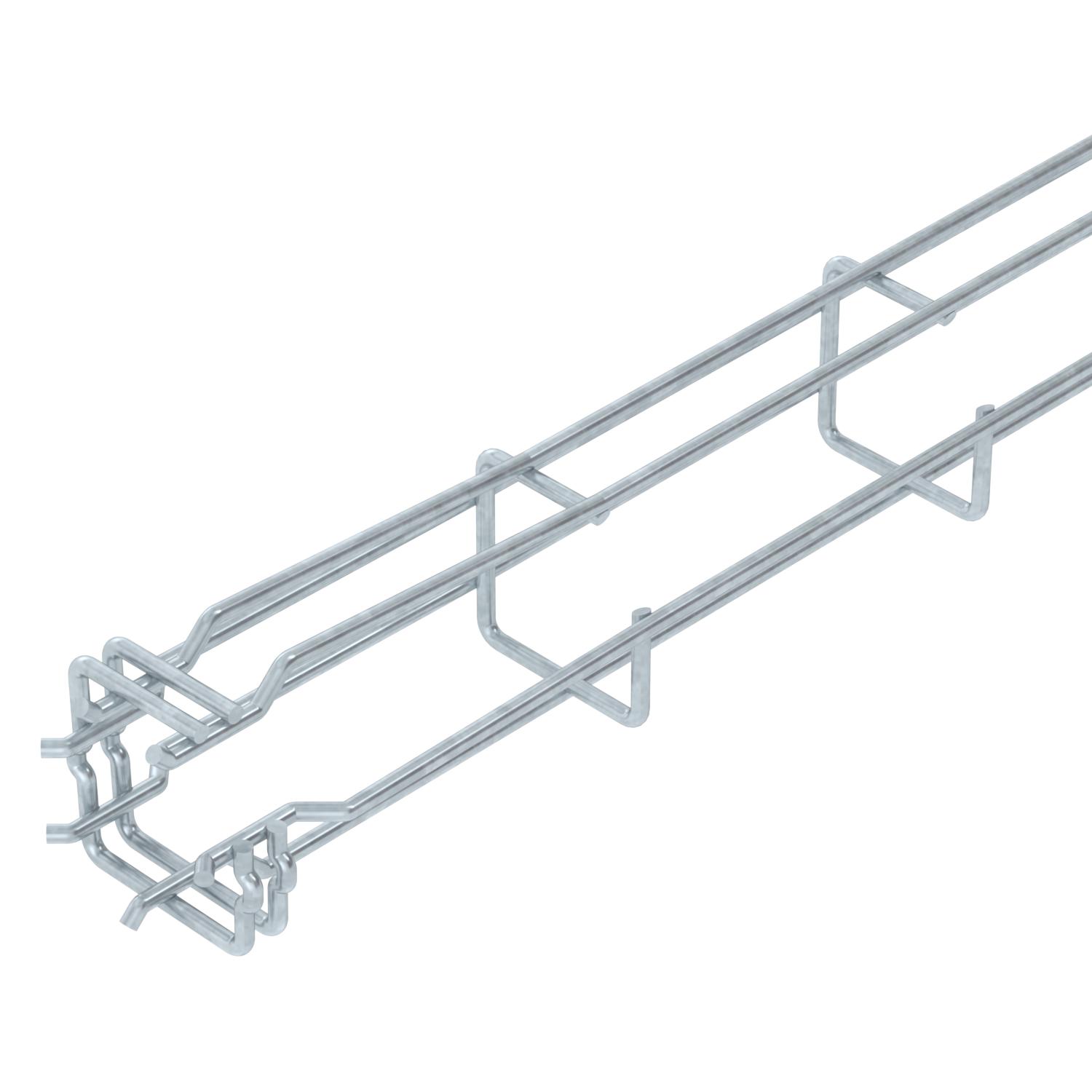

G-profilú Magic® rácsos kábeltálca, oldalmagasság 50 mm, FT
Rend. szám 6005520 | EAN-kód 4012195686392
- Termékleírás
-
TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

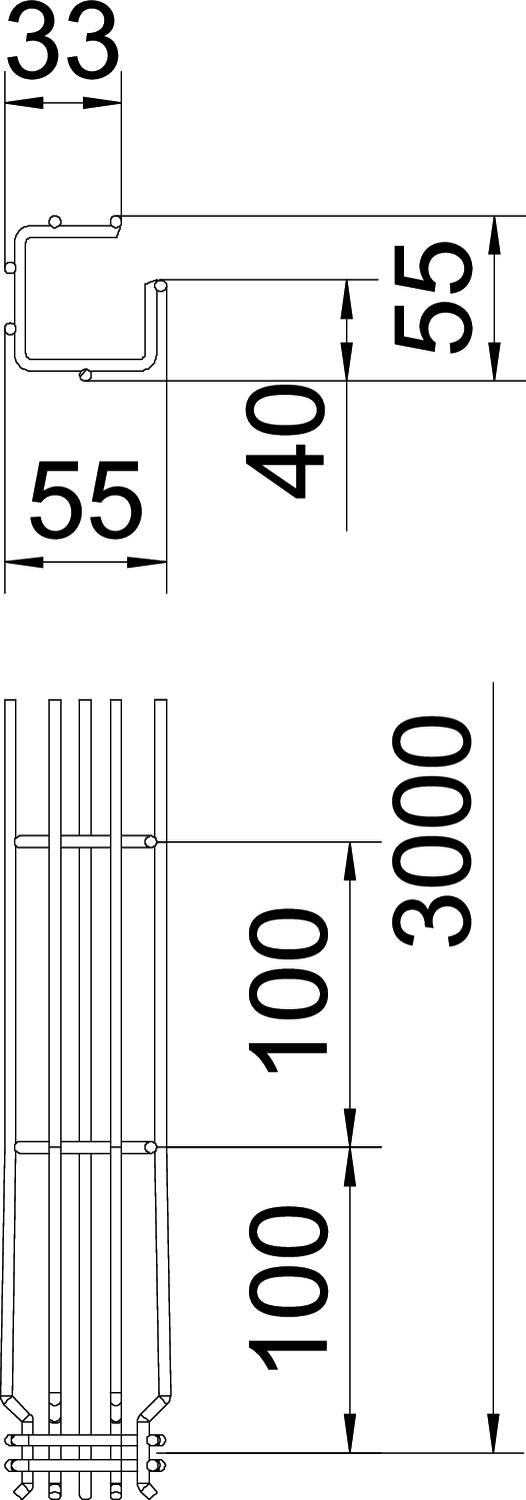

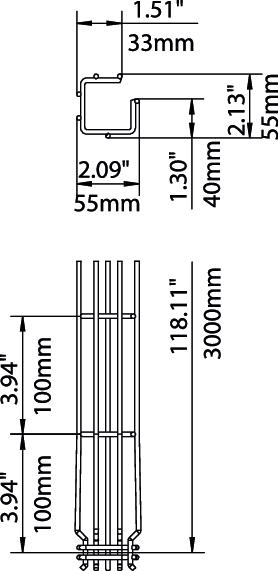

Méretek
A méret 38 mm Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 55 mm Beépített válaszfal nélkül C méret 33 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,489 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület merítetten tűzihorganyzott H méret 55 mm Hasznos keresztmetszet 17 cm² Hasznos keresztmetszet 1700 mm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 1,97 in Magasság 50 mm Méret 50x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott nem szélesség 1,97 in szélesség 50 mm Szín rozsdavörös Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő, FT
GSV 34 FT 6016634 20 Darab
Fali és padlórögzítő, FT
WB GR FT 6017160 20 Darab - Letöltések
-
