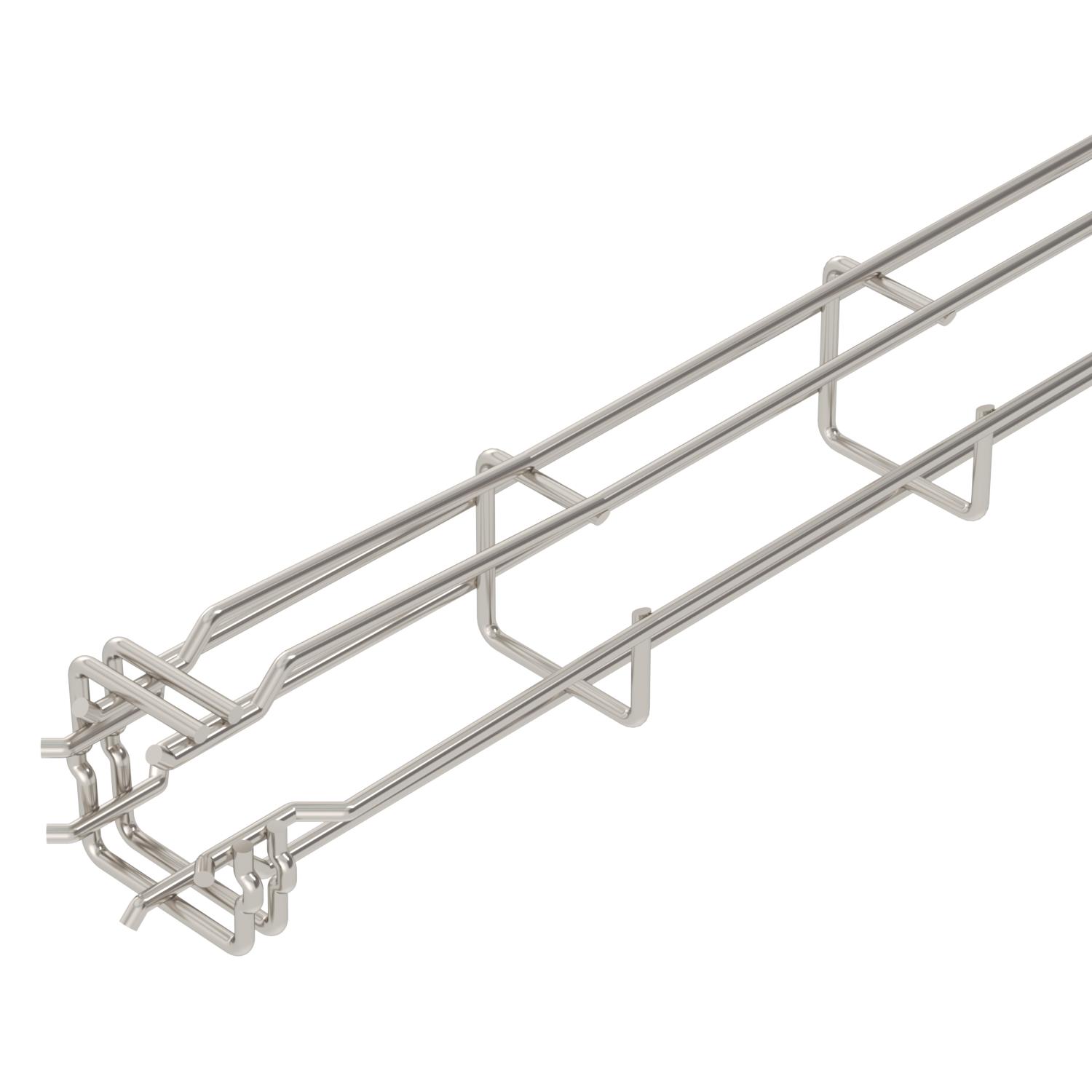

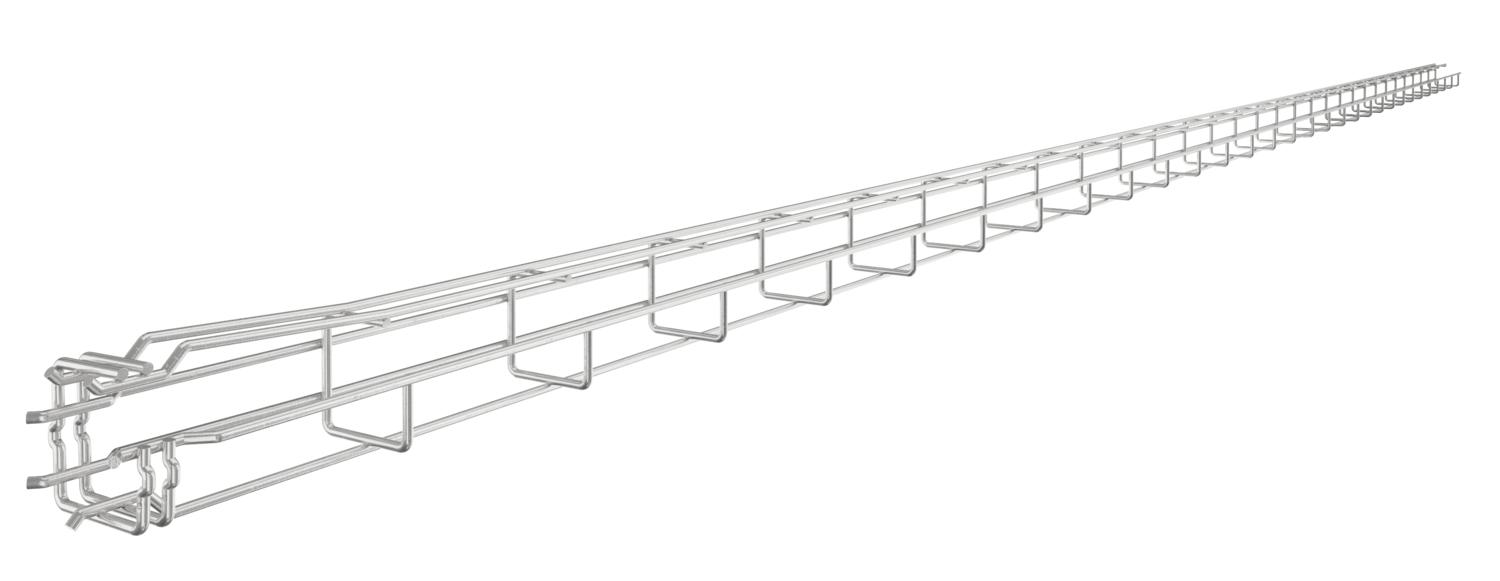

G-profilú Magic® rácsos kábeltálca, oldalmagasság 50 mm, A4
Rend. szám 6005565 | EAN-kód 4012195771593
- Termékleírás
-
TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

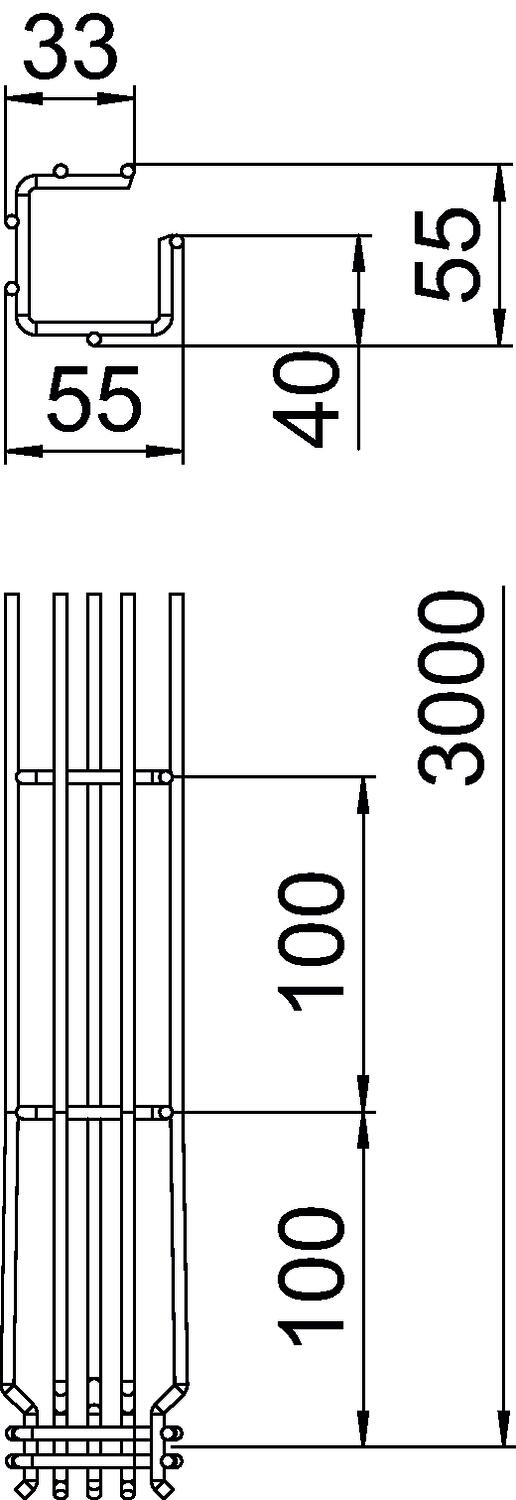

Méretek
A méret 38 mm Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 55 mm Beépített válaszfal nélkül C méret 33 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,424 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 55 mm Hasznos keresztmetszet 17 cm² Hasznos keresztmetszet 1700 mm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 1,97 in Magasság 50 mm Méret 50x50x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott igen szélesség 50 mm szélesség 1,97 in Szín nemesacél Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő
GSV 34 A4 6016648 20 Darab
Fali és padlórögzítők, A4
WB GR A4 6017164 20 Darab - Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat G-GRM 50 50 A4 / 6005565 , 0.15MB , pdfREACH Megfelelőségi nyilatkozat G-GRM 50 50 A4 / 6005565 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat G-GRM 50 50 A4 / 6005565 , 0.12MB , pdfKörnyezetvédelmi nyilatkozat Umweltproduktdeklaration (EPD) , 1.48MB , pdfKiválasztási segédlet GR-Magic® , 2.00MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Rácsos kábeltálcák , 9.52MB , pdf
