G-profilú Magic rácsos kábeltálca, oldalmagasság 150 mm, A2
Rend. szám 6005559 | EAN-kód 4012195686507
- Termékleírás
-

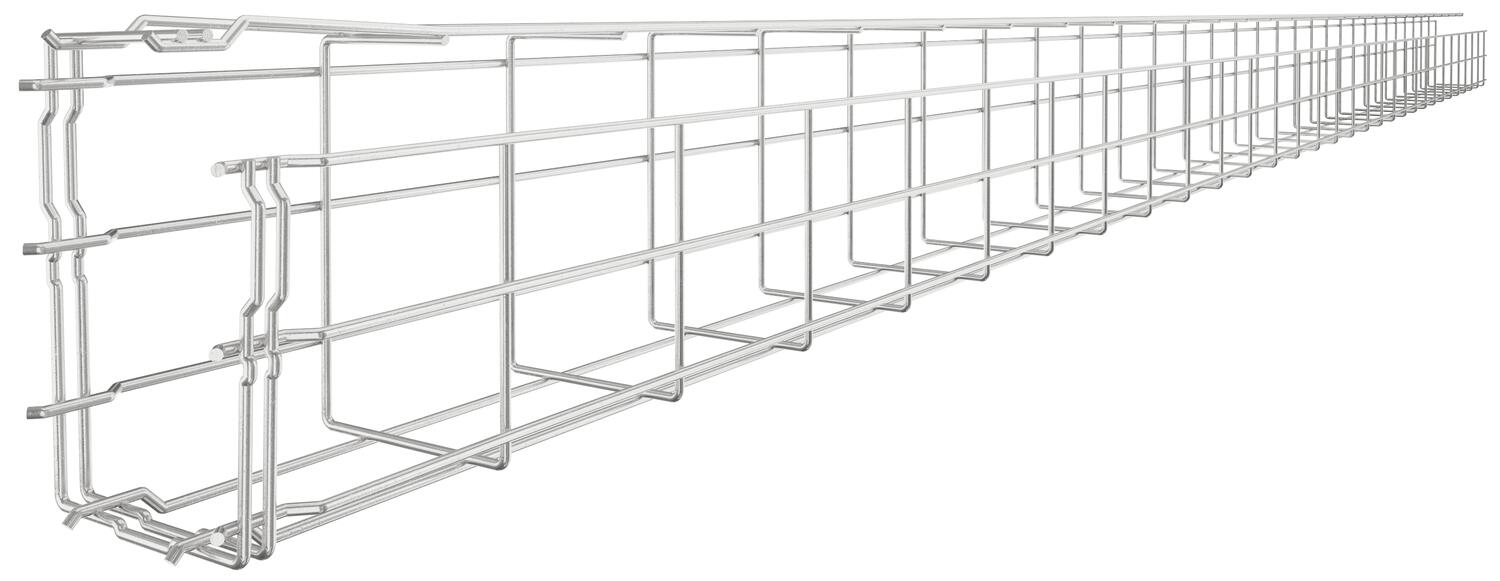

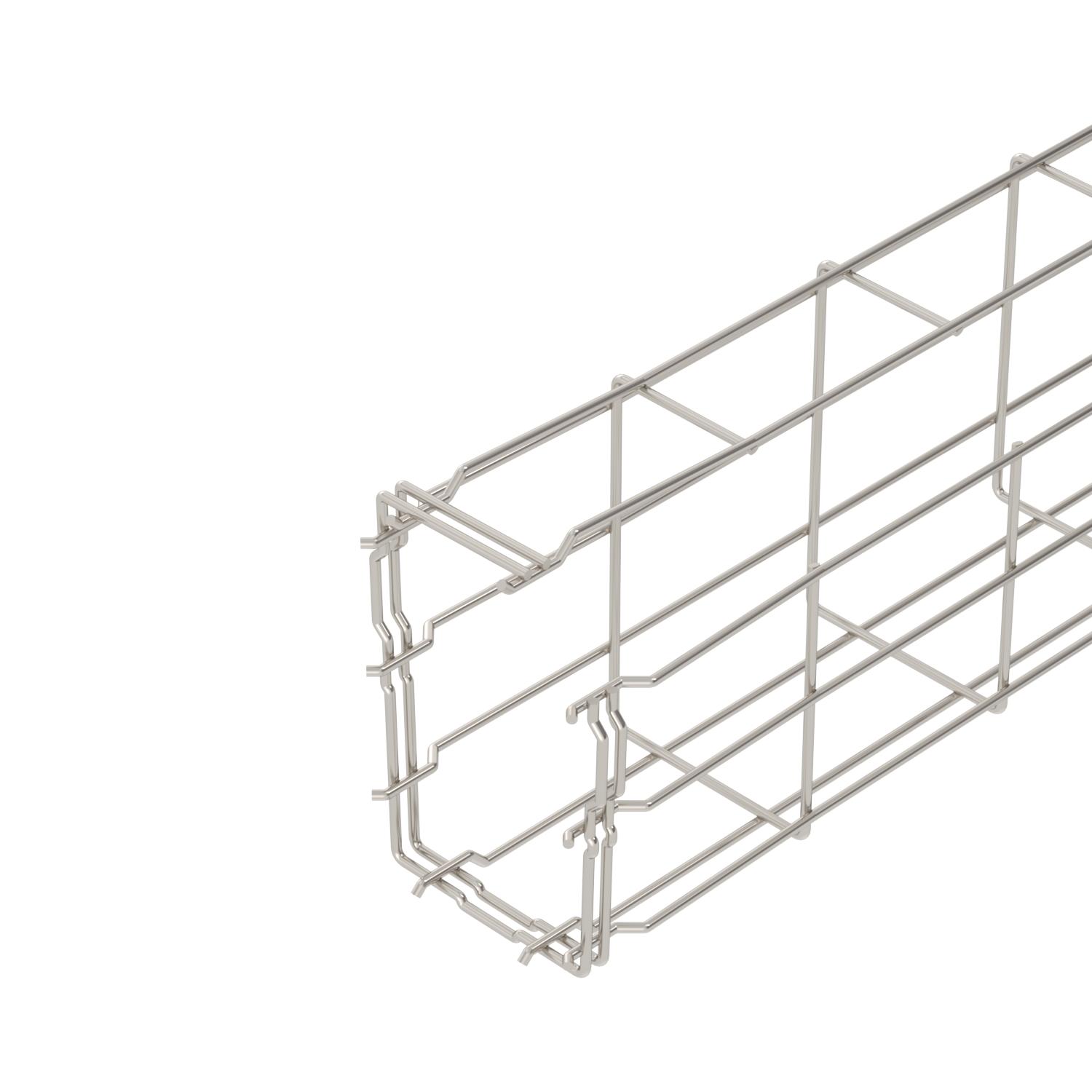

TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

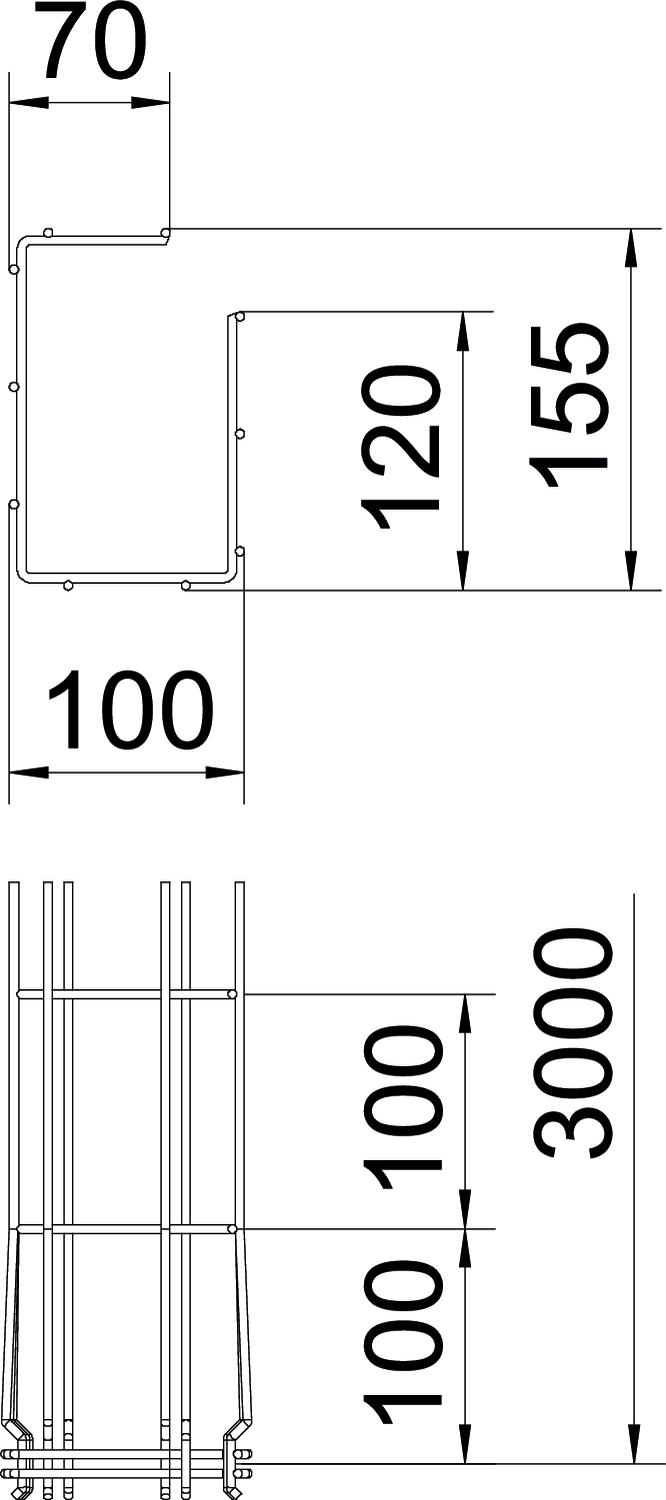

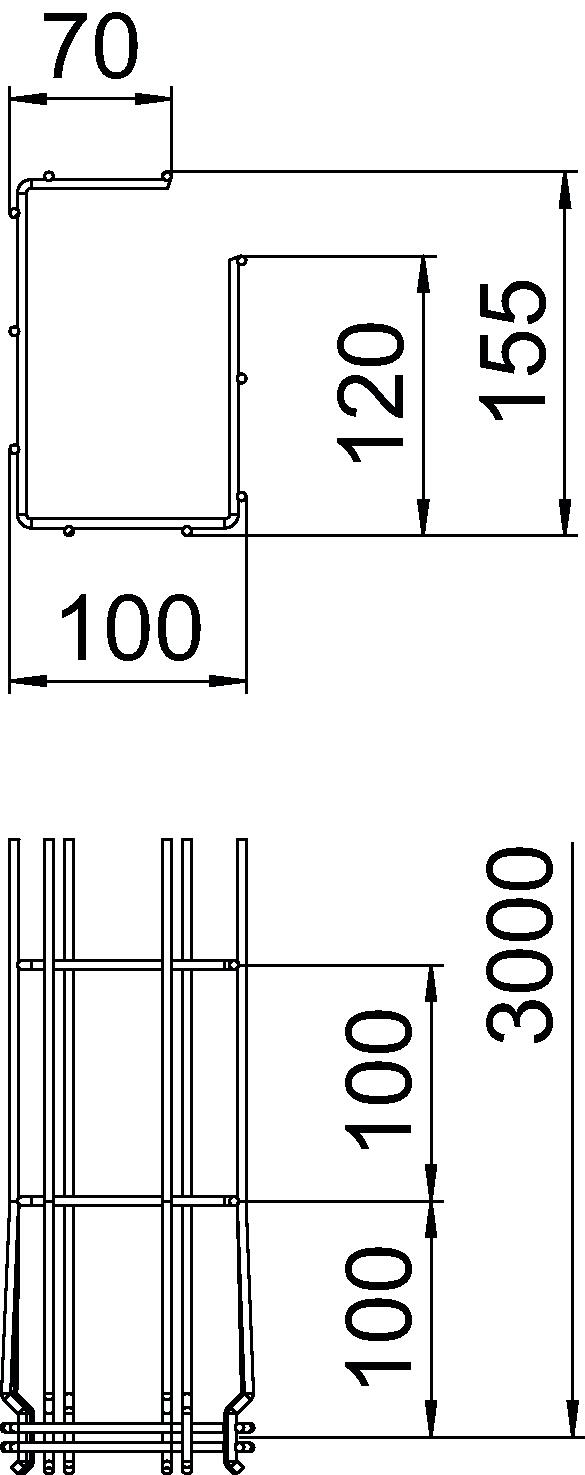

Méretek
A méret 120 mm Anyag rozsdamentes acél, 1.4301 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 100 mm Beépített válaszfal nélkül C méret 68 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 6,422 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 155 mm Hasznos keresztmetszet 10700 mm² Hasznos keresztmetszet 107 cm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 150 mm Magasság 5,91 in Méret 150x100x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott igen szélesség 100 mm szélesség 3,94 in Szín nemesacél Támaszköz 1,0 m 0,6 kN/m Támaszköz 1,5 m 0,5 kN/m Támaszköz 2,0 m 0,35 kN/m Támaszköz 2,5 m 0,3 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő
GSV 34 A2 6016642 20 Darab
Fali és padlórögzítők, A4
WB GR A4 6017164 20 Darab - Letöltések
-
