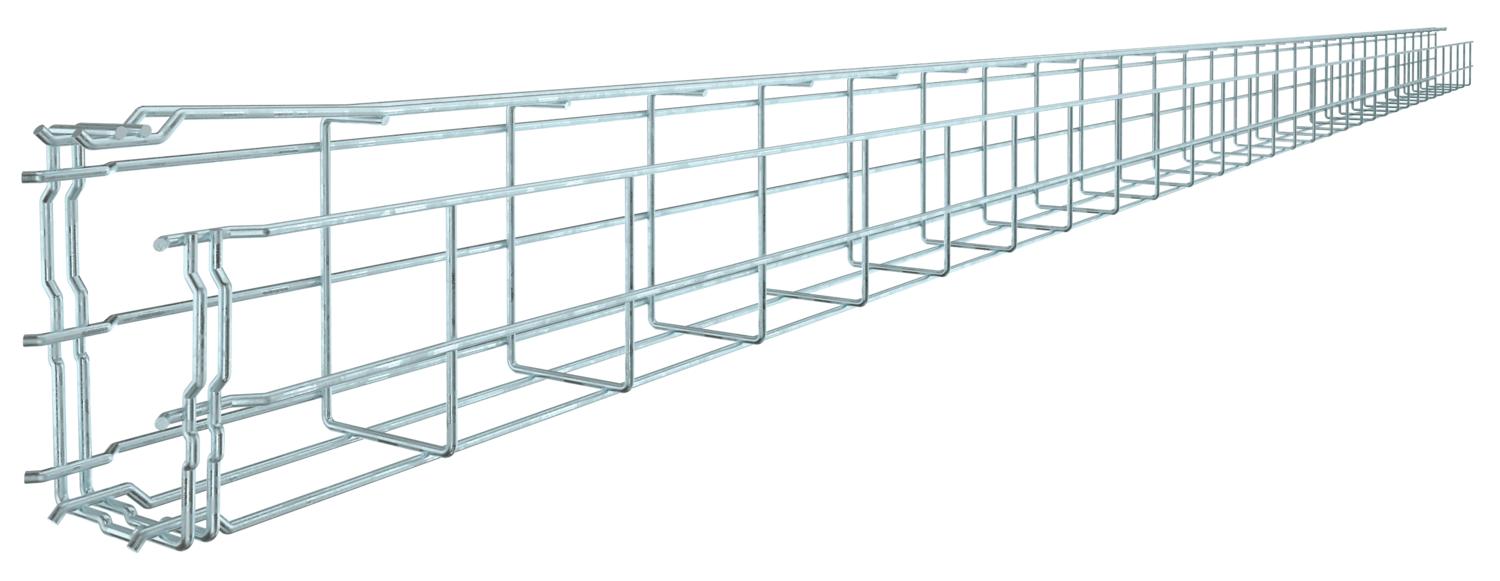

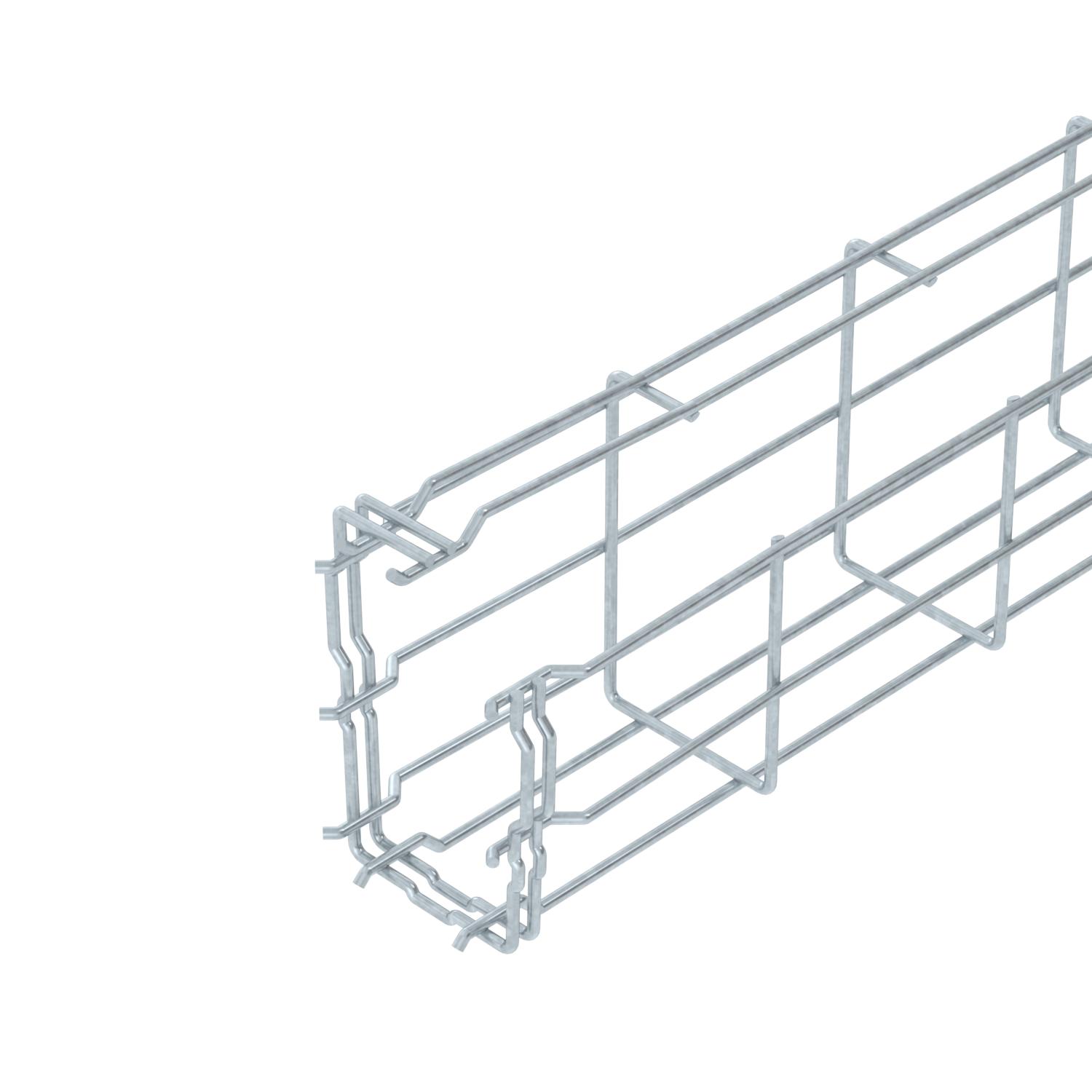

G-profilú Magic® rácsos kábeltálca, oldalmagasság 125 mm, FT
Rend. szám 6005526 | EAN-kód 4012195686415
- Termékleírás
-
TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

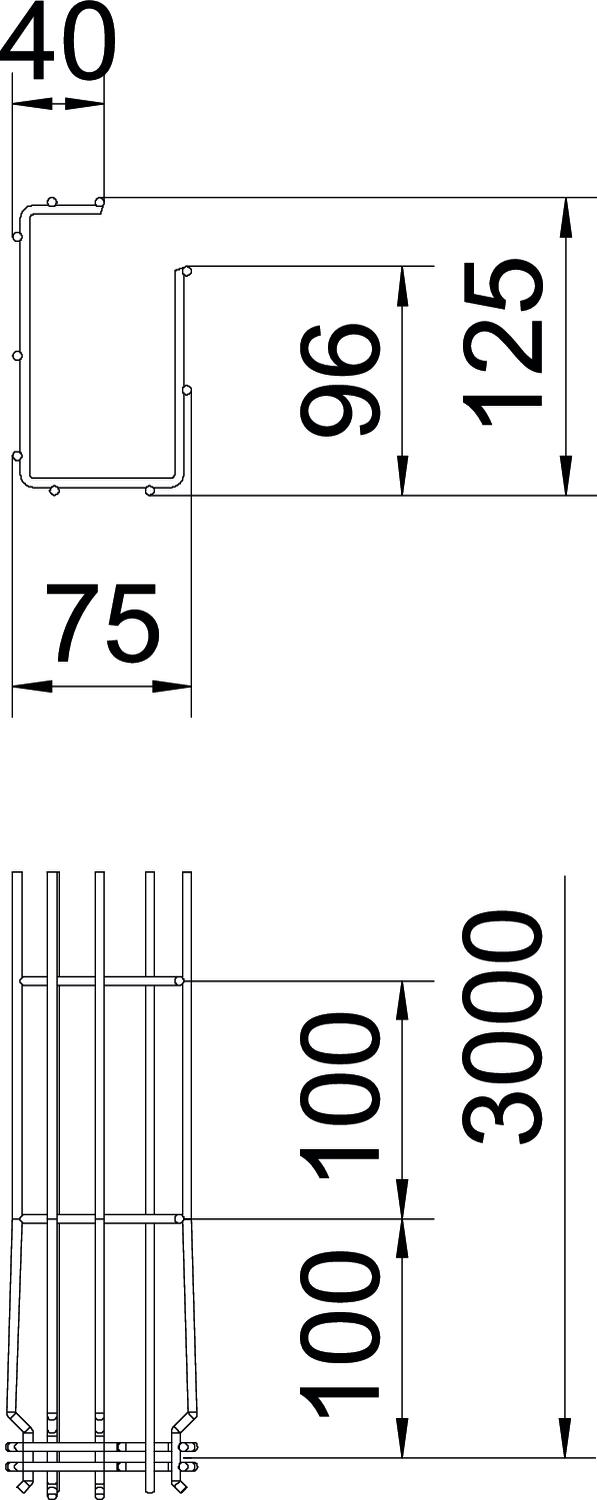

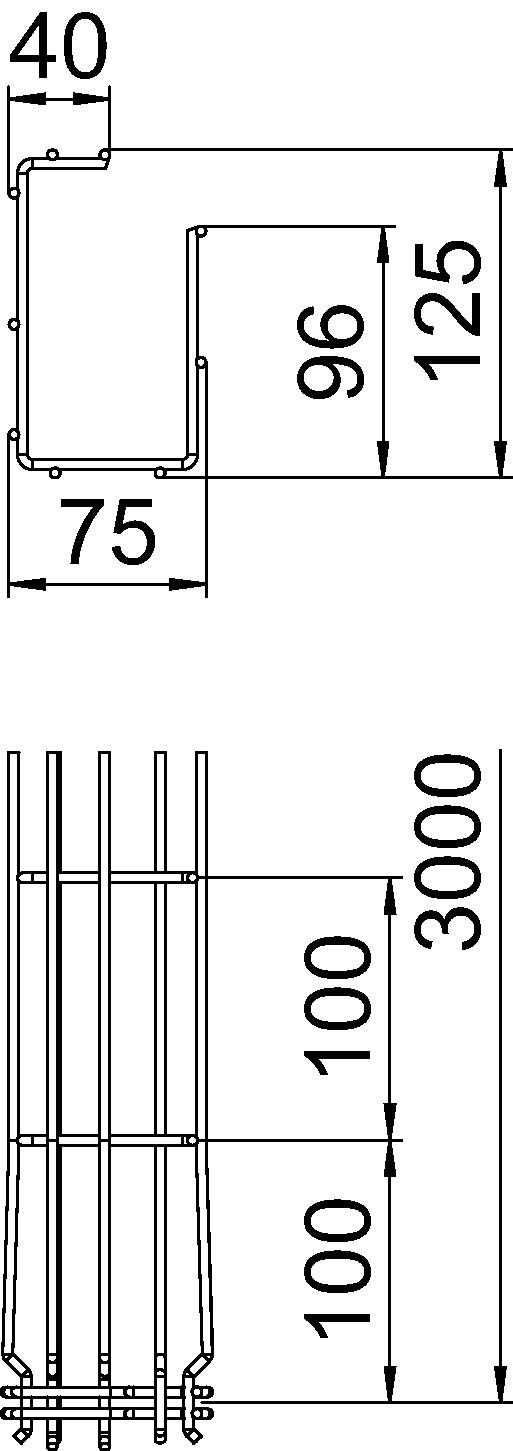

Méretek
A méret 96 mm Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 75 mm Beépített válaszfal nélkül C méret 38 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,422 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület merítetten tűzihorganyzott H méret 125 mm Hasznos keresztmetszet 6100 mm² Hasznos keresztmetszet 61 cm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 4,92 in Magasság 125 mm Méret 125x75x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott nem szélesség 75 mm szélesség 2,95 in Szín rozsdavörös Támaszköz 1,0 m 0,6 kN/m Támaszköz 1,5 m 0,35 kN/m Támaszköz 2,0 m 0,3 kN/m Támaszköz 2,5 m 0,25 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő, FT
GSV 34 FT 6016634 20 Darab
Fali és padlórögzítő, FT
WB GR FT 6017160 20 Darab - Letöltések
-
