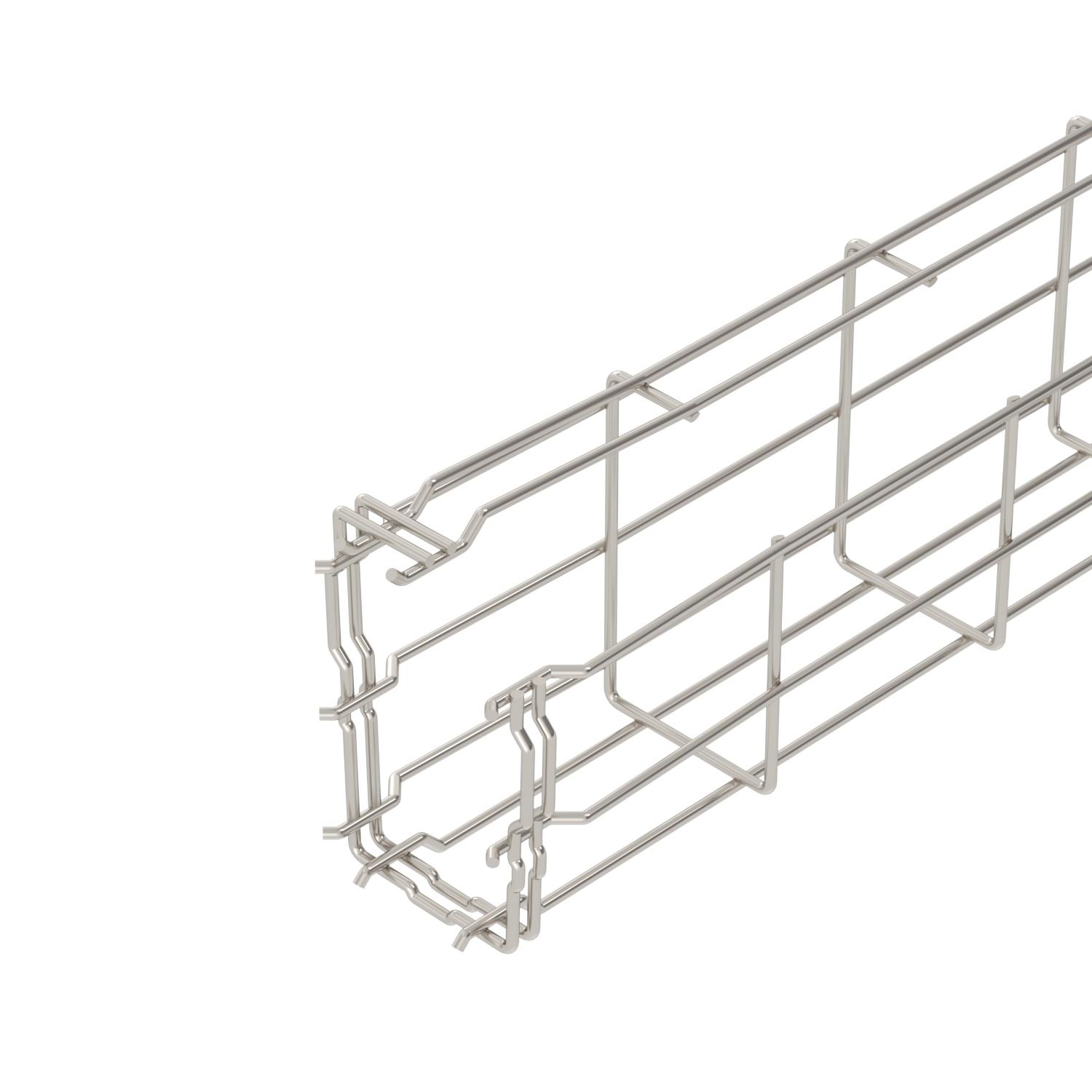

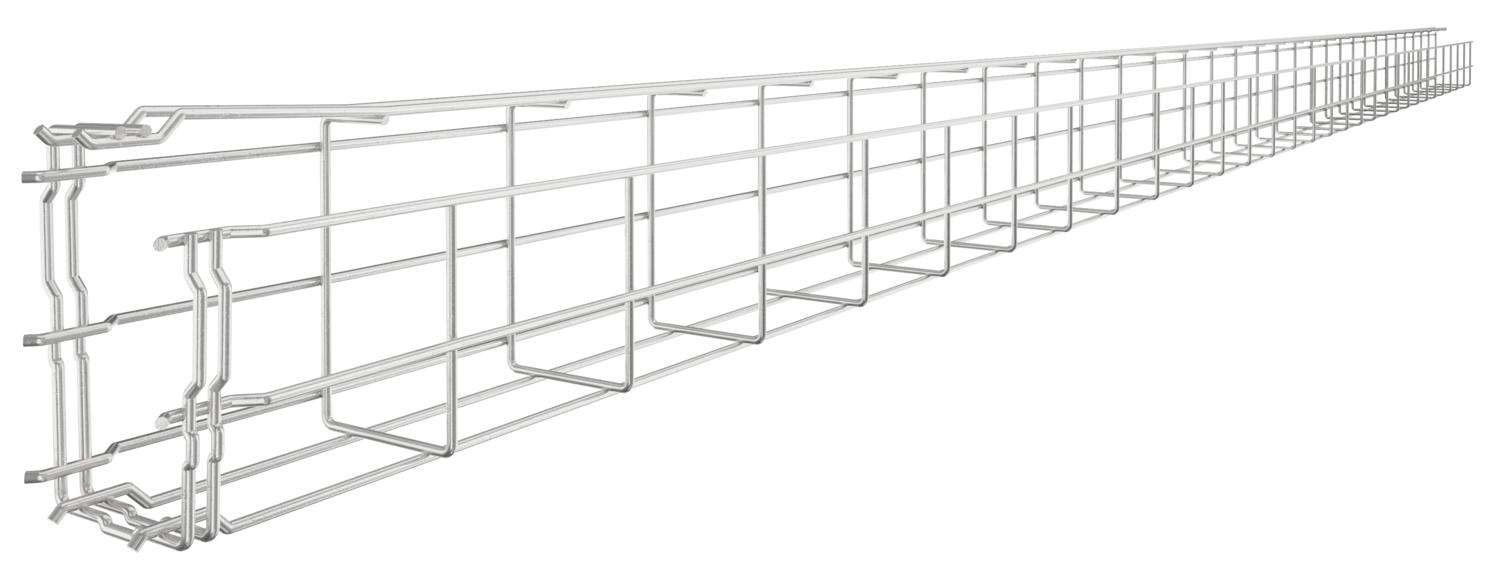

G-profilú Magic rácsos kábeltálca, oldalmagasság 125 mm, A4
Rend. szám 6005571 | EAN-kód 4012195771647
- Termékleírás
-
TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-

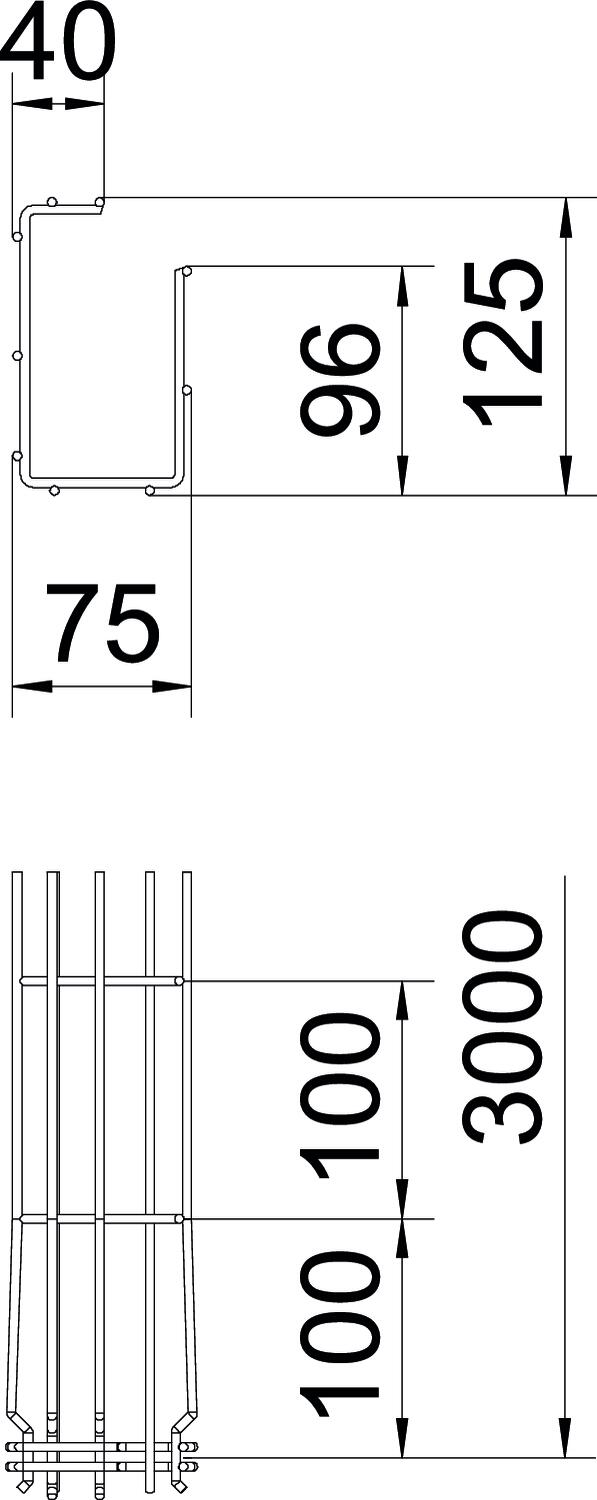

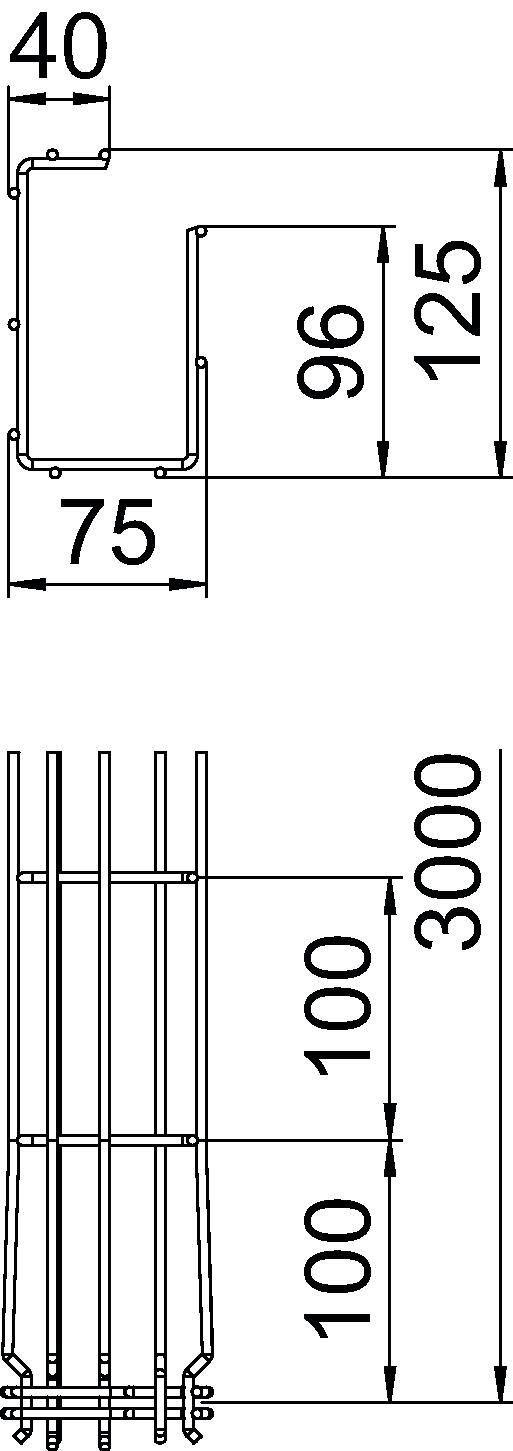

Méretek
A méret 96 mm Anyag rozsdamentes acél, 1.4401 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással B méret 75 mm Beépített válaszfal nélkül C méret 38 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 5,456 kg CO₂e / 1 Méter Csavar nélküli összekötő igen Felület felületkezelés nélkül, utókezelt H méret 125 mm Hasznos keresztmetszet 6100 mm² Hasznos keresztmetszet 61 cm² hossz 3000 mm Huzalátmérő 3,9 mm Magasság 4,92 in Magasság 125 mm Méret 125x75x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott igen szélesség 2,95 in szélesség 75 mm Szín nemesacél Támaszköz 1,0 m 0,6 kN/m Támaszköz 1,5 m 0,35 kN/m Támaszköz 2,0 m 0,3 kN/m Támaszköz 2,5 m 0,25 kN/m Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – nem - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő
GSV 34 A4 6016648 20 Darab
Fali és padlórögzítők, A4
WB GR A4 6017164 20 Darab - Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat G-GRM 125 75 A4 / 6005571 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfKörnyezetvédelmi nyilatkozat Umweltproduktdeklaration (EPD) , 1.48MB , pdfKiválasztási segédlet GR-Magic® , 2.00MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Rácsos kábeltálcák , 9.52MB , pdf
