Fogazott alátét, DIN 6798, G 10 | 5,3 | 1,8 | M5

morepic-1

morepic-2

Fogazott alátét, DIN 6798, G

Rend. szám 3404056 | EAN-kód 4012195301578

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

Fogazott alátét, a DIN 6798 szerinti A-forma.

Műszaki adatok

Műszaki adatok

Anyag	acél
Átmérő	10 mm
Biztosító alátét kivitele	nyitott külső fogazat
d méret	5,3 mm
D min. méret	10 mm
Felület	galvanikusan horganyzott
h méret	1,8 mm

Innendurchmesser	5,3 mm
Külső átmérő	10 mm
Magasság	1,8 mm
Menet	M5
Méret	M5
vastagság	1,8 mm

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Darab	100 Darab
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Darab	100 Darab
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Darab	100 Darab
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Darab	100 Darab
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Darab	100 Darab

Letöltések

Adatlap SWS M5 G / 3404056 , 0.11MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

EU megfelelőségi nyilatkozat SWS M5 G / 3404056 , 0.06MB , pdf

Letöltés

REACH Megfelelőségi nyilatkozat SWS M5 G / 3404056 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat SWS M5 G / 3404056 , 0.12MB , pdf

Letöltés

Termékgrafika SWS M5 G / 3404056, 9.90 kB, jpg

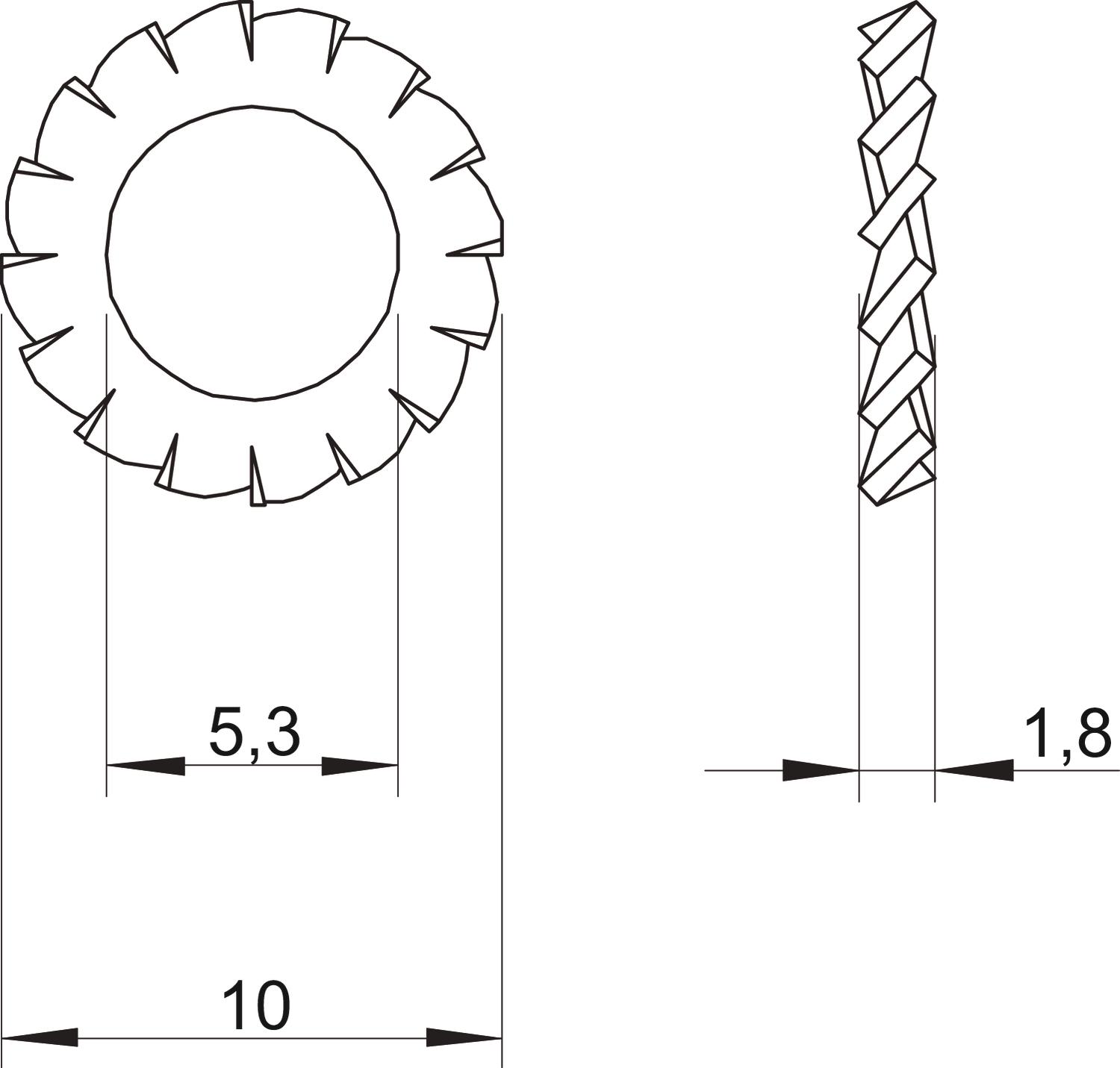

Méretezett rajz SWS M5 G / 3404056, 81.61 kB, jpg

SWS M5 G / 3404056
