Fogazott alátét, DIN 6798 A4 20,5 | 13 | 3 | M12

morepic-1

morepic-2

Fogazott alátét, DIN 6798 A4

Rend. szám 3404385 | EAN-kód 4012196095537

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

Fogazott alátét, a DIN 6798 szerinti A-forma.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél
Átmérő	20,5 mm
Biztosító alátét kivitele	nyitott külső fogazat
d max. méret	20,5 mm
d méret	13 mm
D min. méret	20,5 mm
Felület	felületkezelés nélkül, utókezelt

h méret	3 mm
Innendurchmesser	13 mm
Külső átmérő	20,5 mm
Magasság	3 mm
Menet	M12
Méret	M12
vastagság	3 mm

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Darab	100 Darab
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Darab	100 Darab
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Darab	100 Darab
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Darab	100 Darab

Letöltések

Adatlap SWS M12 A4 / 3404385 , 0.21MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

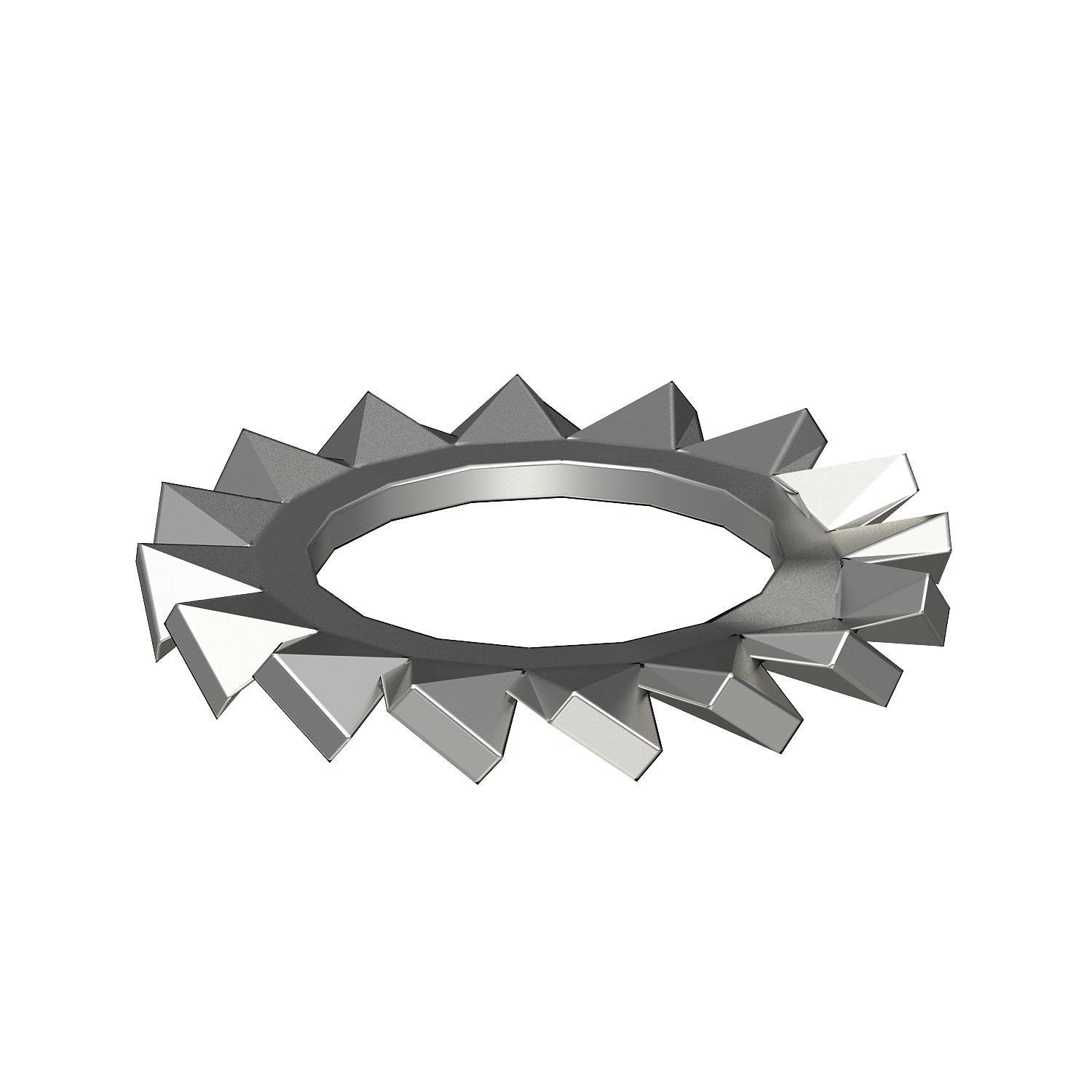

Termékgrafika SWS M12 A4 / 3404385, 71.13 kB, jpg

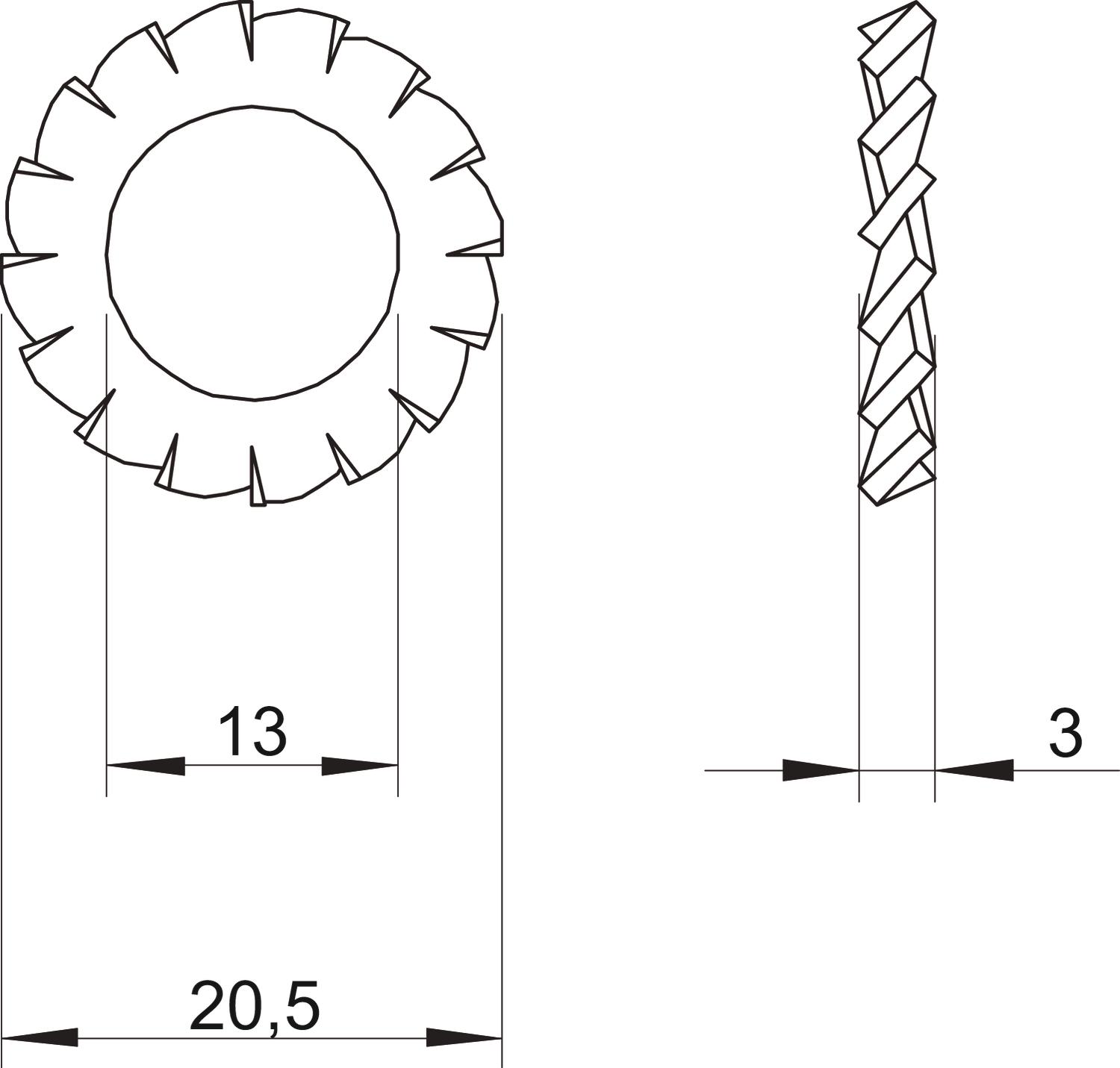

Méretezett rajz SWS M12 A4 / 3404385, 81.69 kB, jpg
