Fogazott alátét, DIN 6798 A4 18 | 10,5 | 2,7 | M10

morepic-1

morepic-2

Fogazott alátét, DIN 6798 A4

Rend. szám 3404381 | EAN-kód 4012196095520

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

Fogazott alátét, a DIN 6798 szerinti A-forma.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél
Átmérő	18 mm
Biztosító alátét kivitele	nyitott külső fogazat
d max. méret	18 mm
d méret	10,5 mm
D min. méret	18 mm
Felület	felületkezelés nélkül, utókezelt

h méret	2,7 mm
Innendurchmesser	10,5 mm
Külső átmérő	18 mm
Magasság	2,7 mm
Menet	M10
Méret	M10
vastagság	2,7 mm

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Darab	100 Darab
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Darab	100 Darab
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Darab	100 Darab
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Darab	100 Darab

Letöltések

Adatlap SWS M10 A4 / 3404381 , 0.18MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

Termékgrafika SWS M10 A4 / 3404381, 59.47 kB, jpg

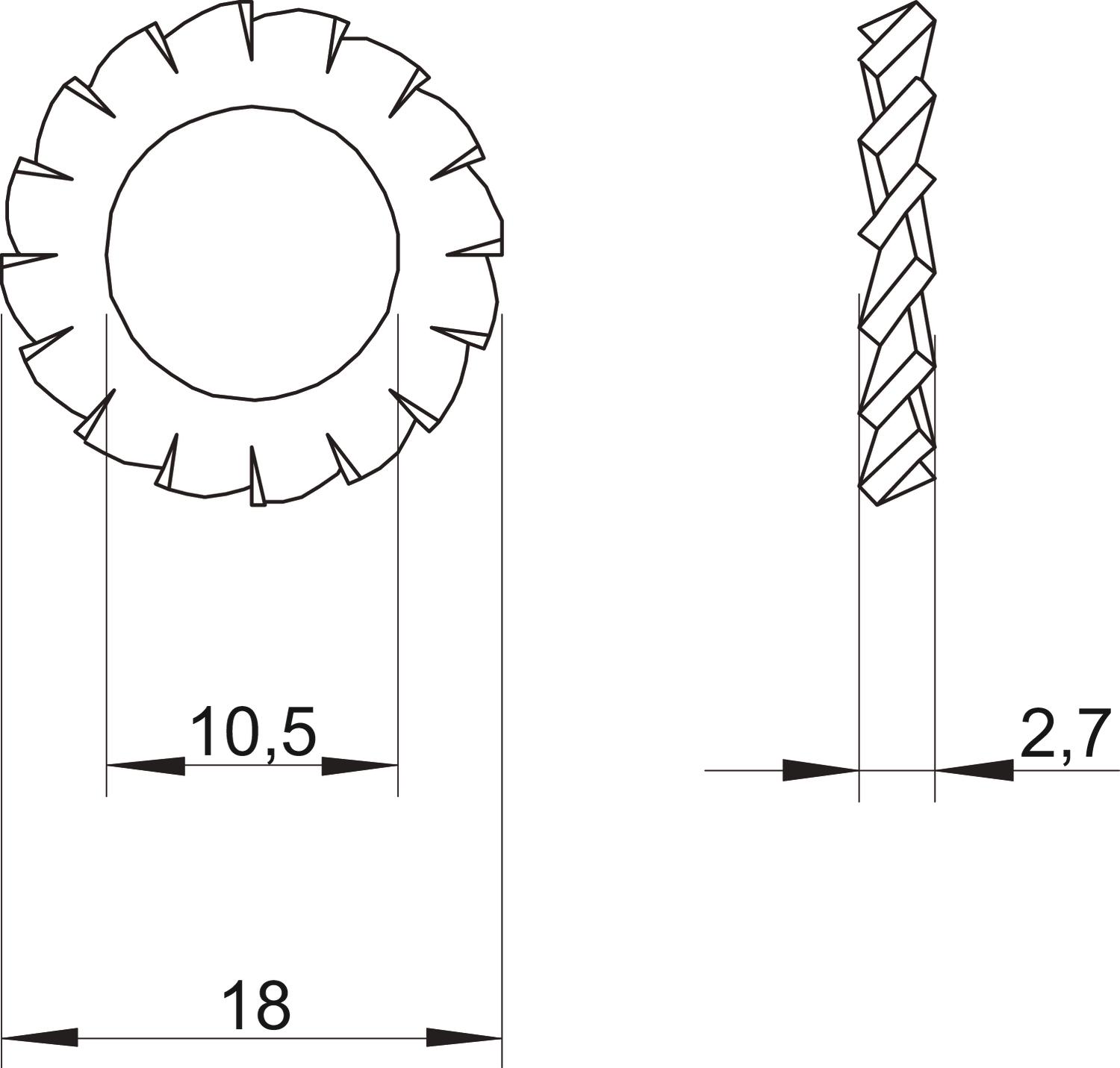

Méretezett rajz SWS M10 A4 / 3404381, 82.16 kB, jpg
