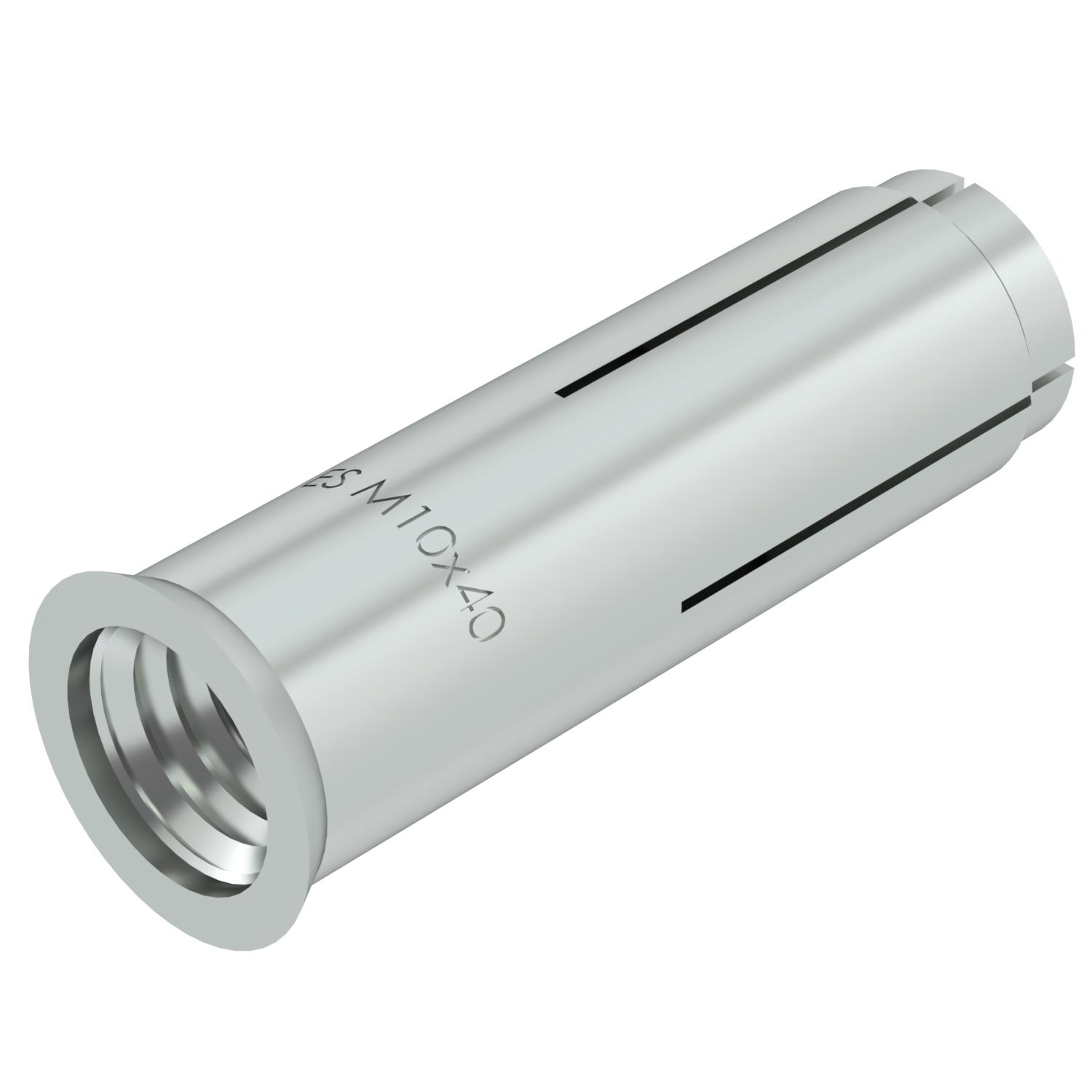

Feszítőhüvely, galléros kivitelben
Rend. szám 3492024 | EAN-kód 4012196709656
- Termékleírás
-
TermékleírásBeütődübel nem teherhordó rendszerek repedésmentes betonban történő egyedi, valamint repedt és repedésmentes betonban történő csoportos rögzítésére.
Tűzvédelmi szempontból bevizsgálva, R120 tűzállósági osztályú az Európai alkalmazási engedély szerint, ETA-02/0020 (Opt. 7) és ETA-05/0116.
Szerelés jelölő- és feszítőszerszámmal.
-
- Műszaki adatok
-
Műszaki adatok

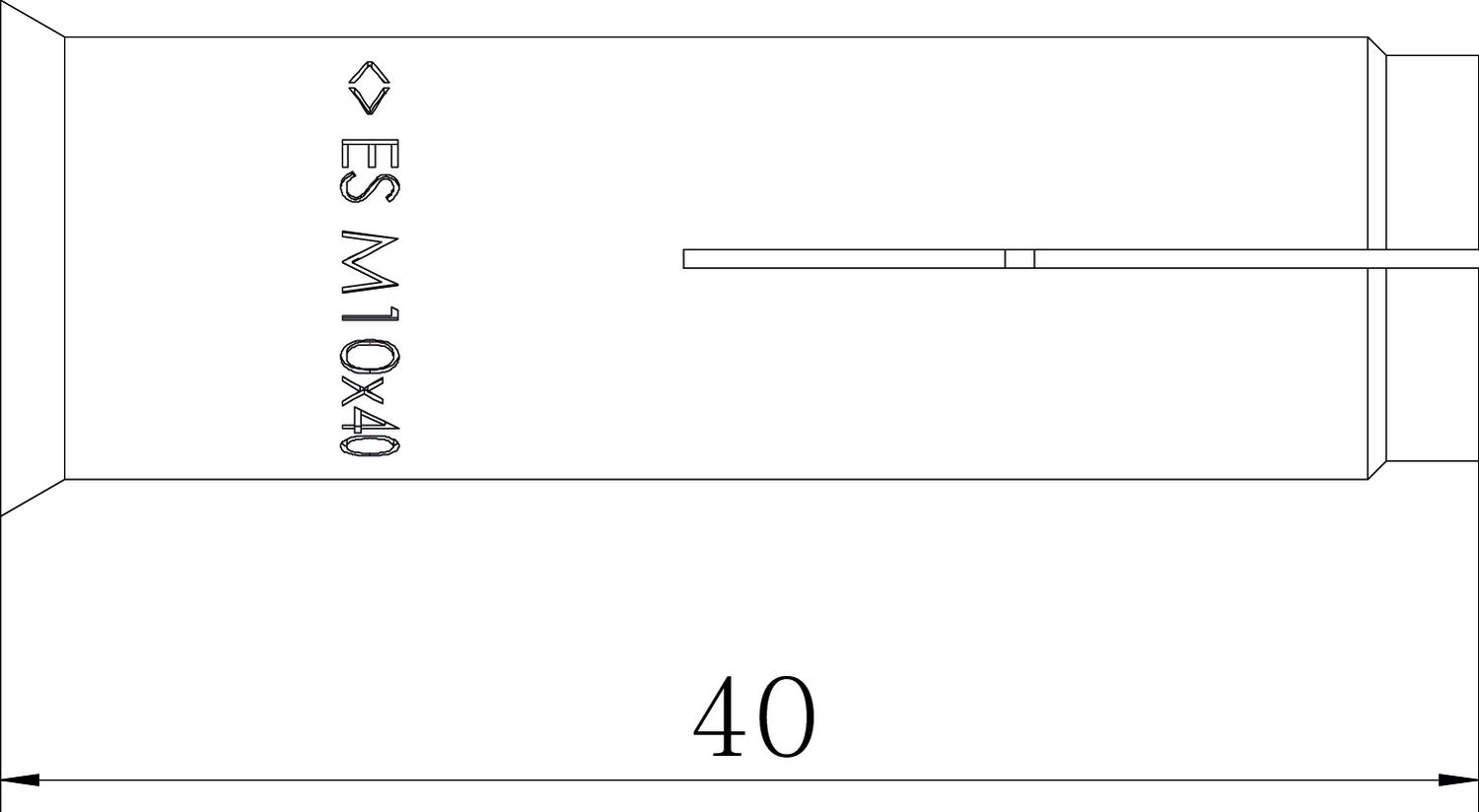

Anyag acél Becsavarási mélység max. 15 mm Becsavarási mélység min. 11 mm Dübel, horgony szerelési mód Előszerelés Engedélyek rendelkezésre állnak igen Építőanyaghoz megfelelő beton Felület galvanikusan horganyzott Furatátmérő min. 12 mm Furatmélység 40 mm hossz 40 mm Húzási zóna megengedett terhelési tartománya 2 Kivitel Becsapás L méret 40 mm Menet M10 Méret 10x40 Metrikus menet 10 Önfúró nem Rögzítőszerkezet egyéb Szín rozsdavörös - Minden típus
-
Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat ES M 10x40 / 3492024 , 0.30MB , pdfREACH Megfelelőségi nyilatkozat ES M 10x40 / 3492024 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat ES M 10x40 / 3492024 , 0.12MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Easy üregesmennyezet-horgonyhoz , 0.98MB , pdfSzerelési útmutató Szerelési útmutató, beütőhorog E , 0.98MB , pdf
