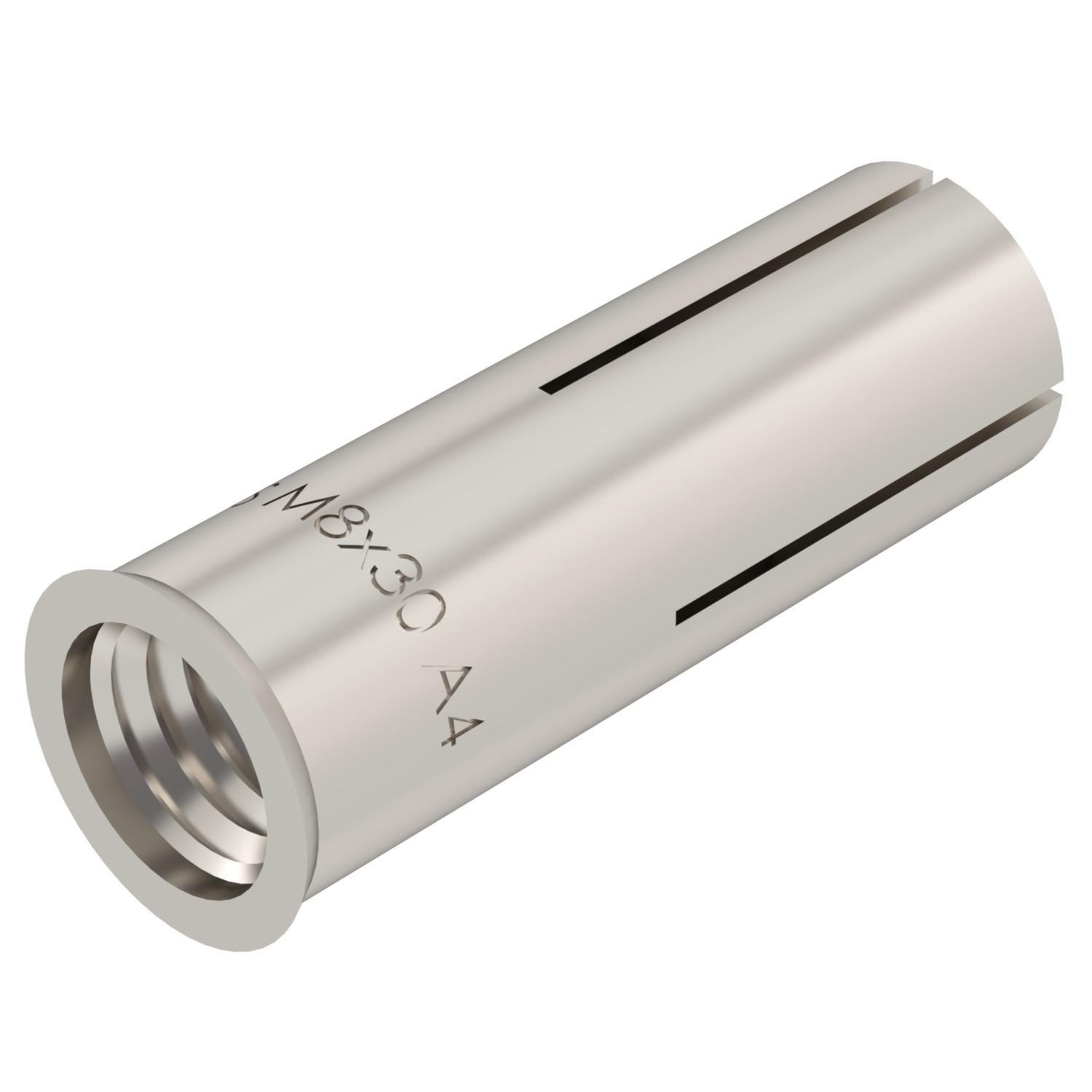

Feszítőhüvely, galléros kivitelben
Rend. szám 3492003 | EAN-kód 4012196709557
- Termékleírás
-
TermékleírásBeütődübel nem teherhordó rendszerek repedésmentes betonban történő egyedi, valamint repedt és repedésmentes betonban történő csoportos rögzítésére.
Tűzvédelmi szempontból bevizsgálva, R120 tűzállósági osztályú az Európai alkalmazási engedély szerint, ETA-02/0020 (Opt. 7) és ETA-05/0116.
Szerelés jelölő- és feszítőszerszámmal.
-
- Műszaki adatok
-
Műszaki adatok
Anyag rozsdamentes acél Becsavarási mélység max. 13 mm Becsavarási mélység min. 9 mm Csavarmenet típusa metrikus Dübel, horgony szerelési mód Előszerelés Engedélyek rendelkezésre állnak igen Építőanyaghoz megfelelő beton Furatátmérő min. 10 mm Furatmélység 30 mm hossz 30 mm Húzási zóna megengedett terhelési tartománya 1,7 Kivitel Becsapás L méret 30 mm Menet M8 Méret 8x30 Metrikus menet 8 Önfúró nem Rögzítőszerkezet egyéb Szín nemesacél - Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat ES M 8x30 A4 / 3492003 , 0.30MB , pdfREACH Megfelelőségi nyilatkozat ES M 8x30 A4 / 3492003 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat ES M 8x30 A4 / 3492003 , 0.12MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Easy üregesmennyezet-horgonyhoz , 0.98MB , pdfSzerelési útmutató Szerelési útmutató, beütőhorog E , 0.98MB , pdf
