Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 3492008 / Feszítőhüvely, galléros kivitelben
- Termékleírás
-
Termékleírás

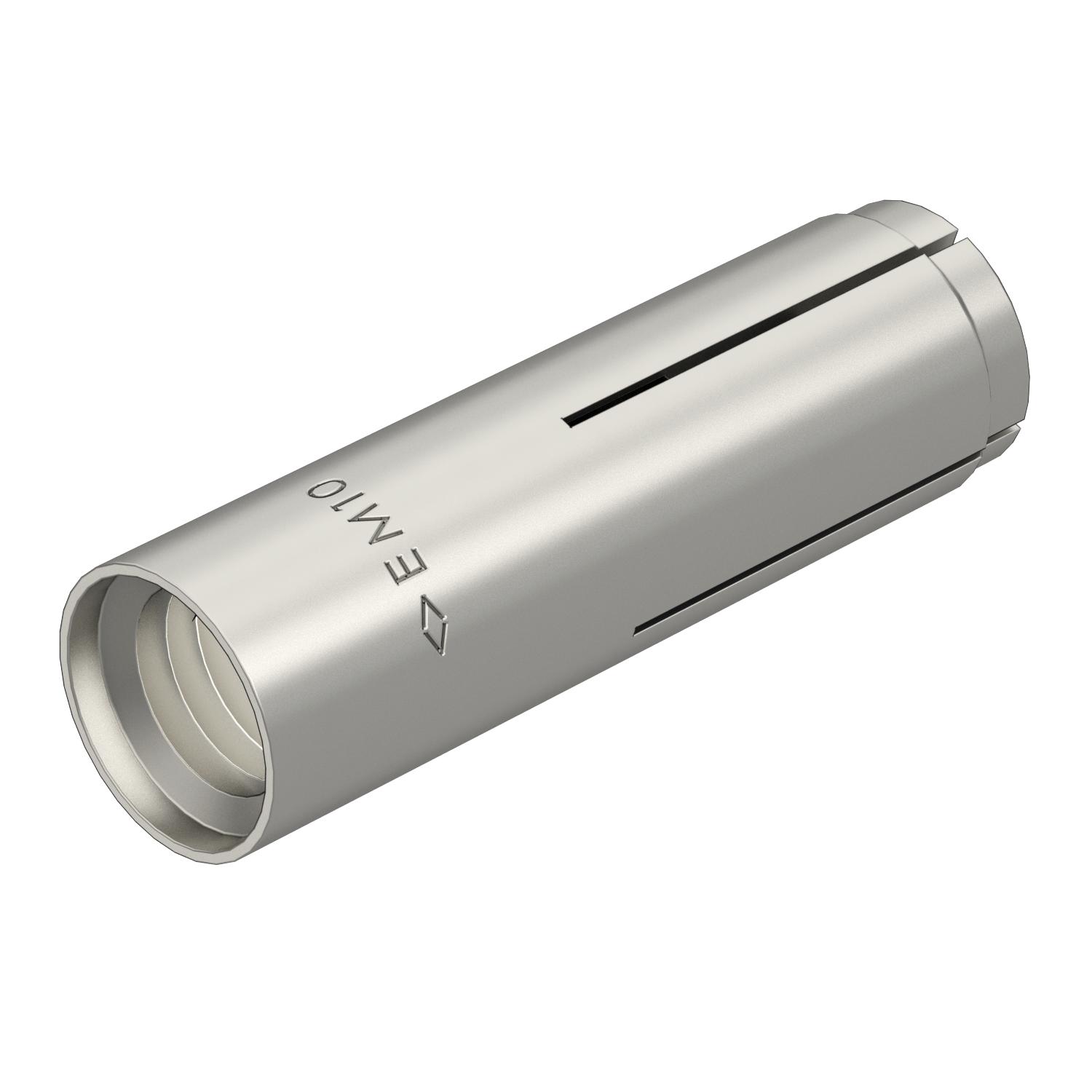

Beütődübel nem teherhordó rendszerek repedésmentes betonban történő egyedi, valamint repedt és repedésmentes betonban történő csoportos rögzítésére.
Tűzvédelmi szempontból bevizsgálva, R120 tűzállósági osztályú az Európai alkalmazási engedély szerint, ETA-02/0020 (Opt. 7) és ETA-05/0116.
Szerelés jelölő- és feszítőszerszámmal.
- Műszaki adatok
-
Műszaki adatok

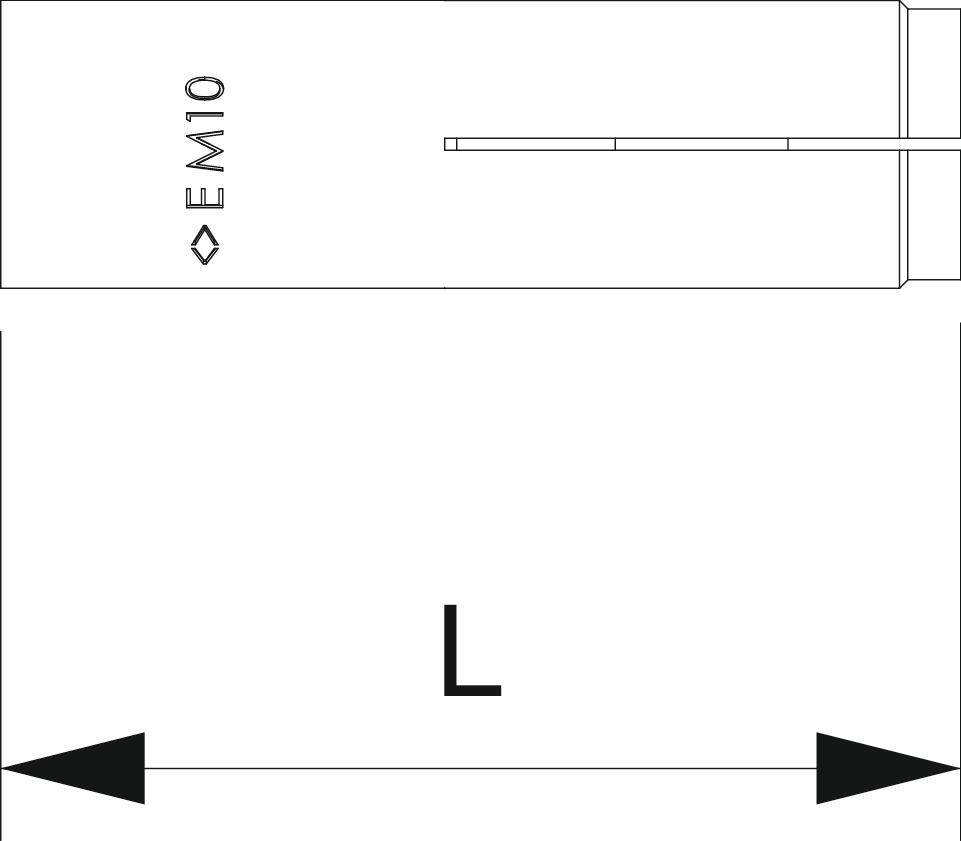

Anyag rozsdamentes acél Becsavarási mélység max. 15 mm Becsavarási mélység min. 11 mm Engedélyek rendelkezésre állnak igen Felület felületkezelés nélkül, utókezelt Furatátmérő min. 12 mm Furatmélység 40 mm hossz 40 mm Húzási zóna megengedett terhelési tartománya 2 Kivitel Becsapás L méret 40 mm Menet M10 Méret M10x40 Metrikus menet 10 Önfúró nem Rögzítőszerkezet egyéb - Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfMegfelelőségi nyilatkozat E M 10x40 A4 / 3492922 , 0.30MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdfSzerelési útmutató Szerelési útmutató Easy üregesmennyezet-horgonyhoz , 0.98MB , pdfSzerelési útmutató Szerelési útmutató, beütőhorog E , 0.98MB , pdf
