Fedél beépíthető-leágazóidomhoz, FS 500 | 1,25

morepic-1

morepic-2

Fedél beépíthető-leágazóidomhoz, FS

Rend. szám 6226316 | EAN-kód 4012196536344

Rend. szám / Típus

szélesség

lemezvastagság

Termékleírás

Termékleírás

Fedél forgóreteszekkel beépíthető-leágazóidomok lefedésére.

Műszaki adatok

Műszaki adatok

Alkalmazható kábellétrához	igen
Alkalmazható kábeltálcához	nem
Anyag	acél
Anyagvastagság	1,25 mm
B méret	500 mm
Felület	szalaghorganyzott
lemezvastagság	1,25 mm

Méret	B500
Nagyfesztávú kivitel	nem
Rögzítési mód	Forgóretesz
Rozsdamentes acél, maratott	nem
szélesség	500 mm
Szín	rozsdavörös

Minden típus

Minden típus

Típus	szélesség	lemezvastagság	Rend. szám	Mennyiség	Legkisebb eladási egység
LAAD 200 R3 FS	200 mm	1 mm	6226310	Darab	1 Darab
LAAD 300 R3 FS	300 mm	1 mm	6226312	Darab	1 Darab
LAAD 400 R3 FS	400 mm	1 mm	6226314	Darab	1 Darab
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	Darab	1 Darab
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	Darab	1 Darab

Letöltések

Adatlap LAAD 500 R3 FS / 6226316 , 0.18MB , pdf

Útmutató KTS Kabeltragsysteme , 1.61MB , pdf

Brosúra Hegesztett kábellétra-rendszer , 2.10MB , pdf

Katalógus Kabeltragsysteme , 45.23MB , pdf

EU megfelelőségi nyilatkozat LAAD 500 R3 FS / 6226316 , 0.15MB , pdf

UK megfelelőségi nyilatkozat LAAD 500 R3 FS / 6226316 , 0.09MB , pdf

Letöltés

Szerelési útmutató General information on the mounting , 2.61MB , pdf

Termékgrafika LAAD 500 R3 FS / 6226316, 26.62 kB, jpg

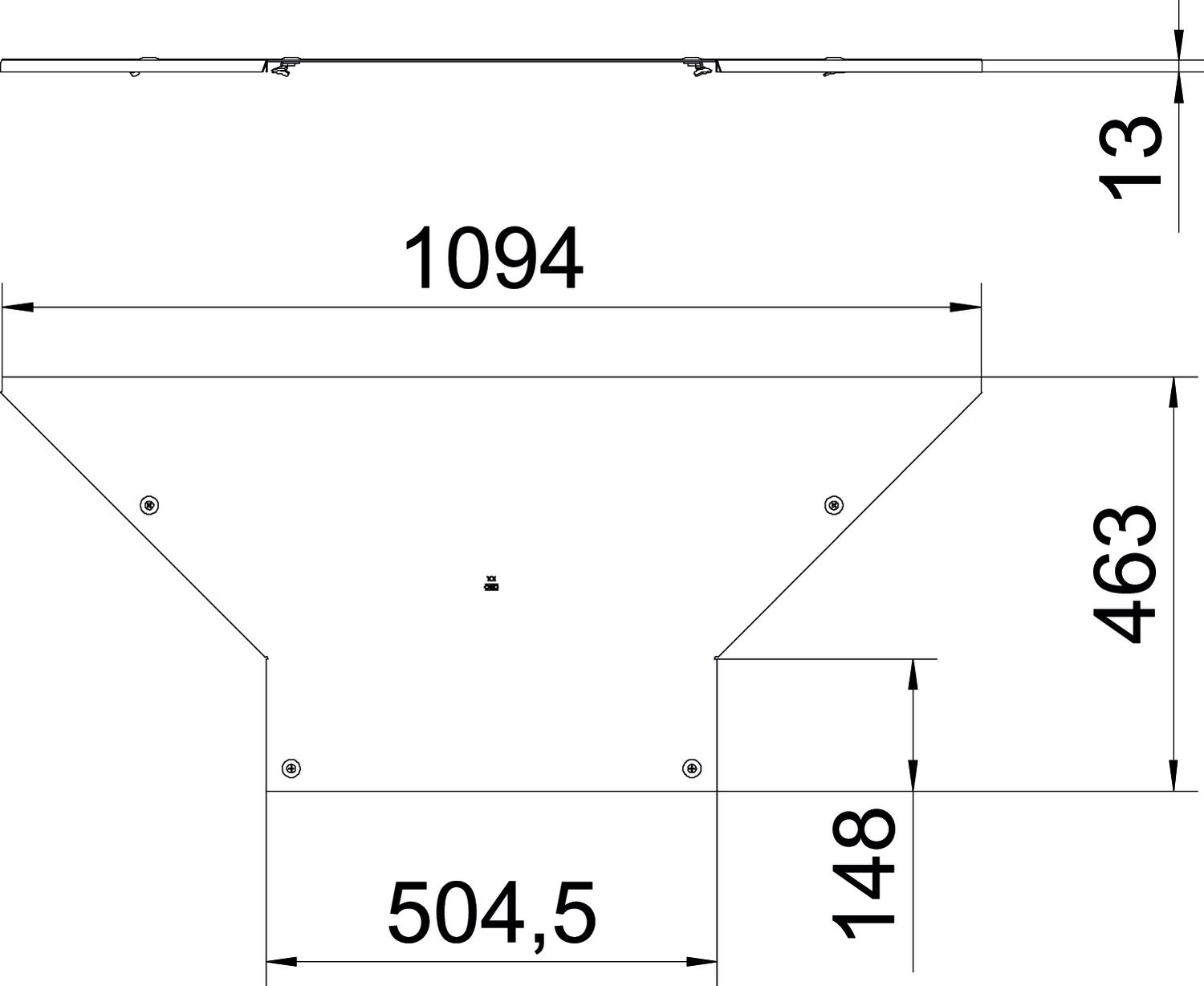

Méretezett rajz LAAD 500 R3 FS / 6226316, 57.97 kB, jpg

LAAD 500 R3 FS / 6226316

6226316_KSTP1.stp, 390.33 kB
