Fali konzol AW 80

Rend. szám 6417833 | EAN-kód 4012196203710

8 kN
Termékleírás
Termékleírás

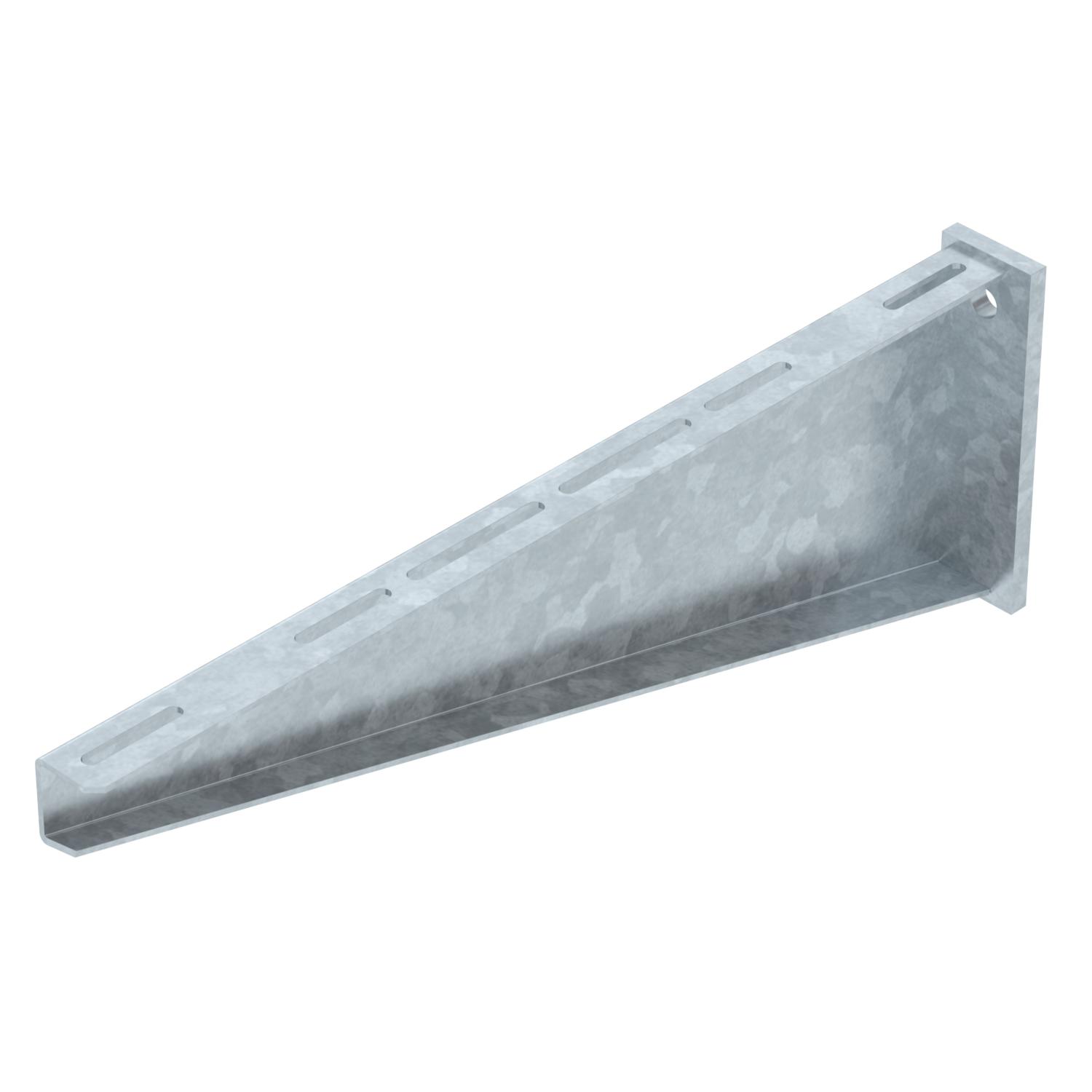

Nehéz kivitelű fali konzol hegesztett fejlemezzel.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • Fali- és oszlopkonzolok
Műszaki adatok

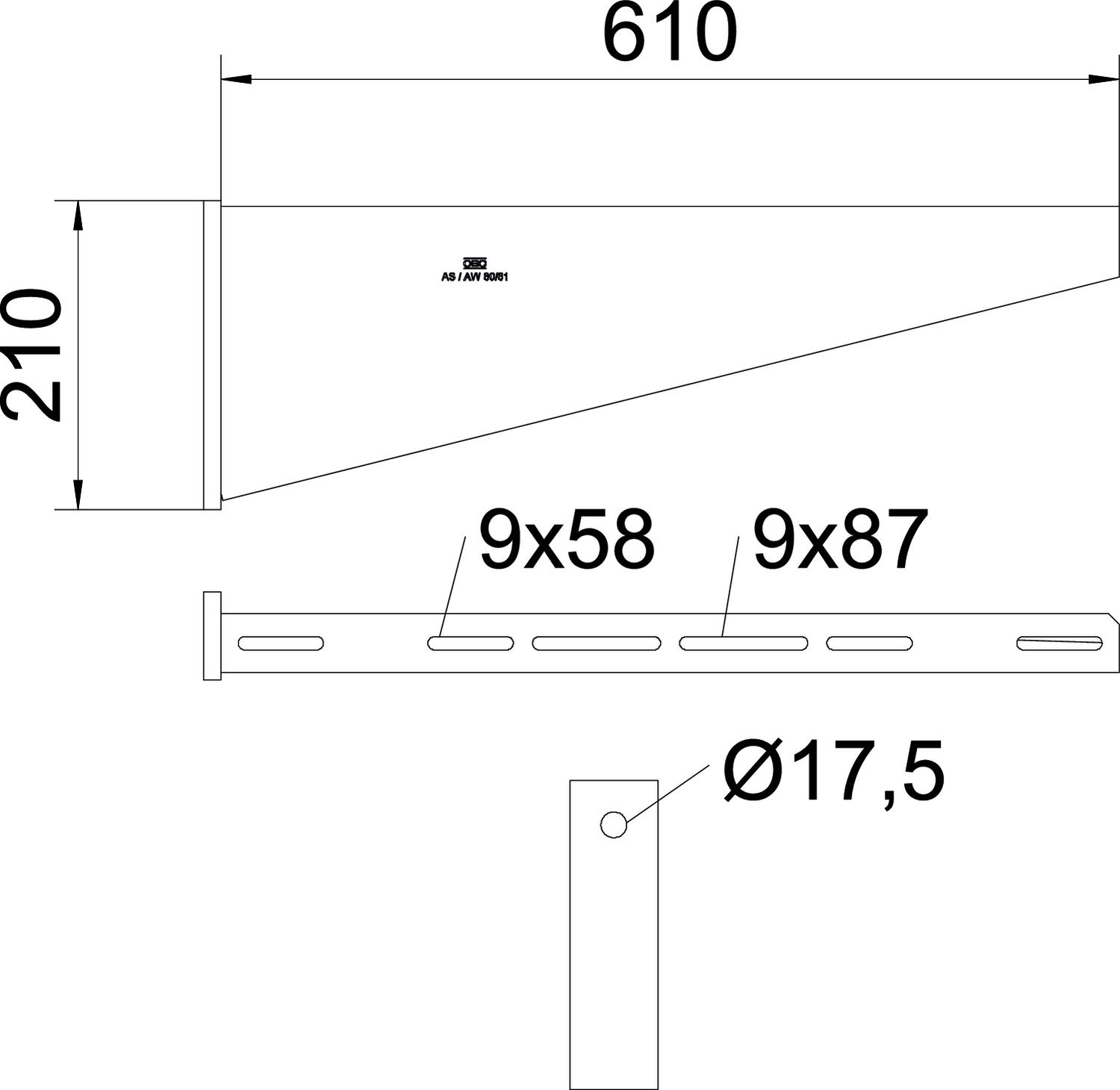

Méretek

A méret 60 mm
Anyag acél
B méret 610 mm
F kN-ban 8 kN
Felület merítetten tűzihorganyzott
H méret 210 mm
hossz 60 mm
Kivitel Fali és oszlopkonzolok
L méret 610 mm
lyukátmérő 17,5 mm
Magasság 210 mm
Méret B610mm
Rozsdamentes acél, maratott nem
szélesség 610 mm
Szín rozsdavörös
Szögtartomány max. 90 mm
Szögtartomány min. 90 mm
Tűzálló kábelrendszerek – nem

Műszaki adatok

AW 80 típusú konzol terhelési diagramja

AW 80 típusú konzol terhelési diagramja
  • A konzolcsúcs behajlása az adott konzolterhelésnél A konzolcsúcs behajlása az adott konzolterhelésnél
  • Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető! Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
  • Terhelési görbe mm-ben magadott konzolhosszakkal Terhelési görbe mm-ben magadott konzolhosszakkal
Minden típus

Minden típus

Típus szélesség F kN-ban Rend. szám Mennyiség Legkisebb eladási egység
AW 80 21 FT 210 mm 8 kN 6417752
1 Darab
AW 80 31 FT 310 mm 8 kN 6417779
1 Darab
AW 80 41 FT 410 mm 8 kN 6417795
1 Darab
AW 80 51 FT 510 mm 8 kN 6417817
1 Darab
AW 80 61 FT 610 mm 8 kN 6417833
1 Darab
AW 80 71 FT 710 mm 8 kN 6417868
1 Darab
AW 80 81 FT 810 mm 8 kN 6417884
1 Darab
Tartozék

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával Lencsefejű csavar, kombi-anyával FRSB 6x12 F 6406122
100 Darab
