Fali konzol AW 80
Rend. szám 6417779 | EAN-kód 4012196203536
- Termékleírás
-

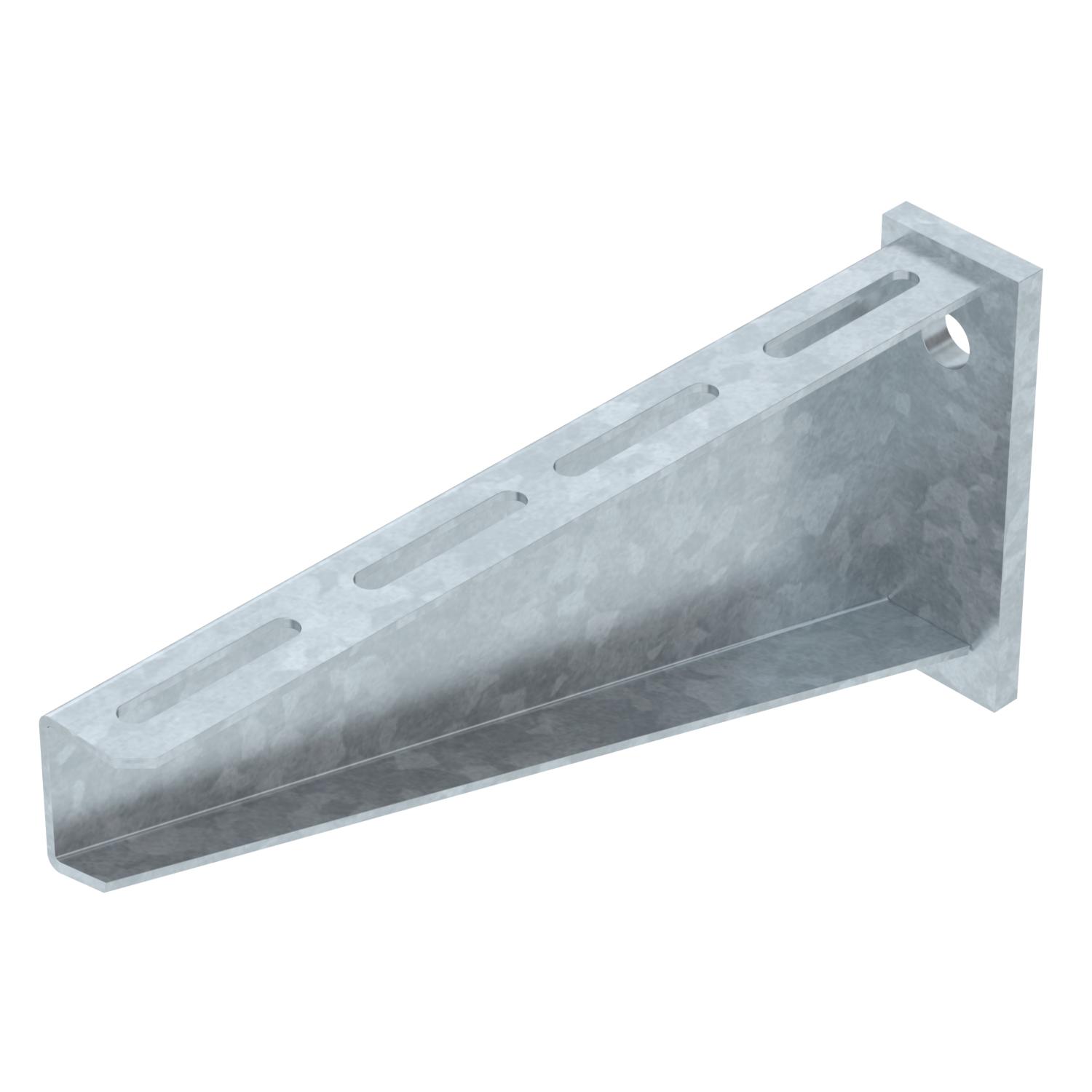

TermékleírásNehéz kivitelű fali konzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

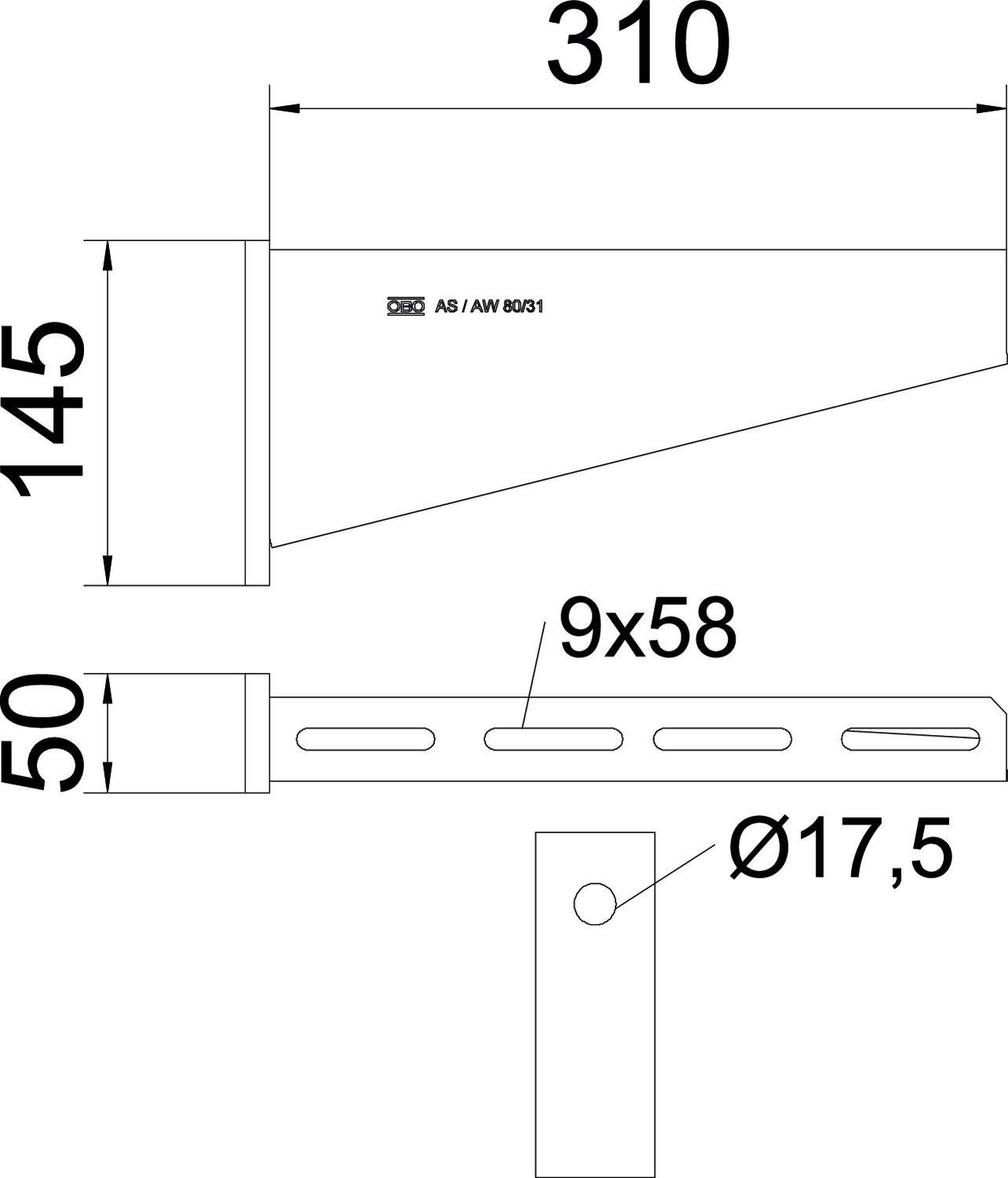

Méretek
A méret 50 mm Anyag acél B méret 310 mm F kN-ban 8 kN Felület merítetten tűzihorganyzott H méret 145 mm hossz 50 mm Kivitel Fali és oszlopkonzolok L méret 310 mm lyukátmérő 17,5 mm Magasság 145 mm Méret B310mm Rozsdamentes acél, maratott nem szélesség 310 mm Szín rozsdavörös Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 80 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
