Fali és oszlopkonzol, MWA 12 FS
Rend. szám 6424732 | EAN-kód 4012196636976
- Termékleírás
-

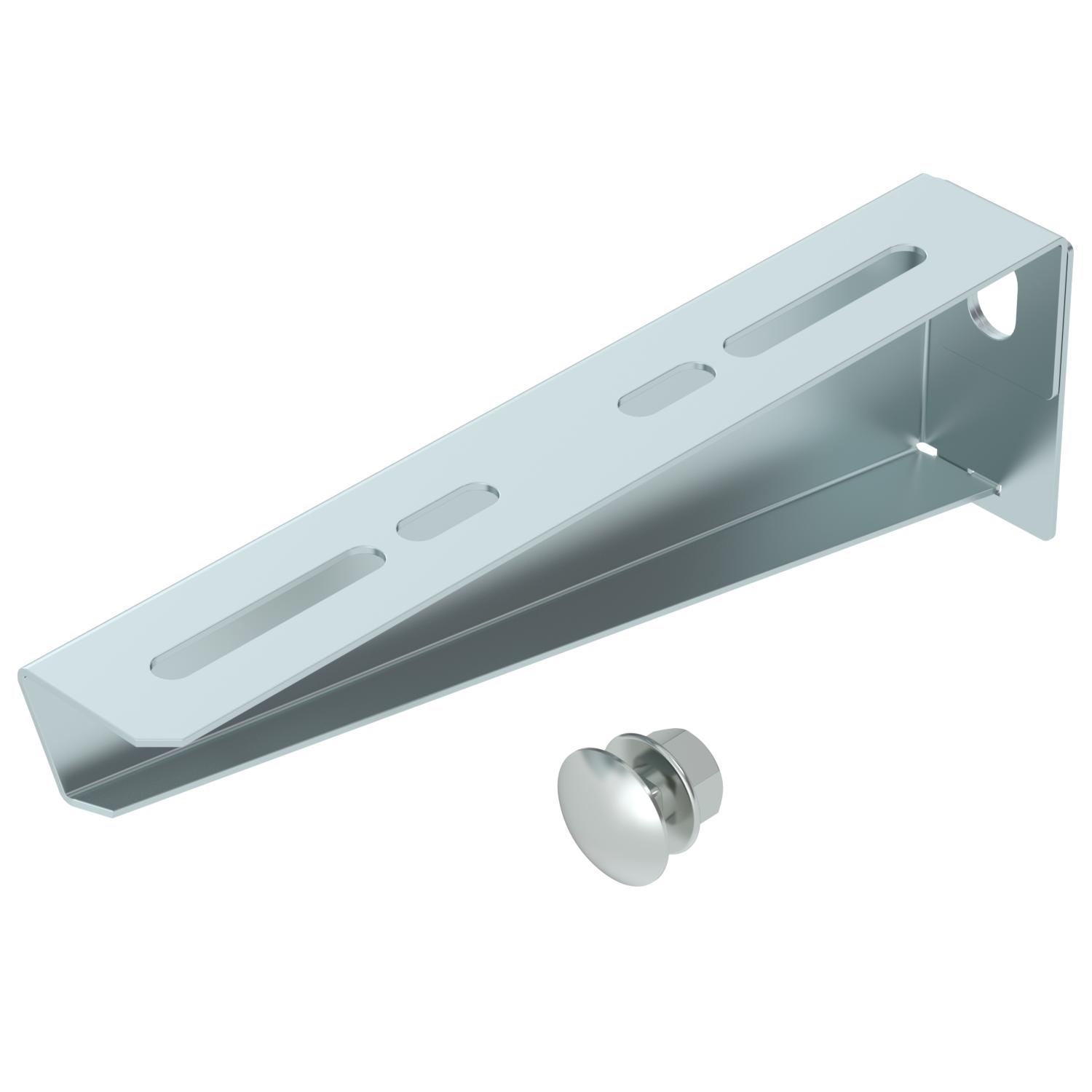

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol; szerelhető: oldalfalra és oszlopra.
-
- Műszaki adatok
-

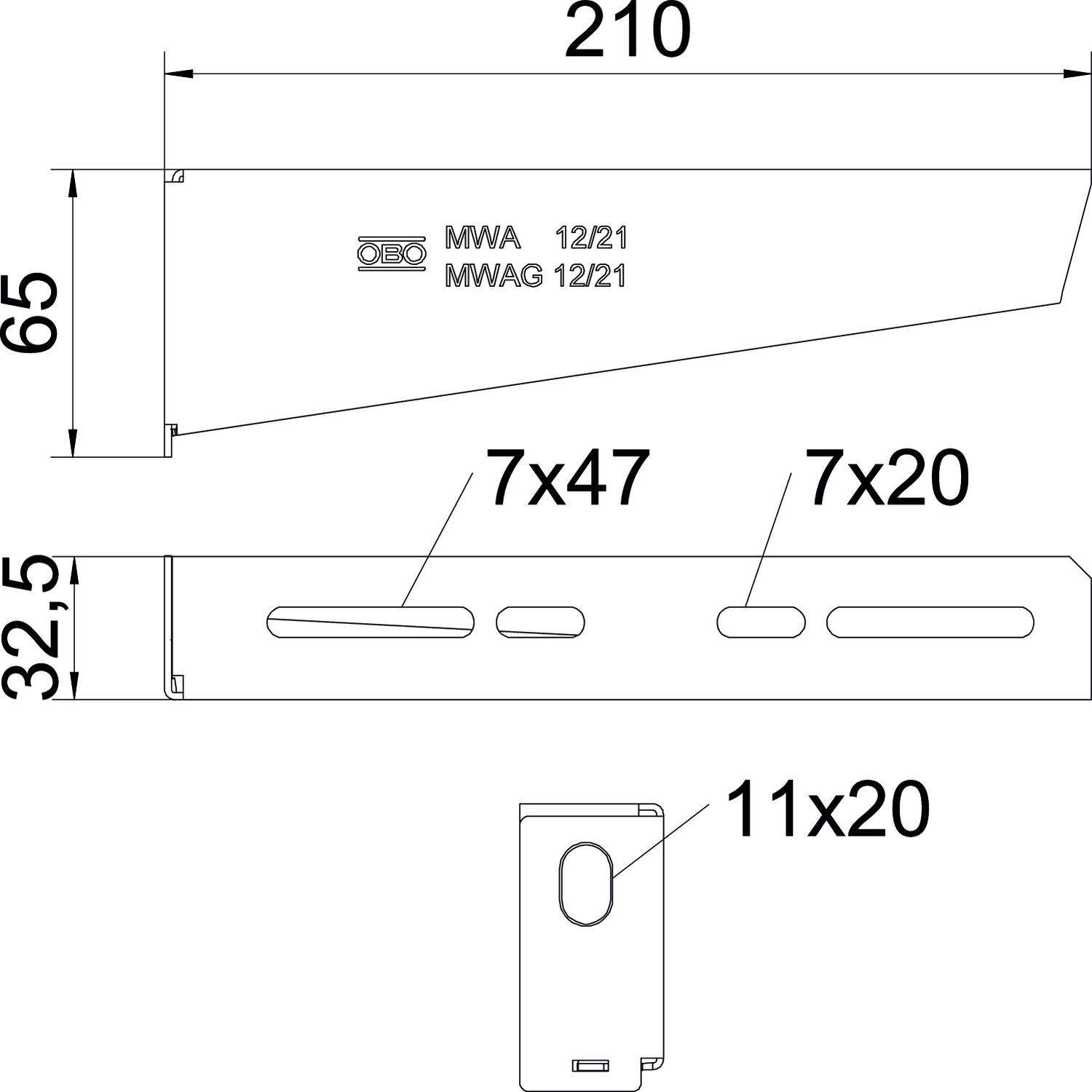

Méretek
A méret 32,5 mm Anyag acél B méret 210 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,653 kg CO₂e / 1 Darab F kN-ban 1,2 kN Felület szalaghorganyzott H méret 65 mm hossz 32,5 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 65 mm Magasság 2,56 in Maß W 210 mm Méret B210mm Rozsdamentes acél, maratott nem szélesség 8 in szélesség 210 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – igen Műszaki adatok
MWA 12 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Gyorsrögzítő
FCM F 6424548 50 Darab - Letöltések
-
