Fali és oszlopkonzol AWG 15 FT
Rend. szám 6420612 | EAN-kód 4012196662654
- Termékleírás
-

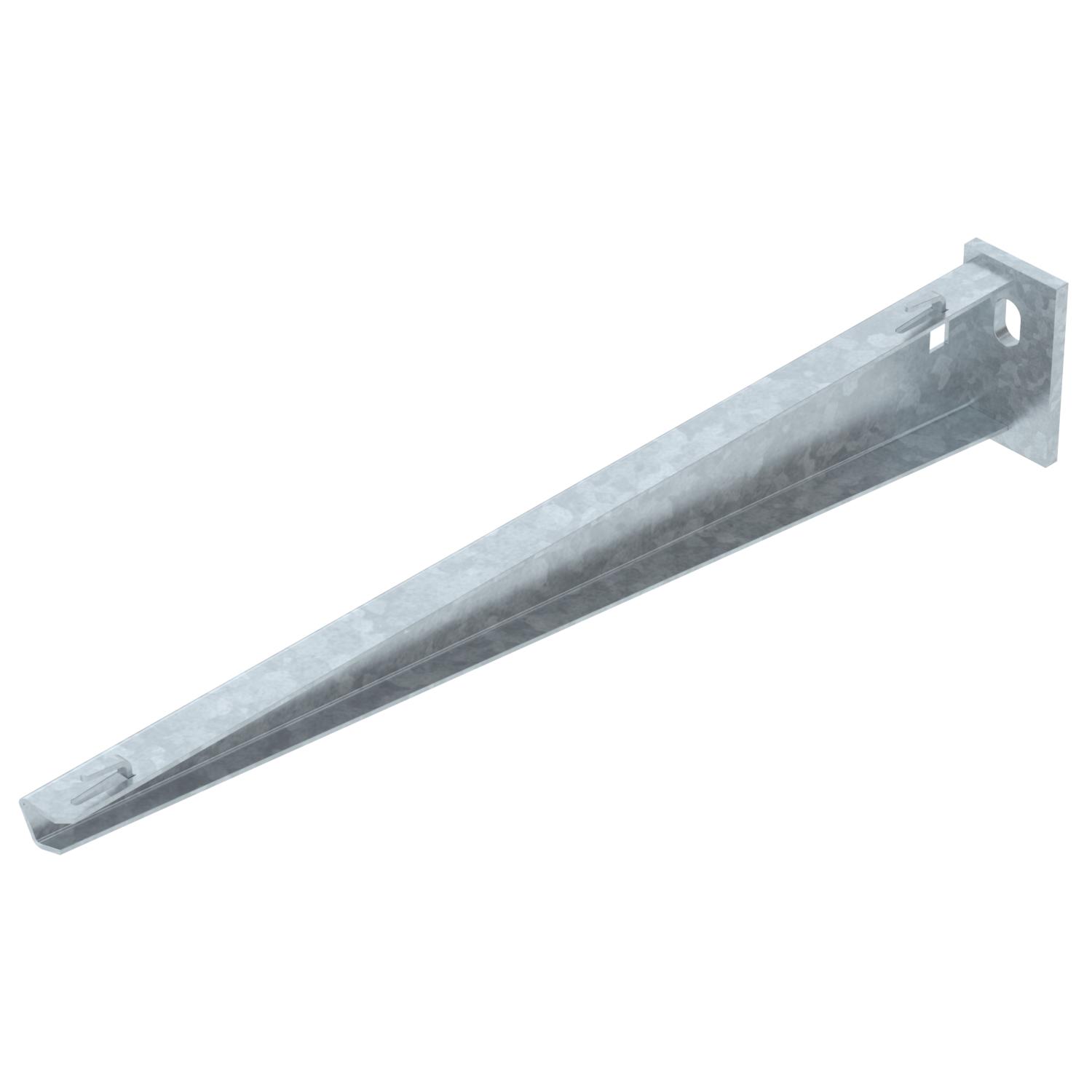

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
-
- Műszaki adatok
-
Műszaki adatok

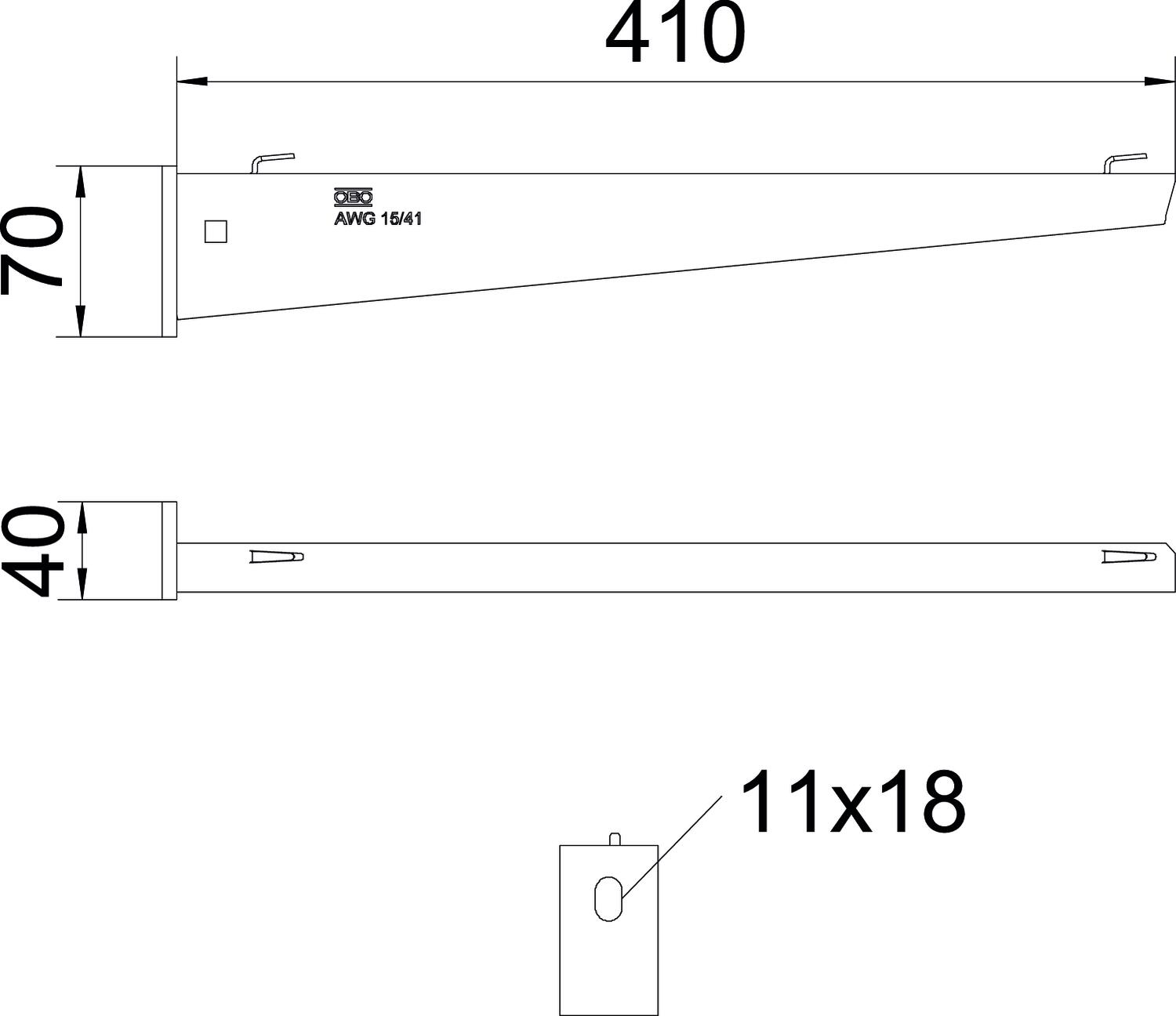

...max. szélességhez 400 mm ...min. szélességhez 400 A méret 40 mm Anyag acél B méret 410 mm F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 70 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 70 mm Méret B410mm Rozsdamentes acél, maratott nem szélesség 410 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
