Fali és oszlopkonzol AW 55 FT
Rend. szám 6418554 | EAN-kód 4012196204731
- Termékleírás
-

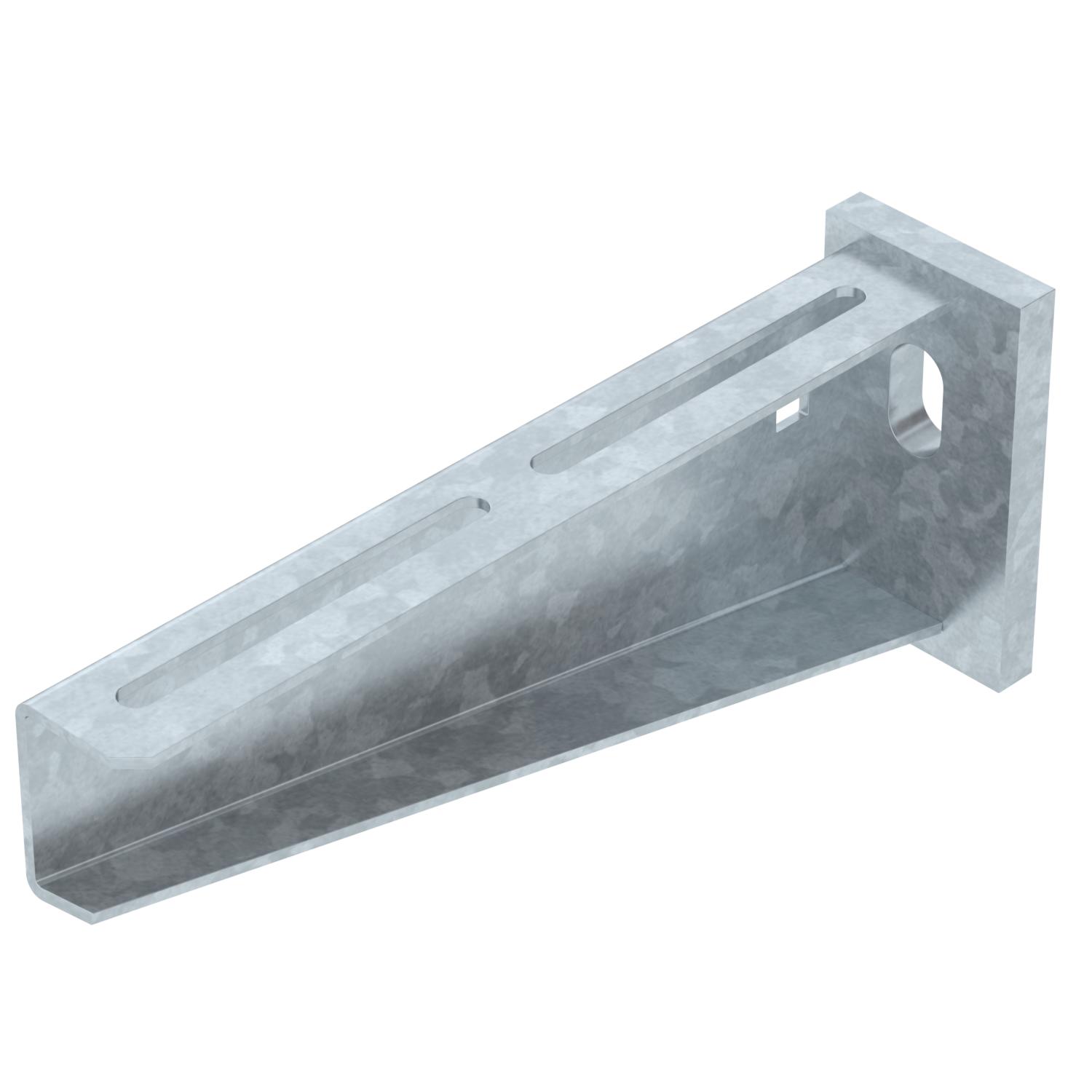

TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

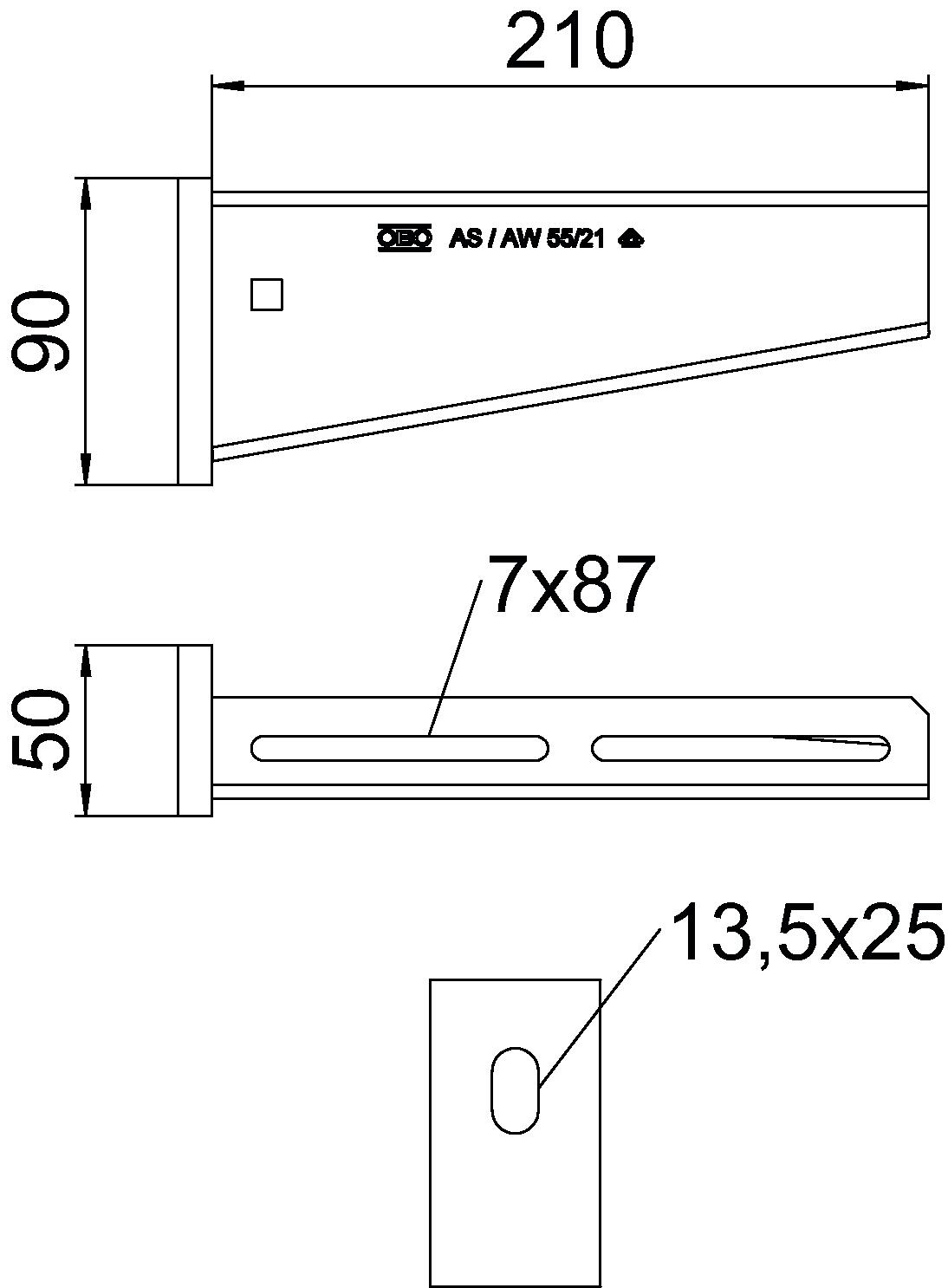

Méretek
A méret 50 mm Anyag acél B méret 210 mm EPD-cikk igen F kN-ban 5,5 kN Felület merítetten tűzihorganyzott H méret 90 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Magasság 90 mm Méret B210mm Rozsdamentes acél, maratott nem szélesség 210 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – igen Műszaki adatok

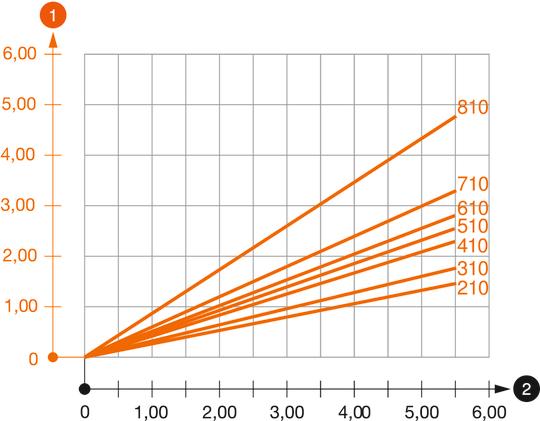

AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
