Fali és oszlopkonzol AW 55 FT
Rend. szám 6418724 | EAN-kód 4012196205271
- Termékleírás
-

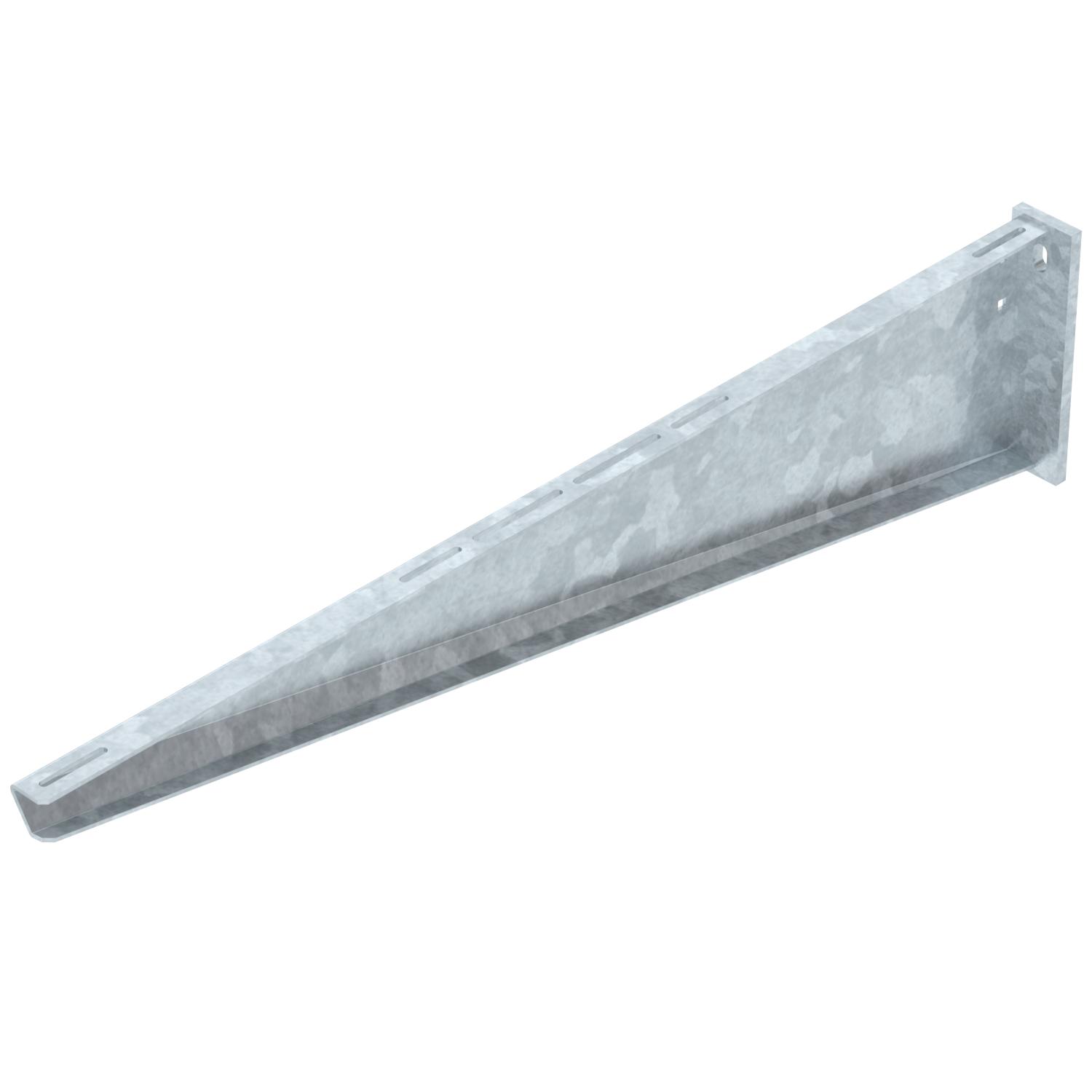

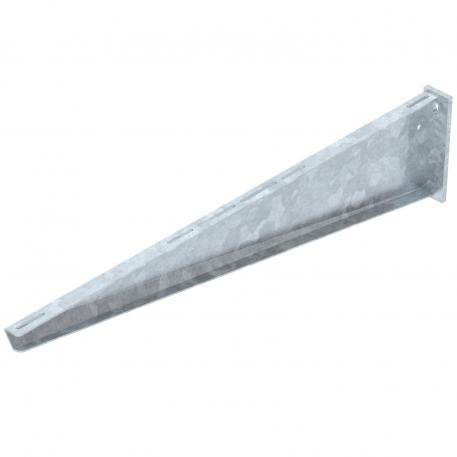

TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

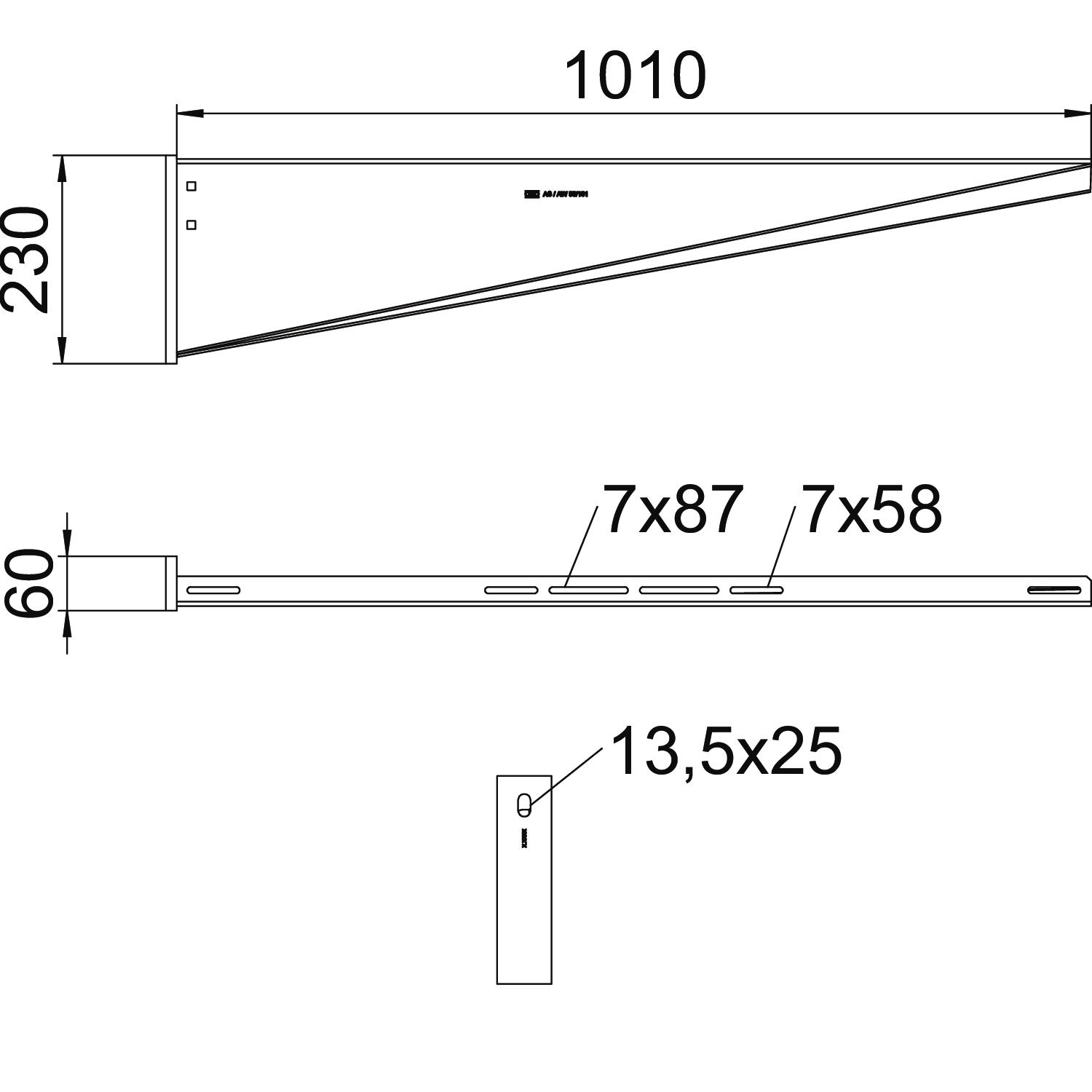

Méretek
A méret 60 mm Anyag acél B méret 1010 mm F kN-ban 5,5 kN Felület merítetten tűzihorganyzott H méret 230 mm hossz 60 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Magasság 230 mm Méret B1010mm Rozsdamentes acél, maratott nem szélesség 1010 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
