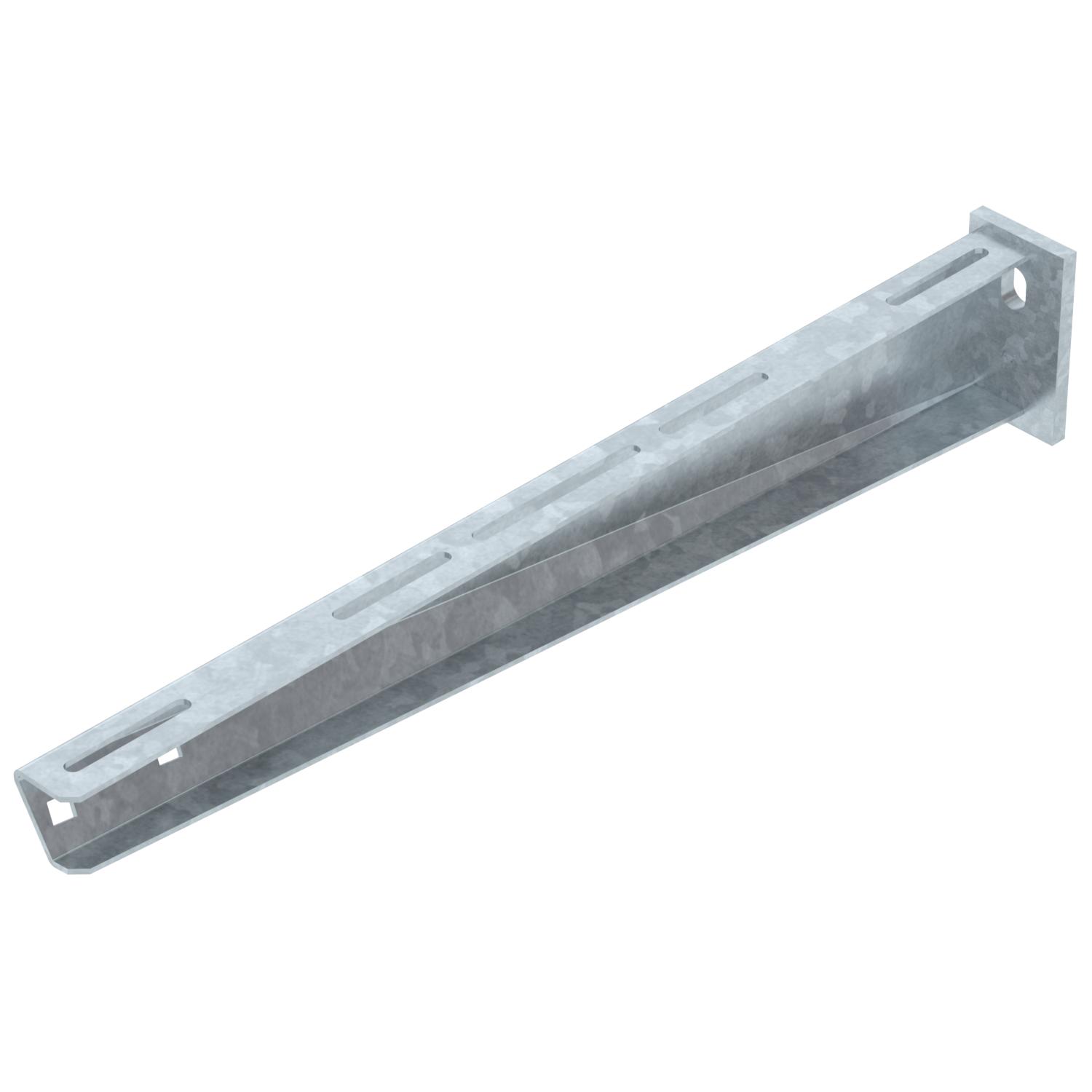

Fali és oszlopkonzol AW 30 FT
Rend. szám 6419798 | EAN-kód 4012196206896
- Termékleírás
-
TermékleírásKözépnehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

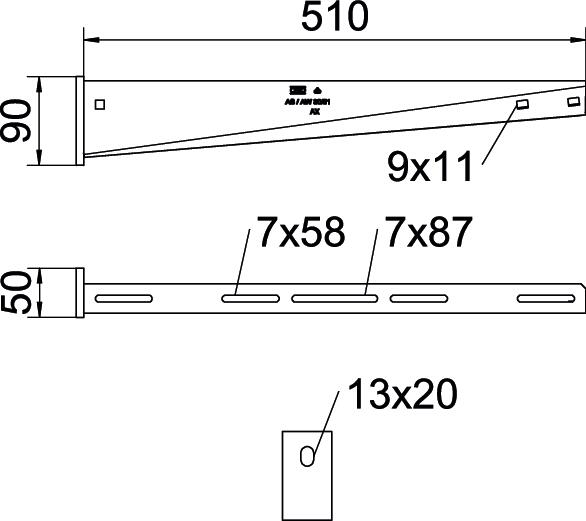

Méretek
A méret 50 mm Anyag acél B méret 510 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,0932 kg CO₂e / 1 Darab EPD-cikk igen F kN-ban 3 kN Felület merítetten tűzihorganyzott H méret 90 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13 mm Magasság 90 mm Méret B510mm Rozsdamentes acél, maratott nem szélesség 510 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 30 konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
